Hello mes "frères" passionnés. Aujourd'hui sujet les Z8400 MON matériel favoris.

Pour ceux qui pense que les Z8400 vont disparaitre de la ligne A c'est faux pour l'instant ils arrêtent le transfert.

1. Description

La rame est composée de 2 motrices et 2 remorques dont les compartiment sont ZBD, ZRAB, ZRB, ZBD.

La longueur d'une motrice est 26,08m, les remorque 26 m et une élément complet 104,16m. En US un beau Z8400 peut prendre 880 voyageur (4 voyageurs/m²) dont 32 sont assis (première classe) et 60 debout puis 184 (deuxième classe) et 604 debout. Dedant nous avons des portes coulissantes à motorisation pneumatique. Les caisses sont profilés d'aluminium soudés. Les beaux sièges sont fait d'antilacération (Nappe 2000) (J'adorerai avoir ces sièges !!!). La bogie est

-Bimoteurs, châssis soudé

-Suspension secondaire pneumatique

2.Caractéristique Technique

La puissance du matériel est de 4500 V - 4200kW (2 motrices)

Les moteurs sont Tétrapolaires puissance continue 350 kW

-MI84 A : à excitation série

-MI84 B : à excitation séparée.

2.1 Contrôle de puissance

Freinage :

-Electrique à récupération

-Pneumatique (Frein à sabot et frein Rhéostatique)

-Par patin magnétiques

Alimentation des auxiliaires :

-Les Convertisseur statiques sont refroidi pas des convection naturelles (220V - 50Hz

-Batteries 72V.

3. Les évolution par rapports aux Z8100

-Z8100: ventilation --> Z8400 convection naturelles

-Aménagement du plafond en un ensemble continu afin d'avoir une perspective d'espace et de diminuer le niveau de bruit

-Eclairage remodelé (suppression des vasques)

-Ventilation par diffuseurs en plafond

-Afin de faciliter les échanges entre voyageurs entrant et sortant les appuis-troncq ont étés remplacé par des barre sur les plateformes d'échanges.

-Des patères pour les vêtements remplacent les portes bagages

-Suppression des intercirculation

-Un marche pied à été mis en place sur les plateformes d'accès

Voilà tout ce que je sais sur mes Z8400 pour les restes voici quelques photo

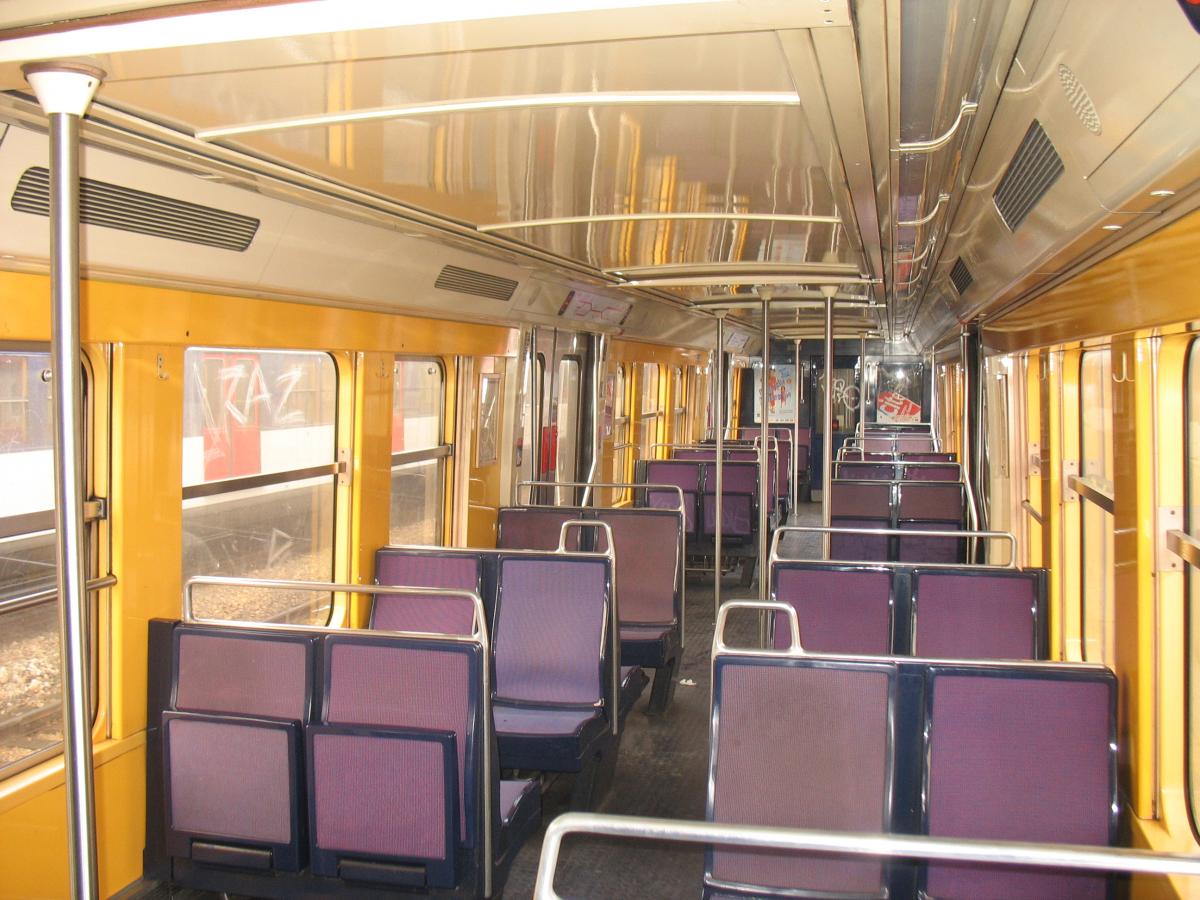

Intérieur de mon Z8400 comme dans ma description

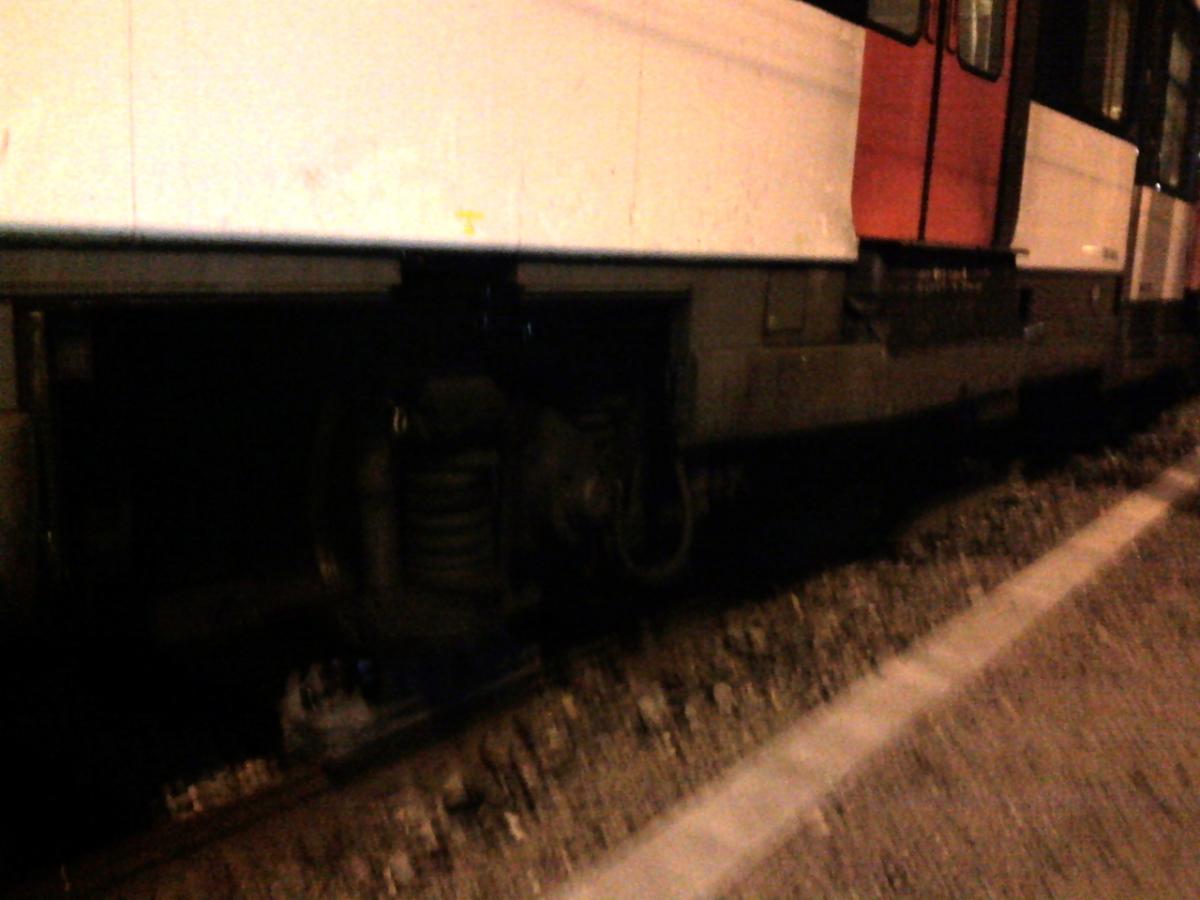

Bogie de mon Z8400 avec moteur

Mon Z8400 au complet !

Modifié par Vive-les-Z8400
Lien vers le commentaire
Partager sur d’autres sites

C'est beau l'enthousiasme... 0066.gif

Mais il existe déjà un sujet sur les MI84 : '?do=embed' frameborder='0' data-embedContent>> controleursncf

PS : il ne faut pas utiliser des mots dont on ne connait pas le sens (ou alors ouvrir un dictionnaire).

Modifié par Roukmoute
Lien vers le commentaire
Partager sur d’autres sites
