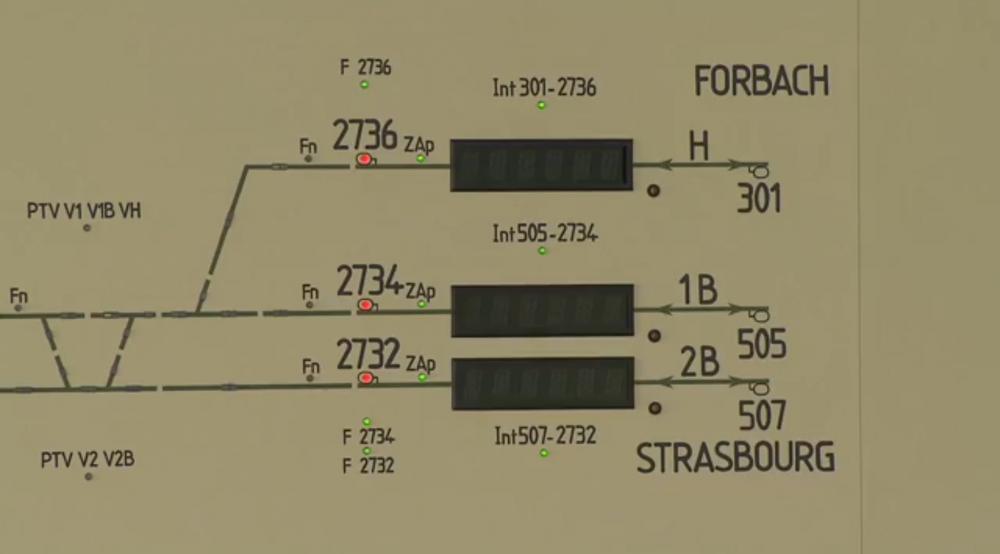

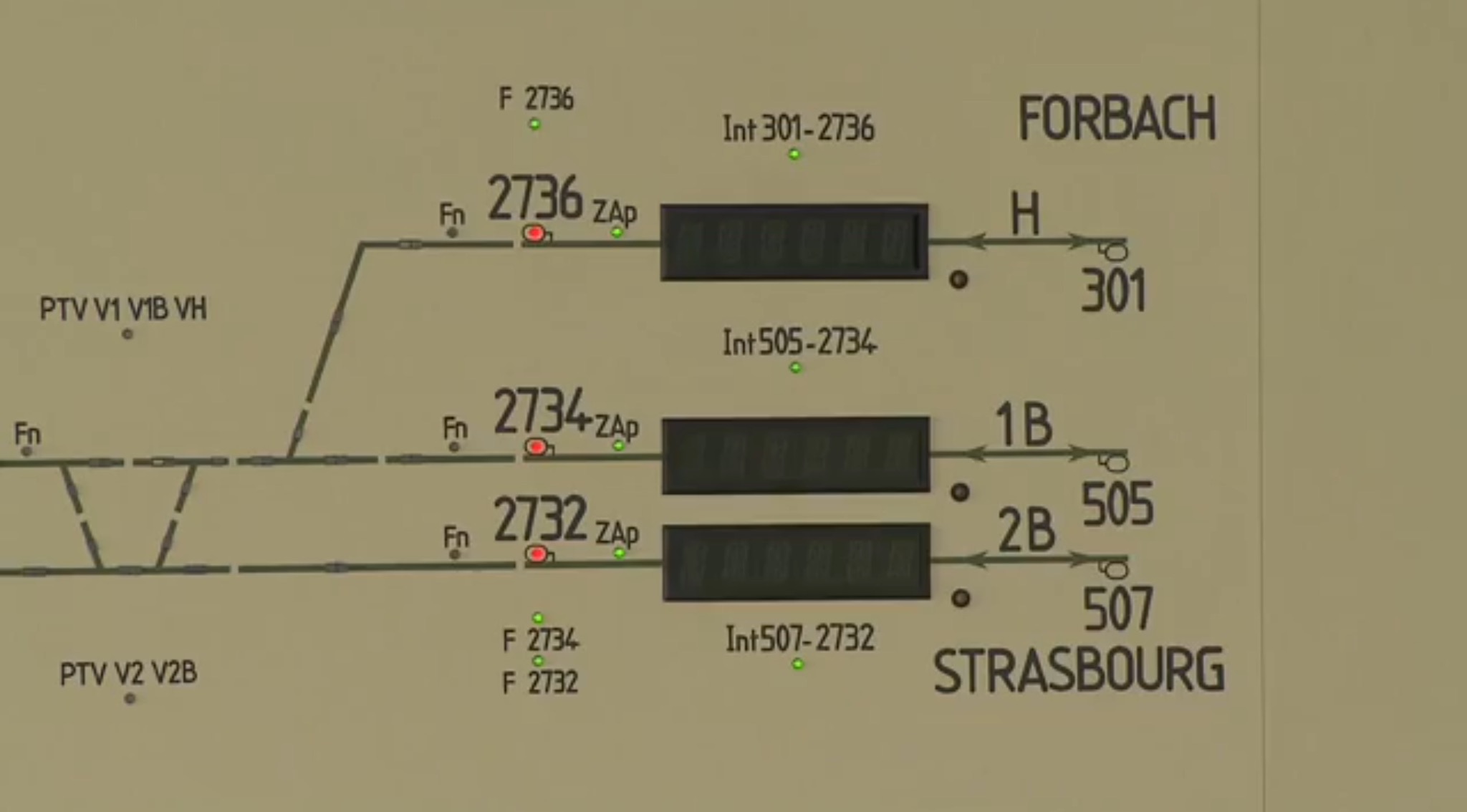

J'ai trouvé l'image suivant dans une vidéo sur youtube:

Pourrait-quelqu'un m'expliquer que signifient les voyants du TCO? Je crois que Int507-2732 signale une occupation éventuelle de l'intervalle, mais que signifient par exemple le voyant "F2734" ou ceux placés en-dessous et à droite des écrans du SAAT? Et où est-ce qu'on voit l'état de l'enclenchement de sens?

Merci à tous qui répondent,

lgvest

Pour le SAAT: voyant de débordement installés à droite ou à gauche suivant le sens de circulation (l'affichage ne peut afficher 2 trains annoncés à la fois)

L'enclenchement de sens: si le carré ne s'ouvre pas (voyant rouge allumé) l'enclenchement est actif pour le sens opposé.(c'est une des condition d'ouverture mais pas la seule)

Pour les voyants F aucune idée (un lien avec les 2 carrés probablement)

Ce TCO doit représenter un poste télécommandé  (les numéros de zones et d'aiguilles ne sont pas représentés)

je resterai au niveau "découverte" au niveau des explications.

Il doit s'agir d'un poste informatisé, donc les voyants "F" sont les contrôles d'utilisation de la FC sur chaque signal, et là, comme c'est un contrôle au blanc, la libération du signal par rapport à la FC, .

Sur les autres types de postes, c'est un commutateur, qui s'éclaire au rouge lorsqu'il est mis en position F.

Le 13/04/2017 à 23:01, IGIS a dit :

Il doit s'agir d'un poste informatisé, donc les voyants "F" sont les contrôles d'utilisation de la FC sur chaque signal, et là, comme c'est un contrôle au blanc, la libération du signal par rapport à la FC, .

Sur les autres types de postes, c'est un commutateur, qui s'éclaire au rouge lorsqu'il est mis en position F.

Il s'agit bien d'un poste informatisé : ce qu'on voit sur l'image est le TCO mural du PCD de Pagny-sur-Moselle, qui télécommande les SEI de la LGV EE.
L'image montre en fait les signaux du raccordement de Baudrecourt.

Le 13/04/2017 à 10:51, lgvest a dit :

Et où est-ce qu'on voit l'état de l'enclenchement de sens?

Tu ne peux pas le voir sur la vidéo. Ce qu'on te montre sur l'écran est l'image programmation du MISTRAL (et non pas SAAT).
L'enclenchement de sens ne semble pas avoir été prévu sur le TCO mural.
Il peut être affiché sur l'image globale. Il est alors représenté par une flèche A (Arrivée) et une flèche D (Départ).
