Construction des chemin de fer à voie métrique au 19ème siècle. Histoire


Messages recommandés

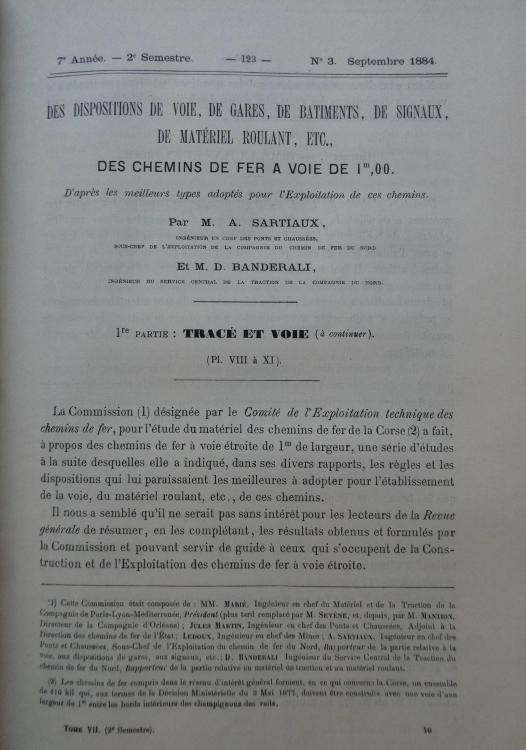

Voici un article trouvé dans la Revue Général des Chemins de Fer qui date de l'année 1884 et qui parle de la construction des lignes de chemin de fer à voie métrique.

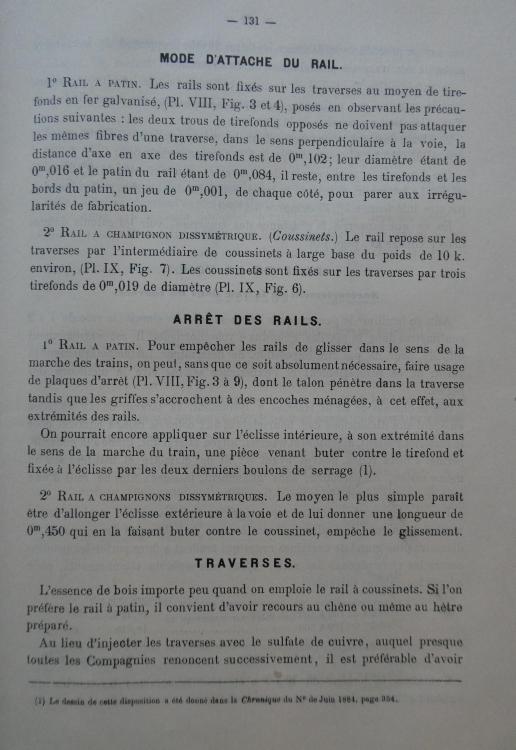

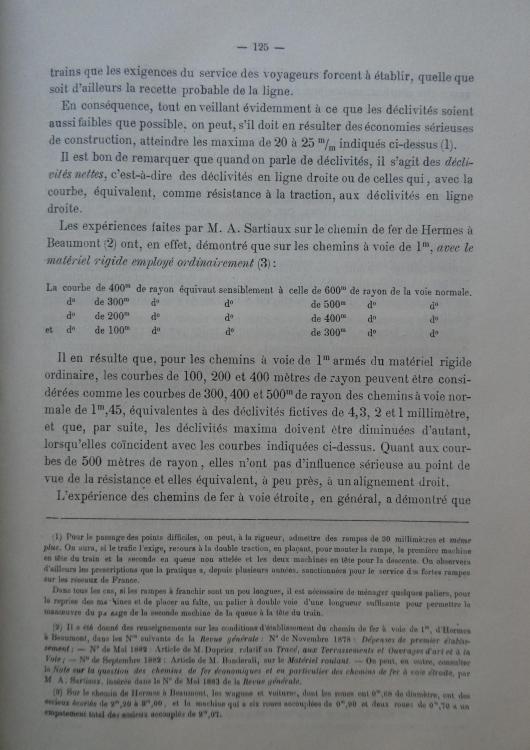

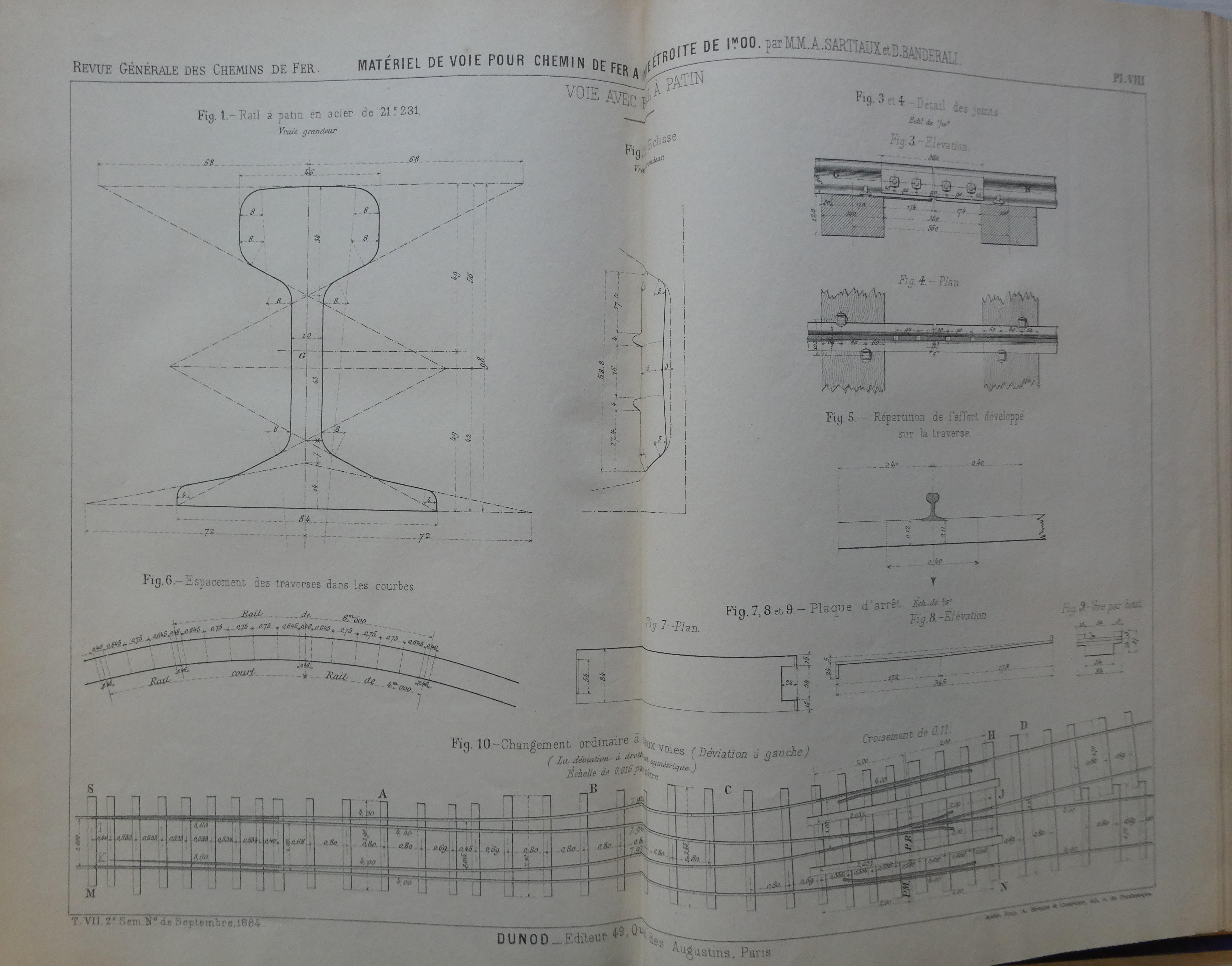

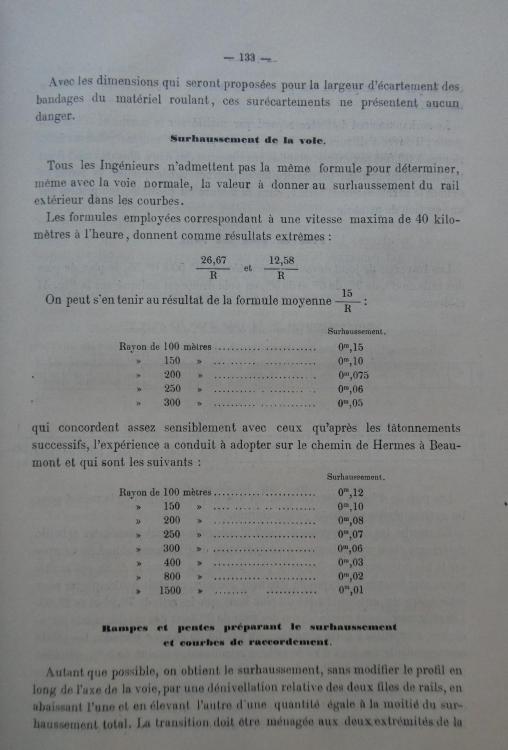

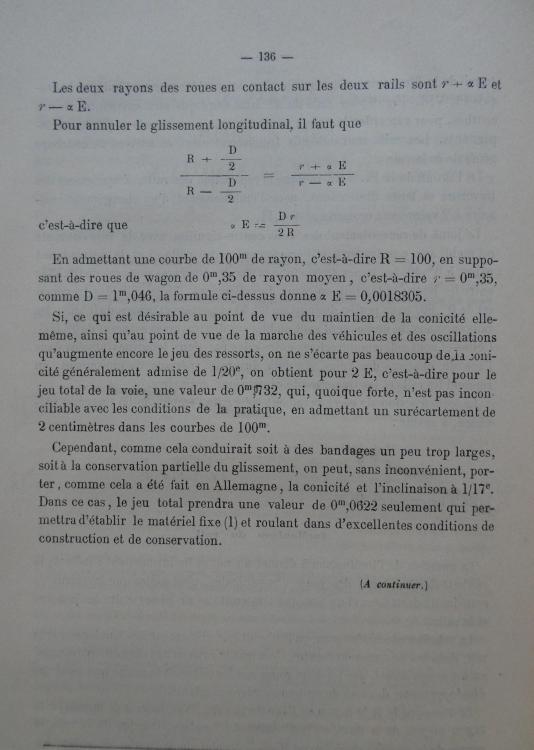

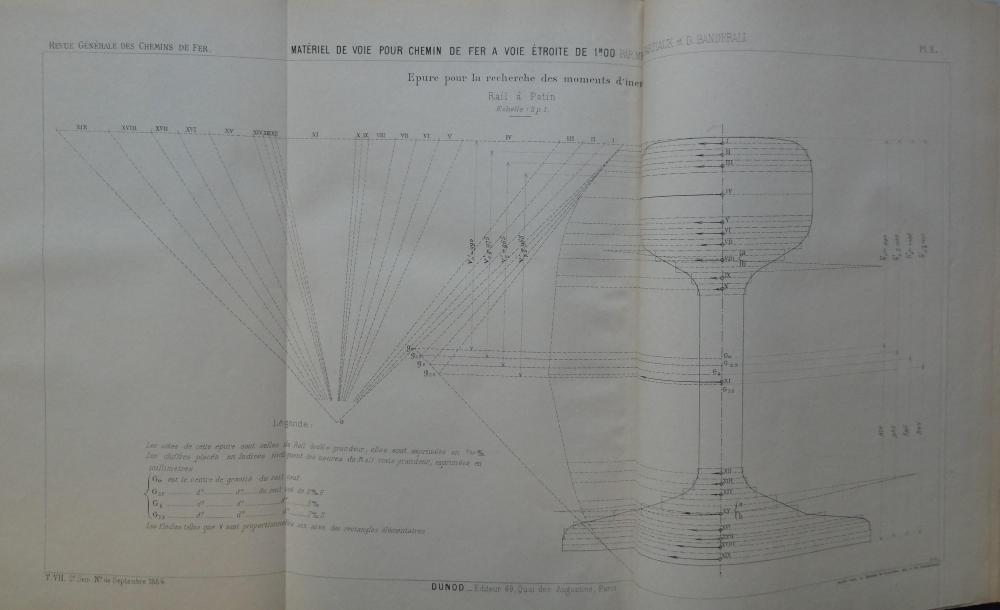

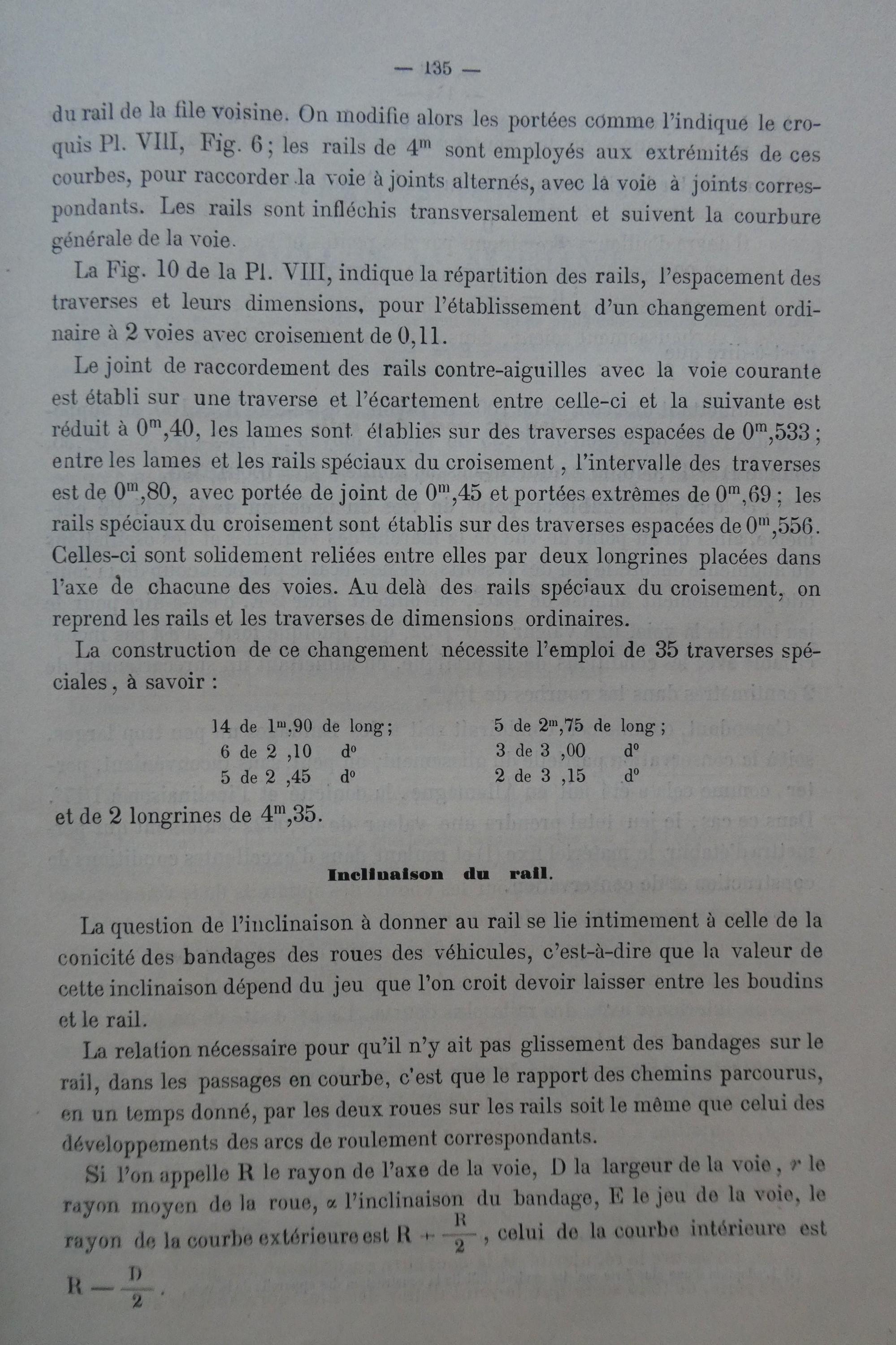

La première partie parle du tracé et de la voie, des types de rails à utiliser, des éclisses, des modes d'attache, de l'arrêt des rails, des traverses utilisées, de la pose de la voie.

Cette première partie, se trouve dans ce message.























  • J'aime 3
  • J'adore 1
Lien vers le commentaire
Partager sur d’autres sites

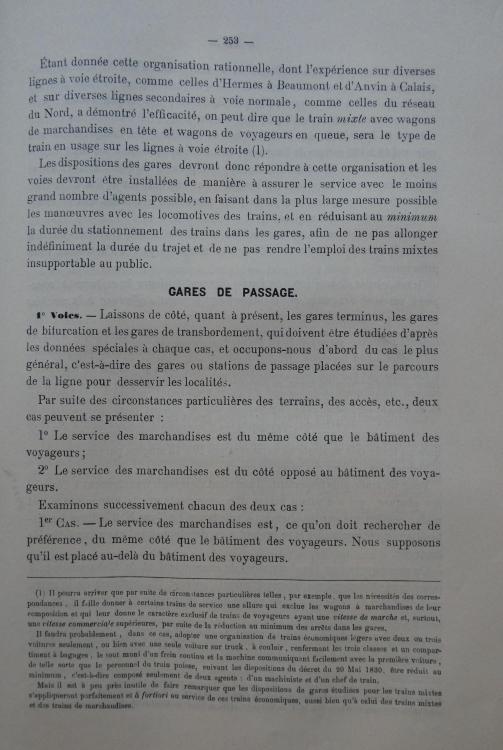

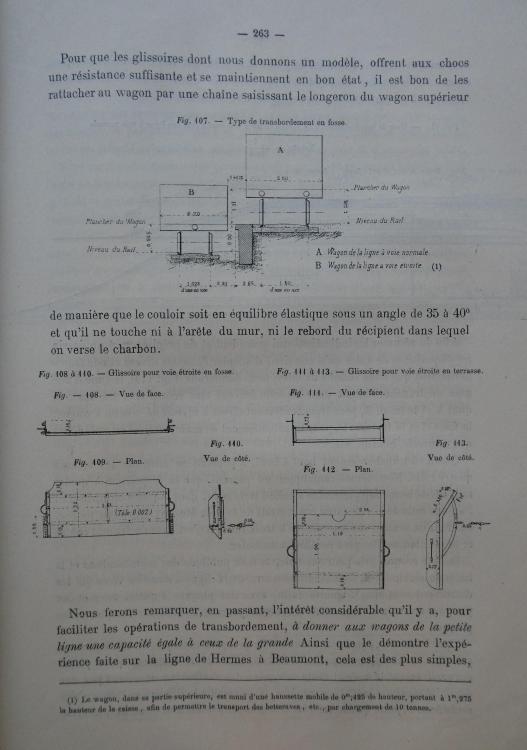

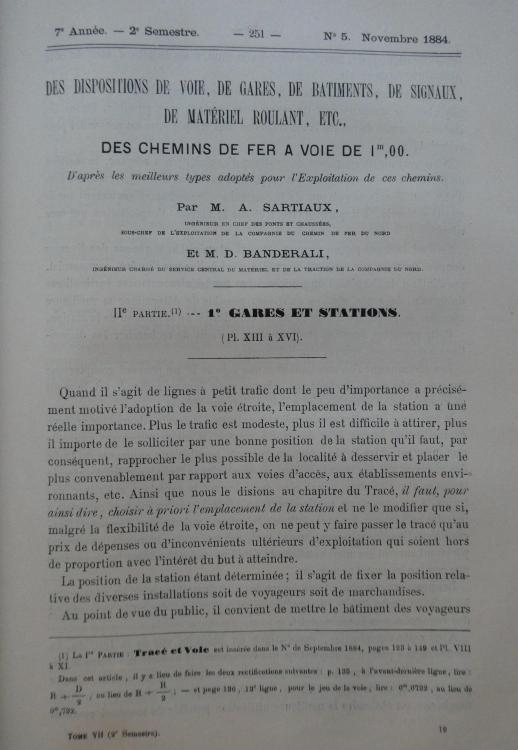

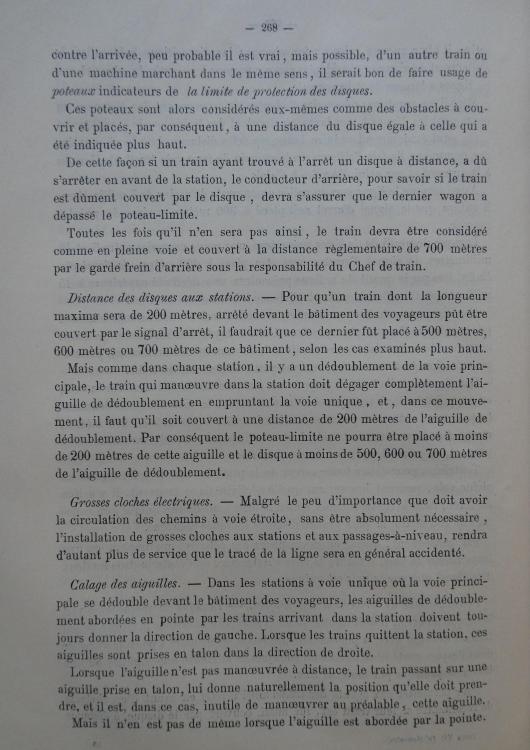

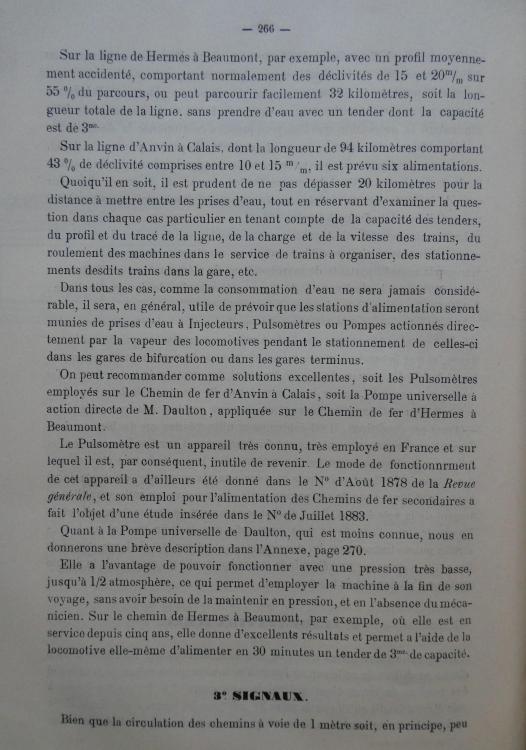

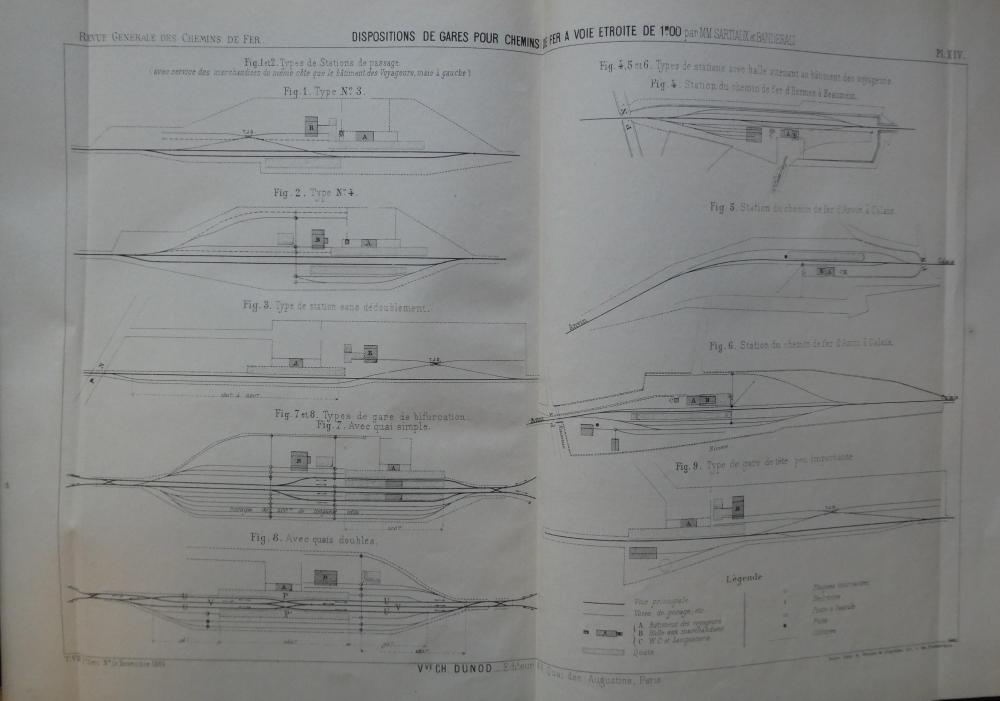

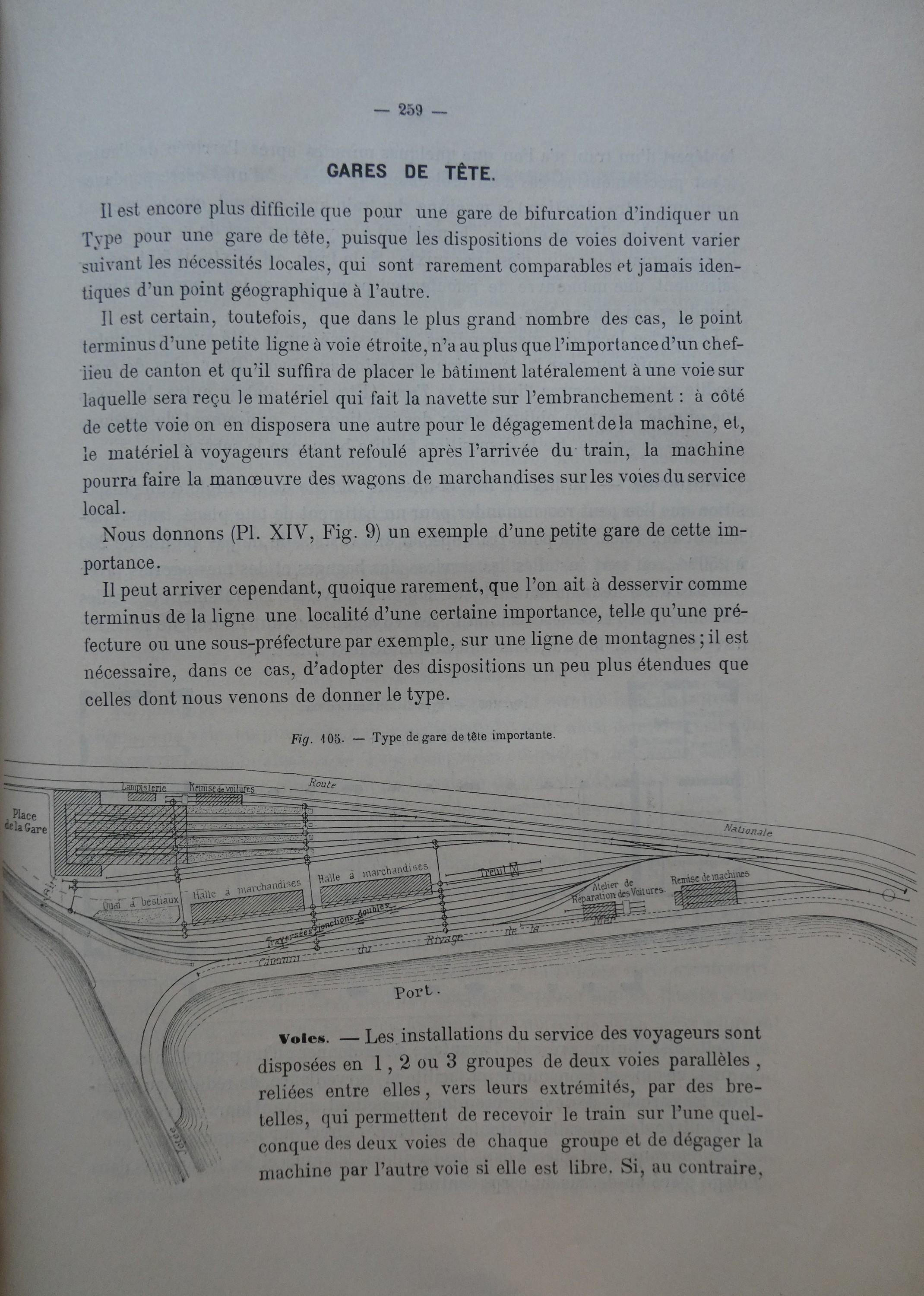

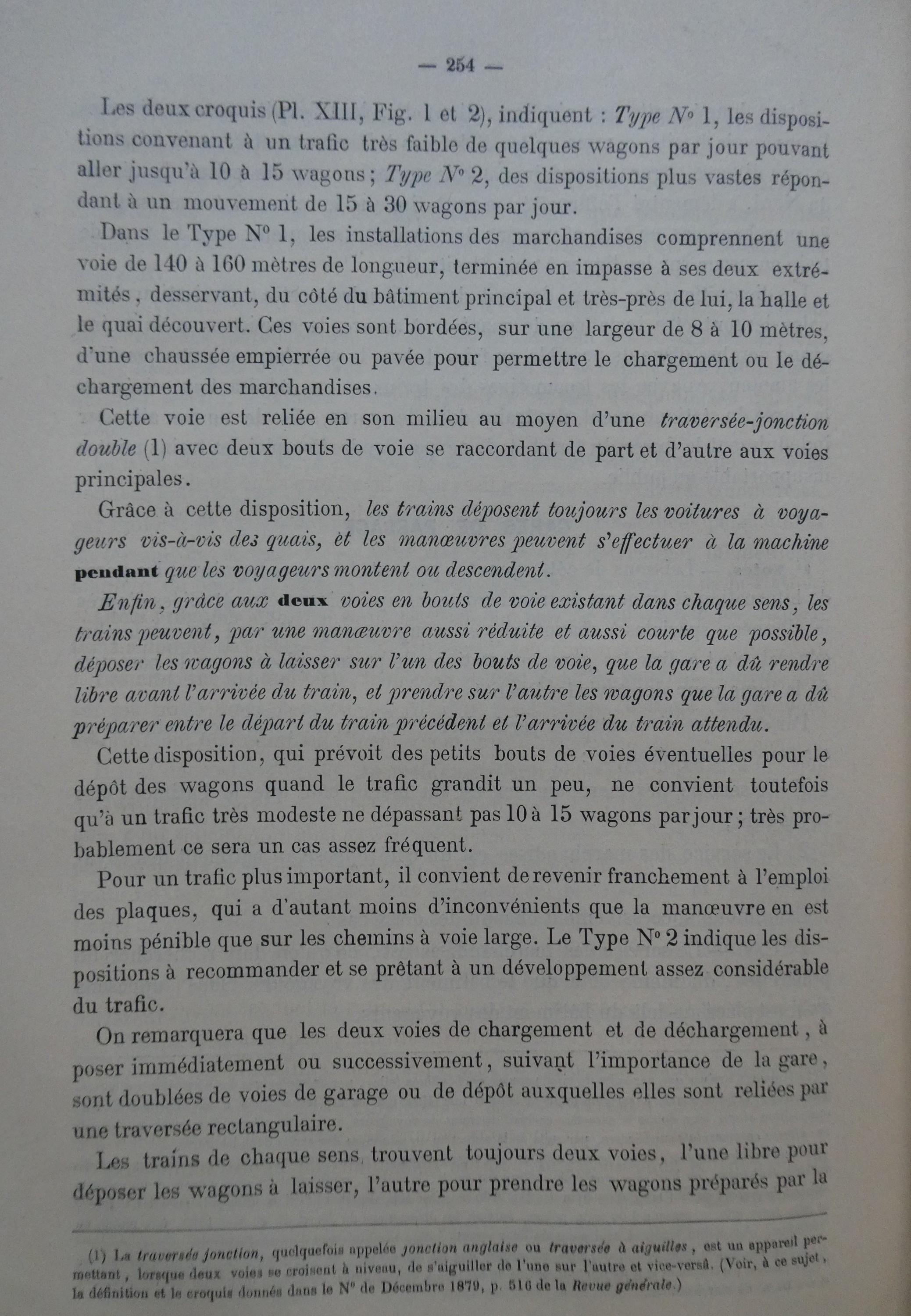

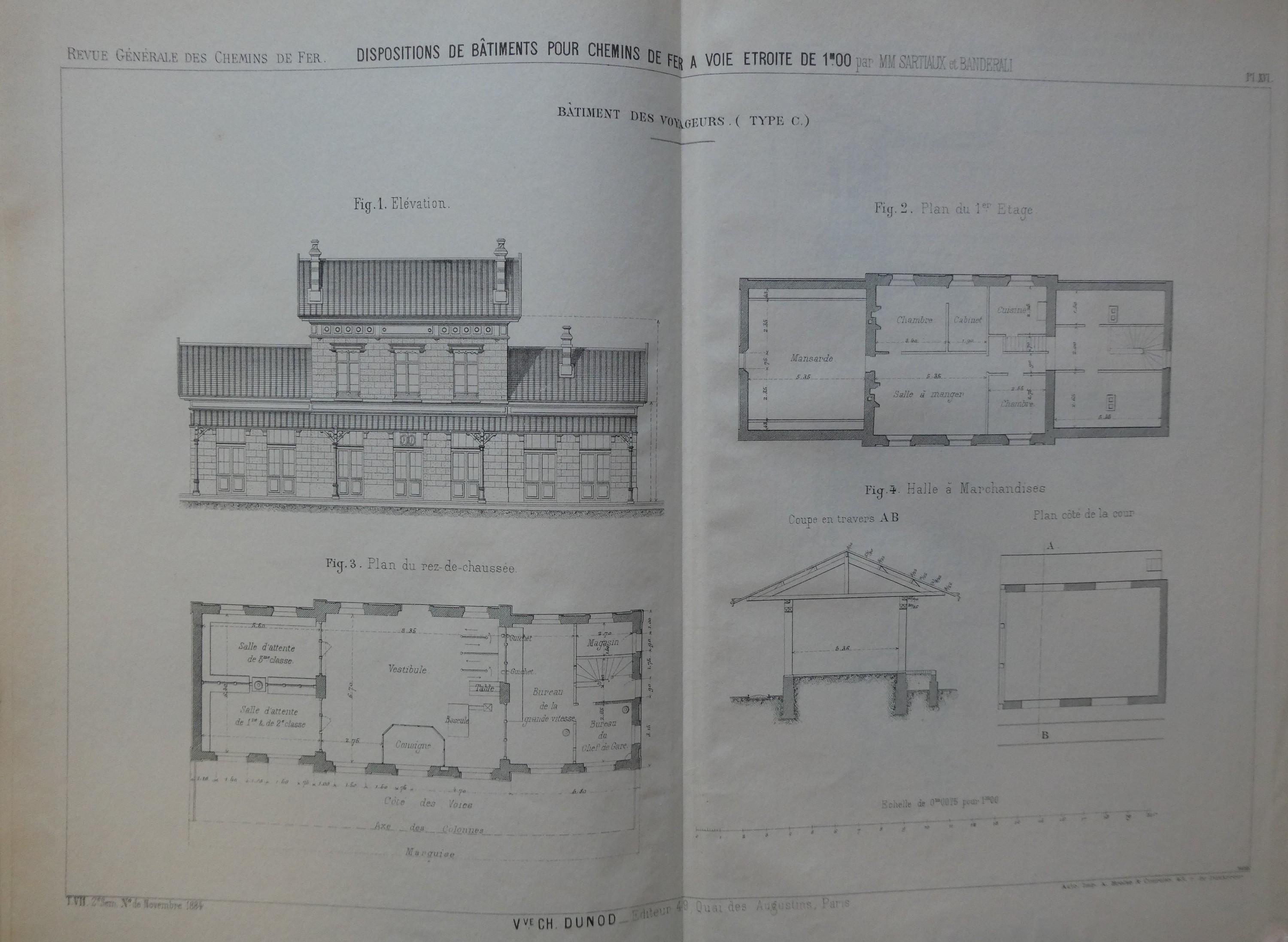

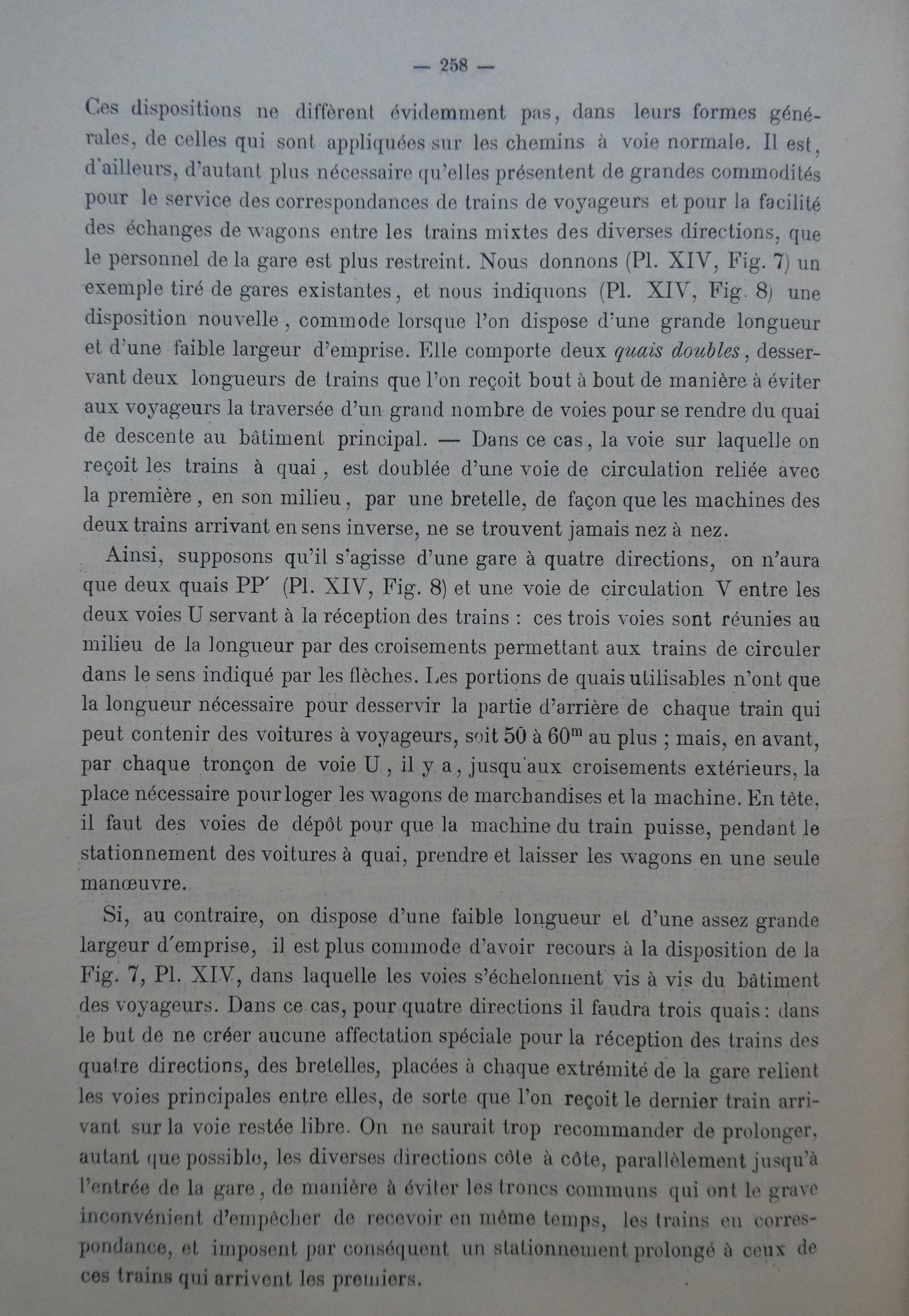

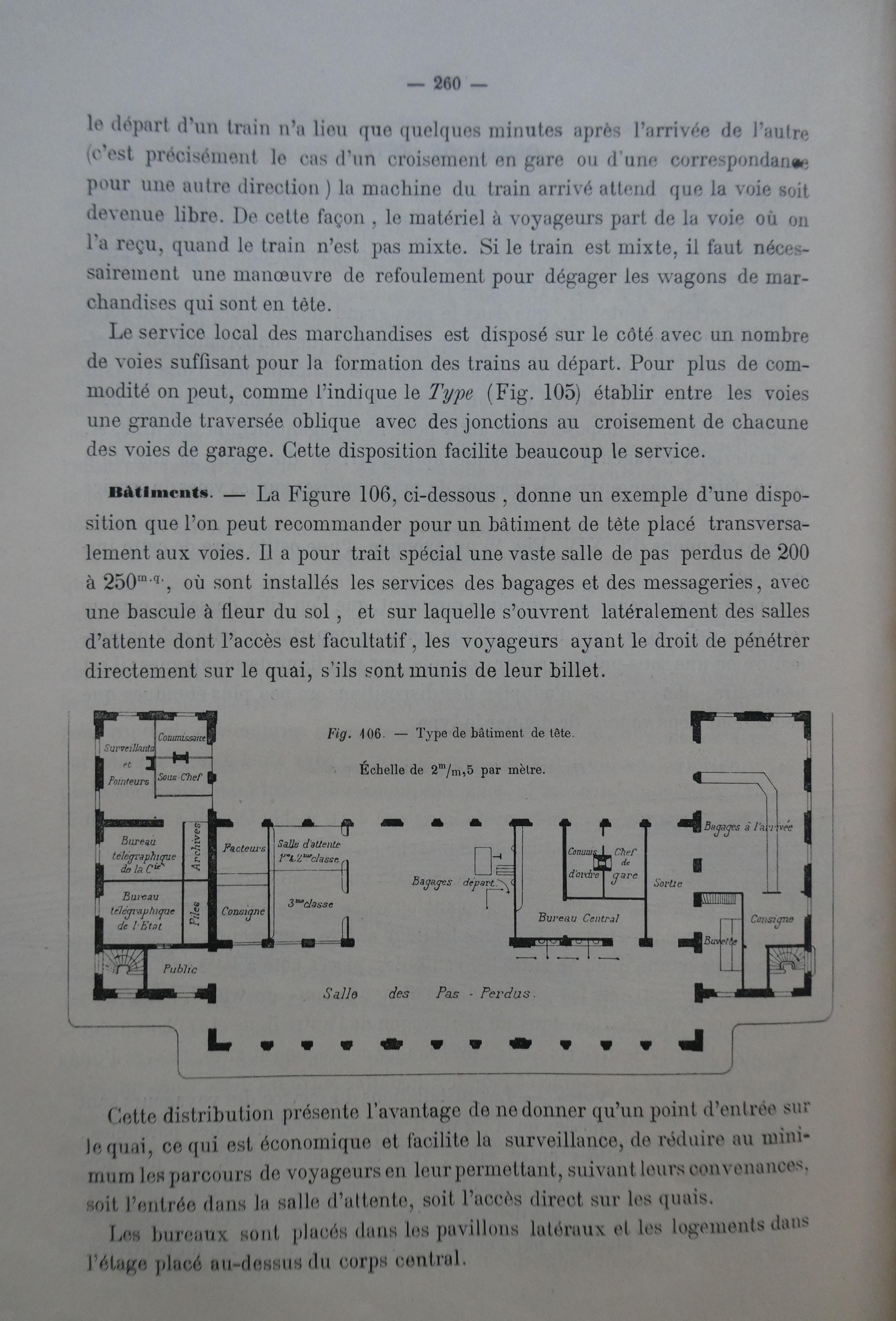

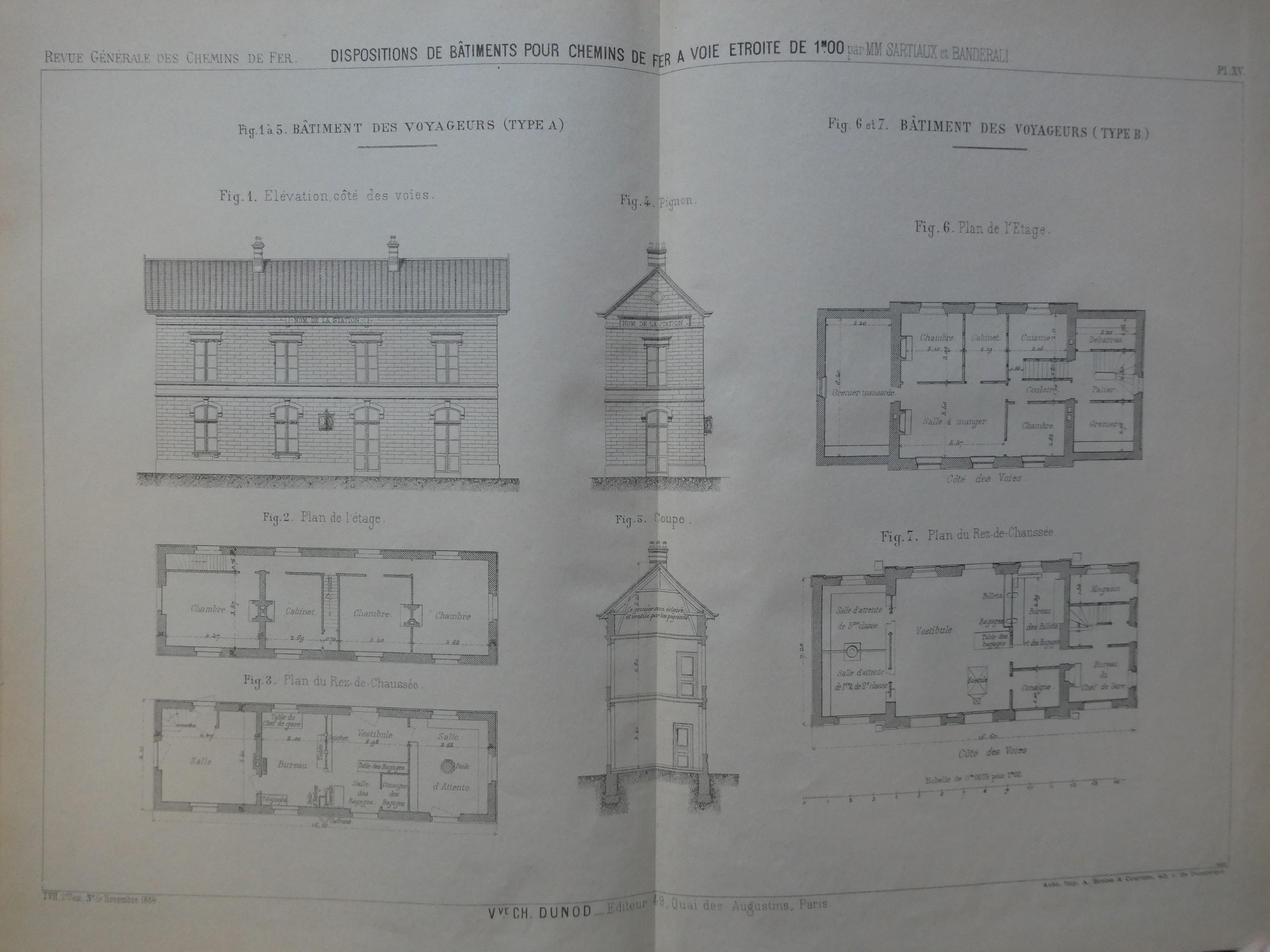

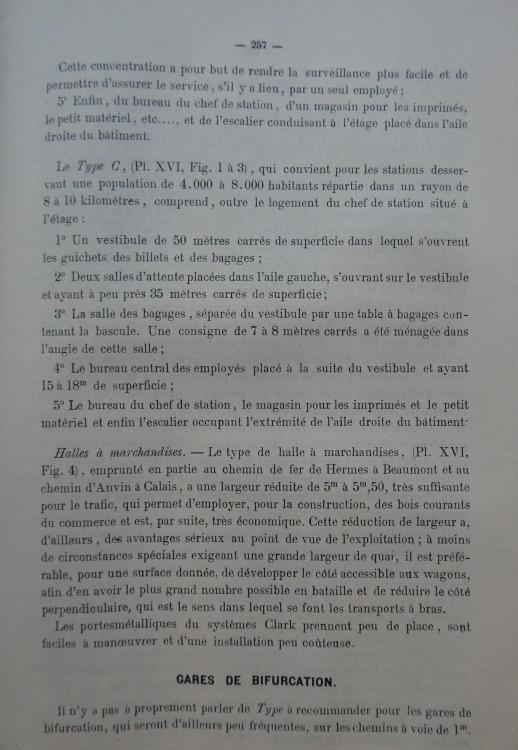

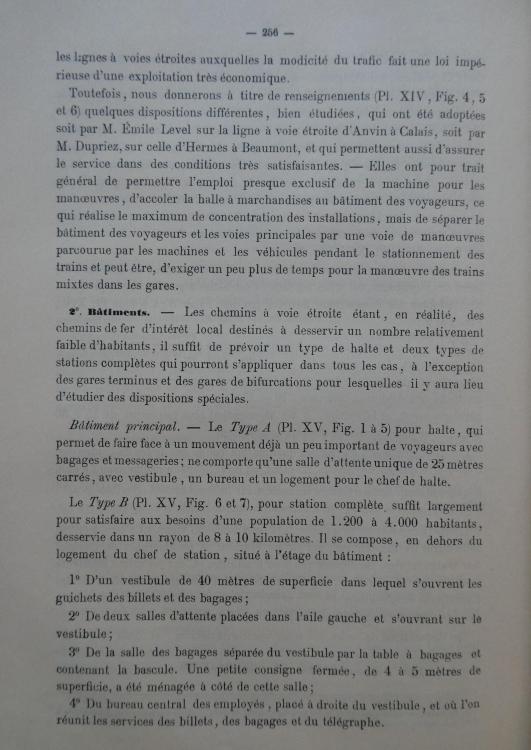

Dans cette deuxièmes partie on trouvera les informations concernant les gares et stations (gares de passage, gares de bifurcation, gare de tête, gares de contact et de transbordement), l'alimentation en eau et les signaux.



























  • J'aime 4
  • J'adore 1
Lien vers le commentaire
Partager sur d’autres sites

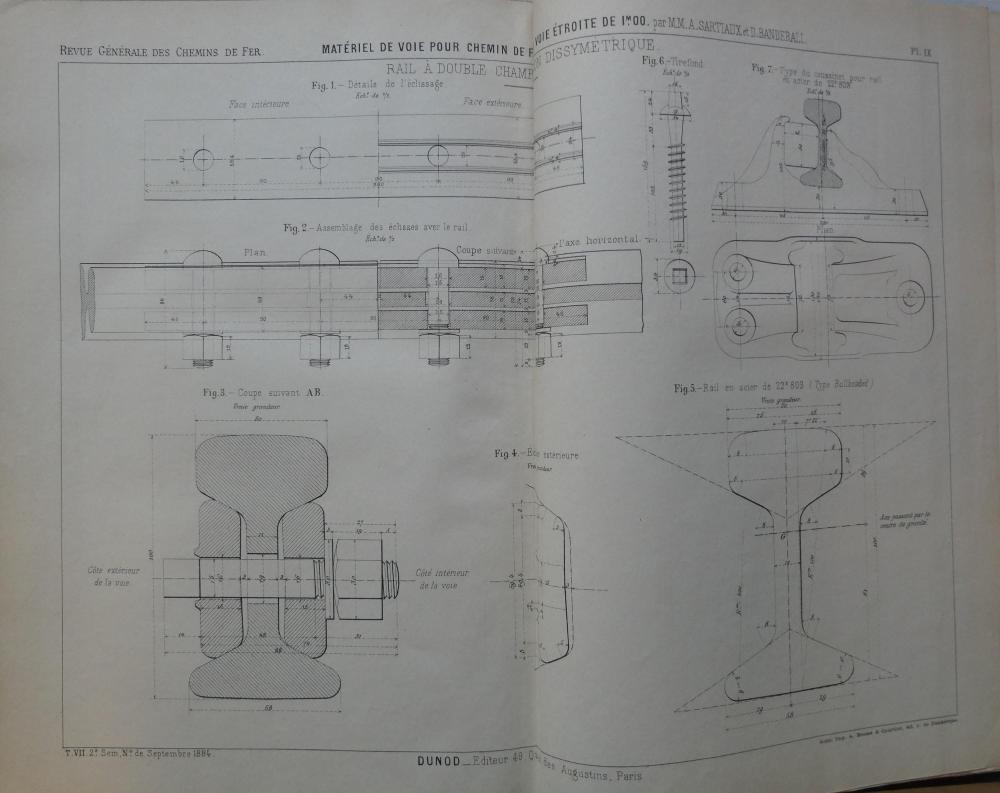

Intéressant et un peu amusant de voir que le rail à double champignon ait pu être préconisé pour les grandes lignes alors qu'aujourd'hui il est universellement abandonné. Et de voir le niveau de détail dans les descriptions de tout ce qui fait une ligne d'intérêt local.

  • J'aime 3
Lien vers le commentaire
Partager sur d’autres sites
