papysncf Publication: 19 février 2009 Partager Publication: 19 février 2009 (modifié) au secours au secours pouvez vous me dire ou je puis trouver les plans de construction de la rame BUDD Z 5100 (je cherche surtout les dimensions exterieures ,) je suis modeliste et je voudrais reproduire cette rame en echelle N (qui n'a jamais ete faite ) si vous avez des tuyaux concernant ce projet pouvez vous me les transmettre sur *********@orange.fr ou me tel fax au 04 xxxxxxxxje vous en remercie par avance ----peut etre que vous me connaissez mieux sous le nom de PAPYSNCF sur ebay) salut les tchou tchou a+ Modéré par Km315 Pas de coordonnées en clair Contactez vous par message privé du forum Modifié 19 février 2009 par km315 Lien vers le commentaire Partager sur d’autres sites More sharing options...

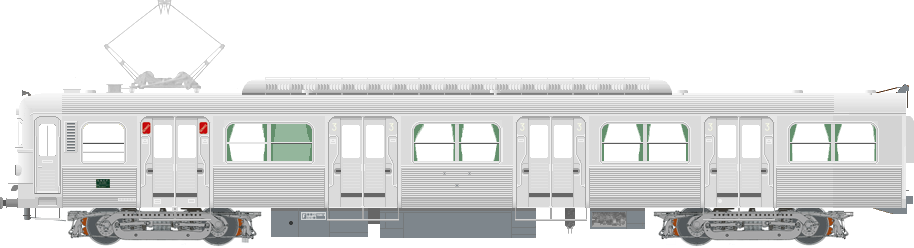

Invité 5121 Publication: 19 février 2009 Partager Publication: 19 février 2009 (modifié) j'ai demandé il ya plusieurs années aux archives du Mans, sans succès. Etant gamin, et comme mon avatar l'indique, j'étais fou de ces belles Z. J'en ai dessiné à l'époque des rames complètes. Récemment, j'ai commencé une série d'élévations sur ordi, à l'échelle de 40 pixels/m. Ces dessins sont relativement fidèles, en tous cas, suffisants pour du N. Si tu lis de l'Excel, je peux t'envoyer le travail que j'ai fait sur photos, qui donne les hauteurs des différentes structures de la caisse au cm près. Ceci dit, si quelqu'un a des plans détaillés, je suis preneur, ainsi que des 5300 Je glisse un dessin ici, si ça peut t'aider, j'ai les remorques et d'autres époques et je peux les mettre aussi . A regarder IMPERATIVEMENT à la taille nominale !! Modifié 19 février 2009 par 5121 Lien vers le commentaire Partager sur d’autres sites More sharing options...
sdx Publication: 19 février 2009 Partager Publication: 19 février 2009 Bonjour, LR Presse vient de ré-éditer le livre de Clive Lamming sur <Jouef>. Mais la Z 5100 n'y est présentée qu'en photo des trois caisses dans leur boite, donc peu visible. Si mes souvenirs d'enfant sont bons, cette maquette HO était assez ressemblante... pour du Jouef! Bon courage! Lien vers le commentaire Partager sur d’autres sites More sharing options...
Invité 5121 Publication: 19 février 2009 Partager Publication: 19 février 2009 (modifié) Bonjour, LR Presse vient de ré-éditer le livre de Clive Lamming sur <Jouef>. Mais la Z 5100 n'y est présentée qu'en photo des trois caisses dans leur boite, donc peu visible. Si mes souvenirs d'enfant sont bons, cette maquette HO était assez ressemblante... pour du Jouef! Bon courage! trop large malheureusement, avec une courbure de pavillon de cabine fausse, et des boggies sans la timonerie caractéristique. Ceci dit, j'en ai 11 caisses ... sur étagère ! voici quelques cotes générales issues de la RGCF de juin 54. A noter l'espacement plus important des deux portes de 1° classe. Modifié 19 février 2009 par 5121 Lien vers le commentaire Partager sur d’autres sites More sharing options...
Invité PAZ Publication: 19 février 2009 Partager Publication: 19 février 2009 Vous allez me tuer; je me souviens d'avoir eu des plans assez précis des caisses de Z5100 entre les mains lors de la fermeture des ateliers de Vitry. Des plans comme cela, et pour d'autres séries, il en est parti des bennes entières! Perso, je n'ai rien gardé... Lien vers le commentaire Partager sur d’autres sites More sharing options...
Invité 5121 Publication: 19 février 2009 Partager Publication: 19 février 2009 Vous allez me tuer; je me souviens d'avoir eu des plans assez précis des caisses de Z5100 entre les mains lors de la fermeture des ateliers de Vitry. Des plans comme cela, et pour d'autres séries, il en est parti des bennes entières! Perso, je n'ai rien gardé... :) Lien vers le commentaire Partager sur d’autres sites More sharing options...
aldo500 Publication: 19 février 2009 Partager Publication: 19 février 2009 j'ai demandé il ya plusieurs années aux archives du Mans, sans succès. Etant gamin, et comme mon avatar l'indique, j'étais fou de ces belles Z. J'en ai dessiné à l'époque des rames complètes. Récemment, j'ai commencé une série d'élévations sur ordi, à l'échelle de 40 pixels/m. Ces dessins sont relativement fidèles, en tous cas, suffisants pour du N. Si tu lis de l'Excel, je peux t'envoyer le travail que j'ai fait sur photos, qui donne les hauteurs des différentes structures de la caisse au cm près. Ceci dit, si quelqu'un a des plans détaillés, je suis preneur, ainsi que des 5300 Je glisse un dessin ici, si ça peut t'aider, j'ai les remorques et d'autres époques et je peux les mettre aussi . A regarder IMPERATIVEMENT à la taille nominale !! C'est superbe, ce que tu as fait, 5100. Félicitations. Lien vers le commentaire Partager sur d’autres sites More sharing options...
Invité 5121 Publication: 19 février 2009 Partager Publication: 19 février 2009 merci .. Lien vers le commentaire Partager sur d’autres sites More sharing options...
aldo500 Publication: 19 février 2009 Partager Publication: 19 février 2009 (modifié) Tu as fait ça avec quel logiciel? Les trajets Ris Essones-Robinson, c'est toutes mes années lycée. Je devais bien être le seul à me réjouir d'aller prendre le train le matin. En, plus, tu as mis les rideaux verts, les vrais. Modifié 19 février 2009 par aldo500 Lien vers le commentaire Partager sur d’autres sites More sharing options...
Invité 5121 Publication: 19 février 2009 Partager Publication: 19 février 2009 Tu as fait ça avec quel logiciel? Les trajets Ris Essones-Robinson, c'est toutes mes années lycée. Je devais bien être le seul à me réjouir d'aller prendre le train le matin. En, plus, tu as mis les rideaux verts, les vrais. avec Paint pour les morceaux de caisse, heureusement facilement reproductibles, tu dessines une porte, tu en as 4 ... , Photoshop pour réduire proprement des dessins faits à l'échelle 400 px/m ou 100 px/m ce qui permet de bien rendre les formes des boggies, et un logiciel que j'ai écrit moi-même en Delphi (langage Pascal) qui me fait les arrondis en créant des couleurs qui varient continuement et donnent l'illusion du relief. Pour les boggies, je me suis numérisé les plans parus dans ce n° de RGCF, et repris tous les traits sous Paint pour leur donner la précision nécessaire. Pour les rideaux, c'était vert jusqu'en 1963, après, il y a eu un épisode brun violacé, puis retour au vert. Pour l'aménagement intérieur il y avait ce beau gris-vert en 2° jusqu'en 1971 quand les Ardoines (ayant pris le relais de la Folie) ont traité tout en jaune. Les rideaux sont alors passés aussi au jaune . Lien vers le commentaire Partager sur d’autres sites More sharing options...
Invité Fabr Publication: 20 février 2009 Partager Publication: 20 février 2009 Fais attention, 5121, tes dessins risquent de servir à l'autre bout de la terre... Fabrice Lien vers le commentaire Partager sur d’autres sites More sharing options...
Invité 5121 Publication: 20 février 2009 Partager Publication: 20 février 2009 Fais attention, 5121, tes dessins risquent de servir à l'autre bout de la terre... Fabrice qu'ils servent ! ça me ferait dommage de garder ça pour moi si ça peut servir . Comme tous les documents, photos, plans, notes qui dorment dans des greniers perdus à jamais ... comme les archives des ateliers de VSG qui m'auraient permis de retracer la carrière de chaque ... au hasard ... Z-5100 lapleunicheuse Lien vers le commentaire Partager sur d’autres sites More sharing options...
CRL COOL Publication: 20 février 2009 Partager Publication: 20 février 2009 (...) comme les archives des ateliers de VSG qui m'auraient permis de retracer la carrière de chaque ... au hasard ... Z-5100 Alors çà, çà peut s'arranger....... Au jour près pour les mutations si tu veux. Et le tableau n'est pas "Made in China"..... Lien vers le commentaire Partager sur d’autres sites More sharing options...
Patrick_78 Publication: 19 mars 2009 Partager Publication: 19 mars 2009 Bonjour pour info si ca vous interesse, une Z5100 est visible actuellement à Trappes au fasceau de garage cote RN 10 derriere une Z5300. Je ne sais pas d'ou sort cette 5100 mais j'ai ete tres surpris de la voir la Patrick Lien vers le commentaire Partager sur d’autres sites More sharing options...
Invité 5121 Publication: 20 mars 2009 Partager Publication: 20 mars 2009 (modifié) Bonjour pour info si ca vous interesse, une Z5100 est visible actuellement à Trappes au fasceau de garage cote RN 10 derriere une Z5300. Je ne sais pas d'ou sort cette 5100 mais j'ai ete tres surpris de la voir la Patrick Ho que oui, ça m'intéresse ! peux-tu préciser à quel niveau sur la N10, j'y suis passé il y a quelque temps en essayant de la voir, sans succès. Sinon, c'est en principe la 5177 ex 3° rail à deux caisses, j'aimerais bien voir dans quel état elle est ! Modifié 20 mars 2009 par 5121 Lien vers le commentaire Partager sur d’autres sites More sharing options...
Patrick_78 Publication: 20 mars 2009 Partager Publication: 20 mars 2009 Ho que oui, ça m'intéresse ! peux-tu préciser à quel niveau sur la N10, j'y suis passé il y a quelque temps en essayant de la voir, sans succès. Sinon, c'est en principe la 5177 ex 3° rail à deux caisses, j'aimerais bien voir dans quel état elle est ! Bonjour quand on va de rambouillet vers St Quentin en Yvelines, elle est garee sur une de voies avec heurtoir juste apres l'atelier tout neuf du materiel.(donc cote Paris) Une Z5300 est garée sur la voie la plus proche de la N10, la Z51OO est garée sur la voie à coté, la motrice se trouve cote heurtoir. je l'ai encore vue ce matin en passant , cela me rappelle le temps ou j'habitais Meudon Patrick Lien vers le commentaire Partager sur d’autres sites More sharing options...
Invité 5121 Publication: 21 mars 2009 Partager Publication: 21 mars 2009 Bonjour quand on va de rambouillet vers St Quentin en Yvelines, elle est garee sur une de voies avec heurtoir juste apres l'atelier tout neuf du materiel.(donc cote Paris) Une Z5300 est garée sur la voie la plus proche de la N10, la Z51OO est garée sur la voie à coté, la motrice se trouve cote heurtoir. je l'ai encore vue ce matin en passant , cela me rappelle le temps ou j'habitais Meudon Patrick merci, je tâcherai d'y passer la semaine prochaine Lien vers le commentaire Partager sur d’autres sites More sharing options...
Patrick_78 Publication: 21 mars 2009 Partager Publication: 21 mars 2009 merci, je tâcherai d'y passer la semaine prochaine Bonjour je l'ai vue cet apres midi, c'est bien une rame à 2 caisses. Lien vers le commentaire Partager sur d’autres sites More sharing options...
