Petites et grandes cabines

[BB15059]

J'aimerais reproduire en miniature les prototypes "nez cassés" : BB10003 d'abord, puis 20011 et 20012 et pourquoi pas finir avec les 7003 et 10004 (Oui la 7003 et la 10003 ne peuvent pas cote à cote, je sais).

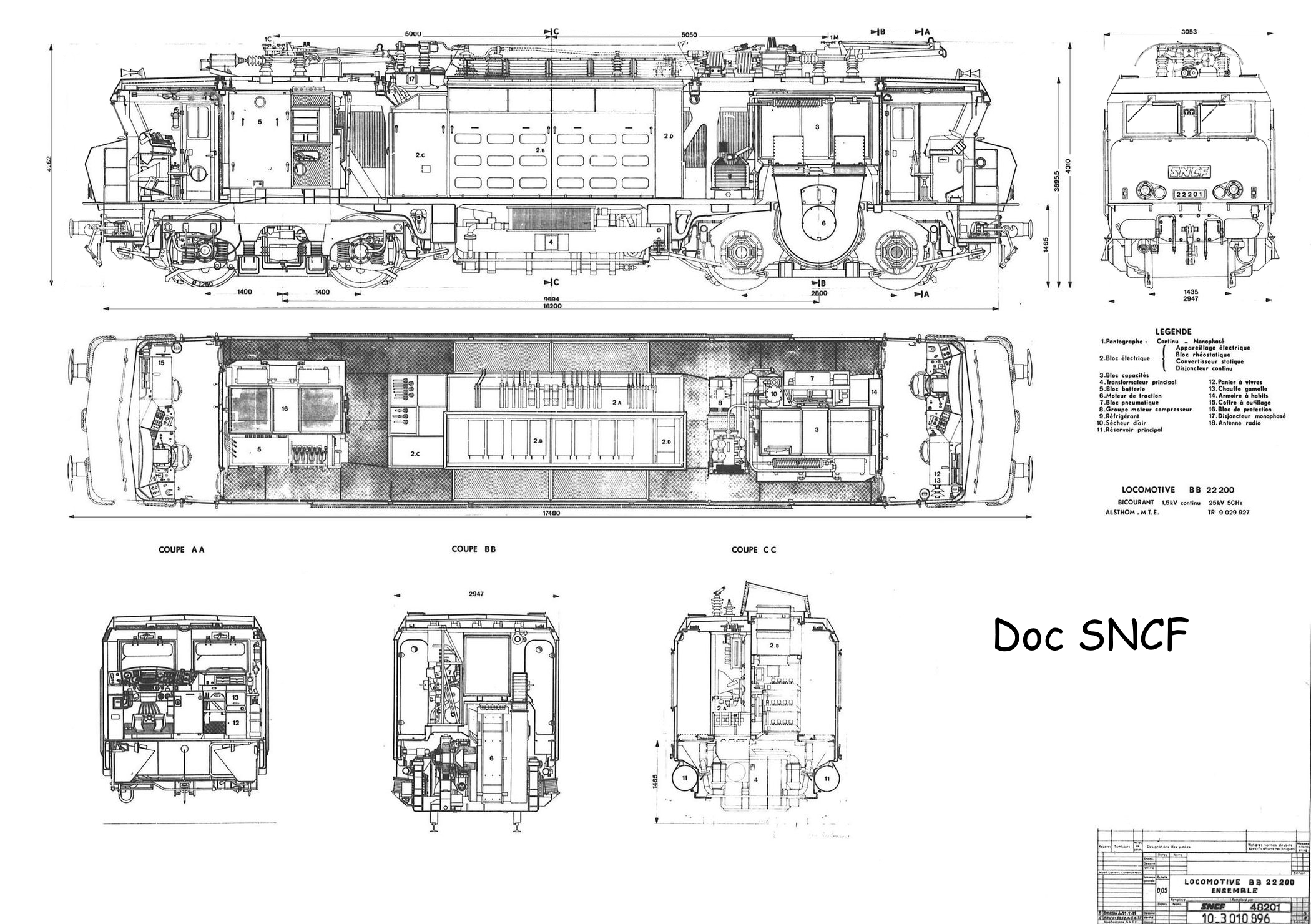

J'essaye actuellement de faire la modélisation 3D. J'ai réussit à trouver ci et là quelques diagrammes de BB15000/22200 ou de CC72000. La partie qui me pose le plus de problème pour le moment est le nez. Les documents que j'ai pour le moment ne donnent rien de précis et la mesure des cotes par rapport à celles données est hasardeuse (par exemple, sur ce plan de 22200, si on regarde les cotes des pantographes, le 5050 est plus court que le 5000 :  louche).

Dans ma recherche de cotes, je recherche quel type de cabine à été installé où.
Pour les BB15000 il me semble que c'est 15001 - 15050 pour les petites cabines et grande pour la suite.
J'ai vu un 72000 avec un nez de 15000. Petites ou grande cabine pour les 72000 ? les 6500 ? Est vraiment le même nez, ou juste compatible pour certaines pièces ?
Merci par avance !

PS : si ce sujet est plus à sa place dans train miniatures ou à fusionner avec un sujet existant, ne pas hésiter.
PS2 : si quelqu'un a des plan de ces locomotives, je suis bien sur preneur ...
