Le depôt de Paris la Chapelle..un peu de son histoire..

[Invité jackv]

et moi je me trompais en évoquant Doisneau et le dépôt du Bourget  voici les photos auxquelles je pensais

 78 le matin au dépôt du Bourget

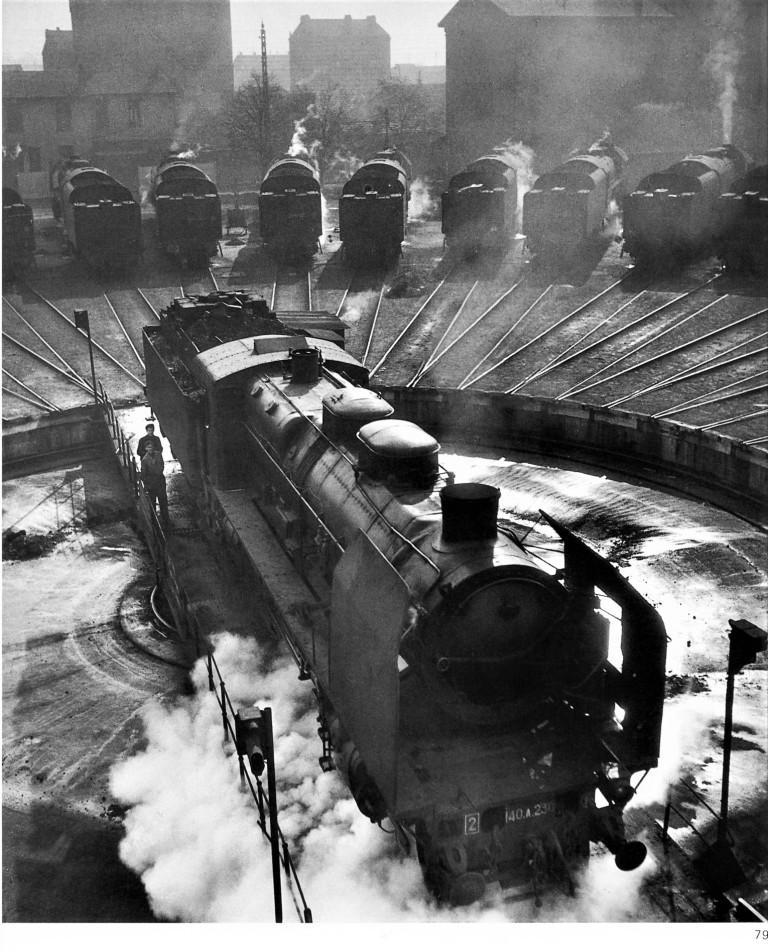

79 la plaine lune du Bourget ( dépôt de locomotives)

" la banlieue de paris" texte de B. Cendrars, photos de R. Doineau ;éditions Denoël n) d'édition 2452 de mars 1987



à l’instant, Yoakam a dit :

Les photos ont été prise en hauteur et je me demandais sur quel support la photographe était installée, avec la photo aérienne j'ai la réponse c'est sur pont de la rue Riquet.

Si le nom de la photographe (Janine Niepce) est exacte on devrait trouver une trace quelque part!

Bravo pour votre perspicacité!

elle existe janine niepce

http://janineniepce.com/

Janine Niepce , photographie de Robert Doisneau.

http://janineniepce.com/biographie/

Modifié 3 mars 2019 par jackv

[Yoakam]

Elle existait (  1921 -  2007 ).



[black5]

Il y a 2 heures, jackv a dit :





tu as été plus rapide..c'est sûrement la vilette.. meme les 2 gazomètres (petit et gros) sont sur ta photo et on voit l'ombre du toboggan

 et sur le nord de la chapelle à st denis il n'y a que des plaques tournantes simples



 il y a meme les essieux en attente sur le bout de voie





C'est en effet très probablement la Villette, en témoigne la 241A à gauche avec ses pare-fumée typiquement Est (oreilles d'éléphant)

[Yoakam]

Une micro vidéo de la vie des hommes du dépôt.

[Invité jackv]

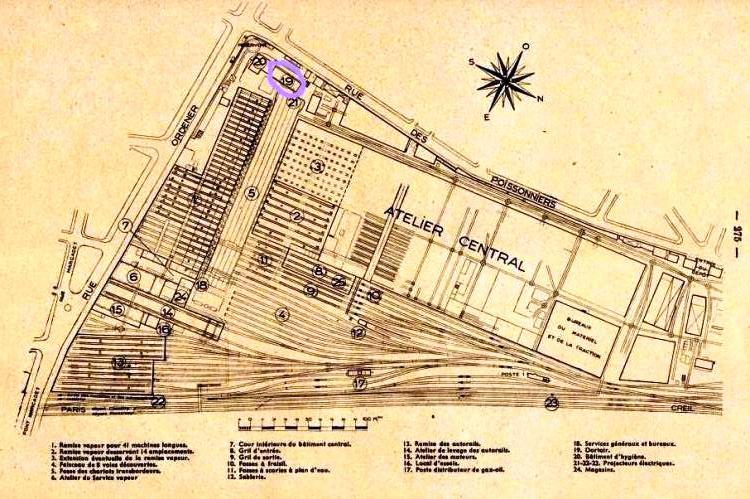

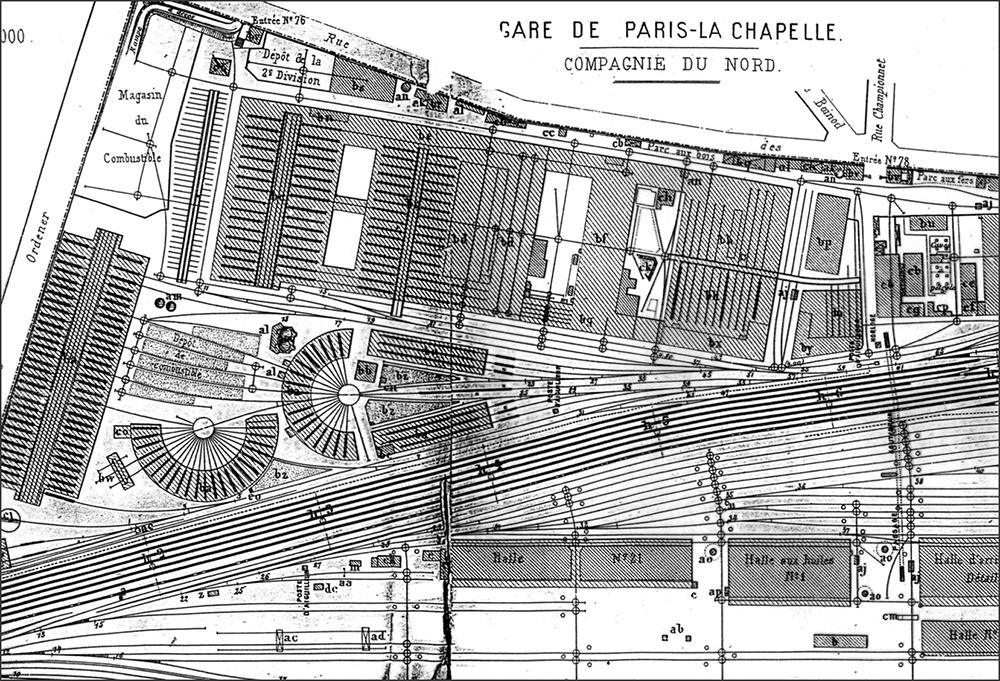

pour revenir à la chapelle et à l'atelier central ou de construction.



 1865 jusqu'en 1936



après 1937



 les grandes compagnies françaises furent amenées, pendant presqu’un siècle, à construire intégralement ou par transformation des locomotives à vapeur répondant aux nécessités du service de l’Exploitation.

 Jusqu’en 1914 l’industrie française spécialisée ne pouvait répondre intégralement aux commandes des grandes compagnies.L’importation en revanche était jugée trop coûteuse, du moins au xix^e siècle ; par ailleurs, les machines étrangères pouvaient rester à l’atelier faute de pièces de rechange et les contrats d’entretien étaient souvent difficiles à faire appliquer. Comme les besoins correspondaient à l’accroissement du trafic voyageurs et marchandises, en constante progression. Les constructions de machines neuves par les compagnies se sont néanmoins poursuivies et s’étendent de 1846 à 1935 .

pour l'atelier de la chapelle

La majorité des ingénieurs du service de la Traction était issue des grandes écoles scientifiques françaises – Polytechnique, Arts et Métiers, École Centrale des arts et manufactures. Ils ont mises leurs compétences en œuvre pour concevoir ou transformer les engins de traction mis à leur disposition afin de suivre l’évolution technique. Sur le nord il y avait entre autre Dubousquet 1890/1910.

Chacune des grandes compagnies possédait de grands dépôts dans lesquels étaient réalisés l’entretien courant (révision partielle) et parfois les grandes révisions, dites RG, avec « levage intégral ». L’importance de ces dépôts-ateliers alla grandissant face à l’évolution du trafic.

Le Nord construisit, entre 1857 et 1935, 374 unités à la fois dans ses ateliers de La Chapelle (près de Paris), de Hellemmes (près de Lille) de 1886 à 1935, de Saint-Martin (près de Charleroi), établissement principal du réseau le « Nord-Belge ».

Le site de La Chapelle a été occupé très tôt, dès 1857, par un atelier de petit entretien et de grandes révisions éventuelles.  La Chapelle n’a cessé cette activité qu’en 1935.. L’établissement occupait une superficie considérable et s’étendait jusqu’au boulevard des fortifications.

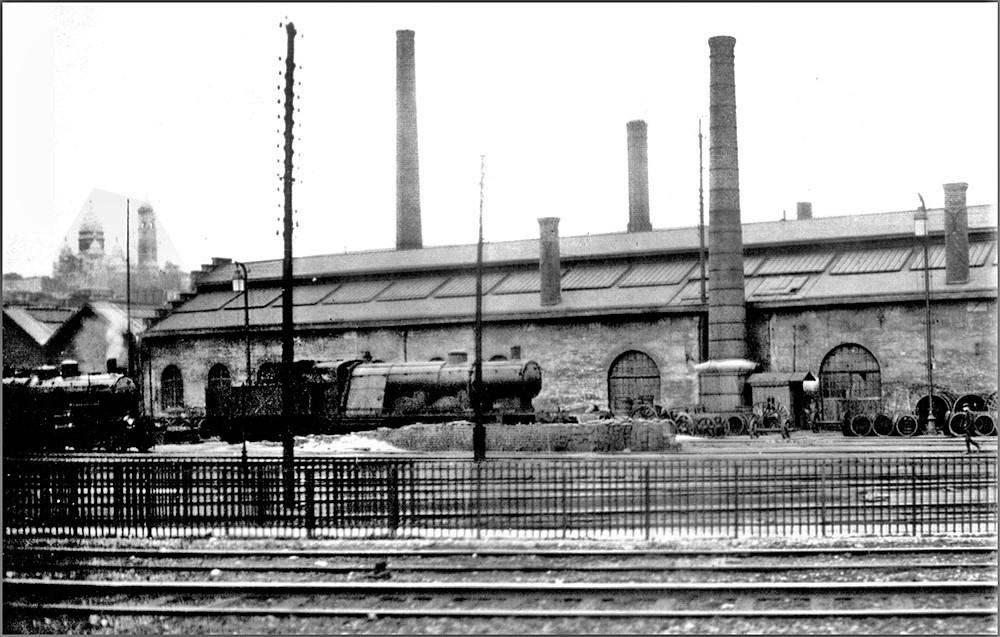

Les documents photographiques montrent l’atelier en exploitation . On voit d’abord, avec une vue sur le Sacré-Cœur, le grand bâtiment abritant l’atelier avec de nombreux sheds successifs et les hautes cheminéesLa première machine visible est une 222 à chaudière à tubes d’eau : Schneider avait en effet poussé le Nord a expérimenter cette solution. Elle n’a pas fini sa carrière sous cette forme, car de 222 elle est passée à une disposition 230, très réussie avec une très belle allure et la livrée bien connue du Nord, cette teinte « chocolat » dont on disait que les Rothschild l’avaient importée d’Angleterre, du réseau élégant Brighton and South Coast. On aperçoit à sa gauche une 3500 sans échappement Lemaître.

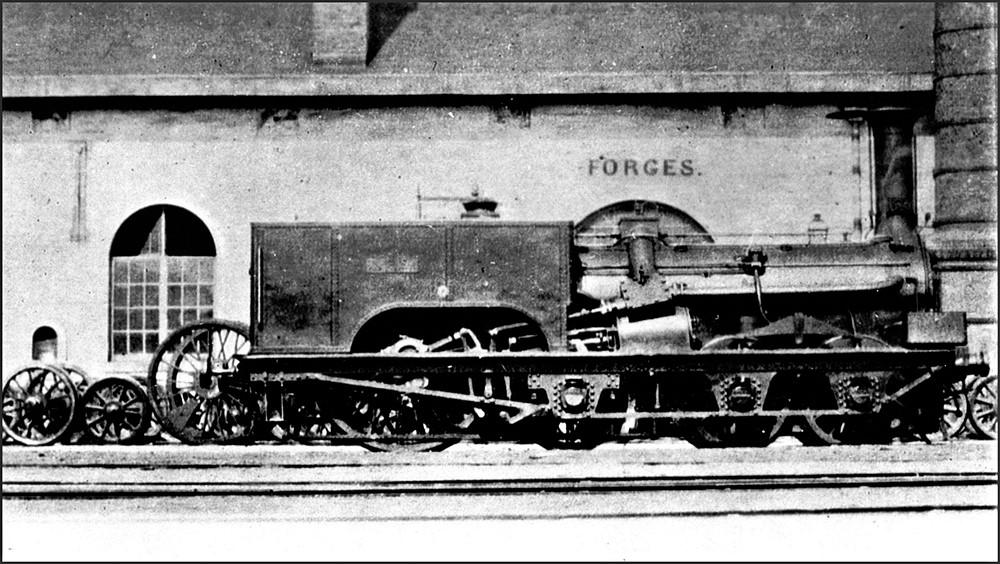

La photo montre la continuité du grand shed et les forges de La Chapelle. Une Crampton tendérisée, la 162 ou la 163 (une série qui a été en service très longtemps), est arrêtée devant l’atelier des roues.

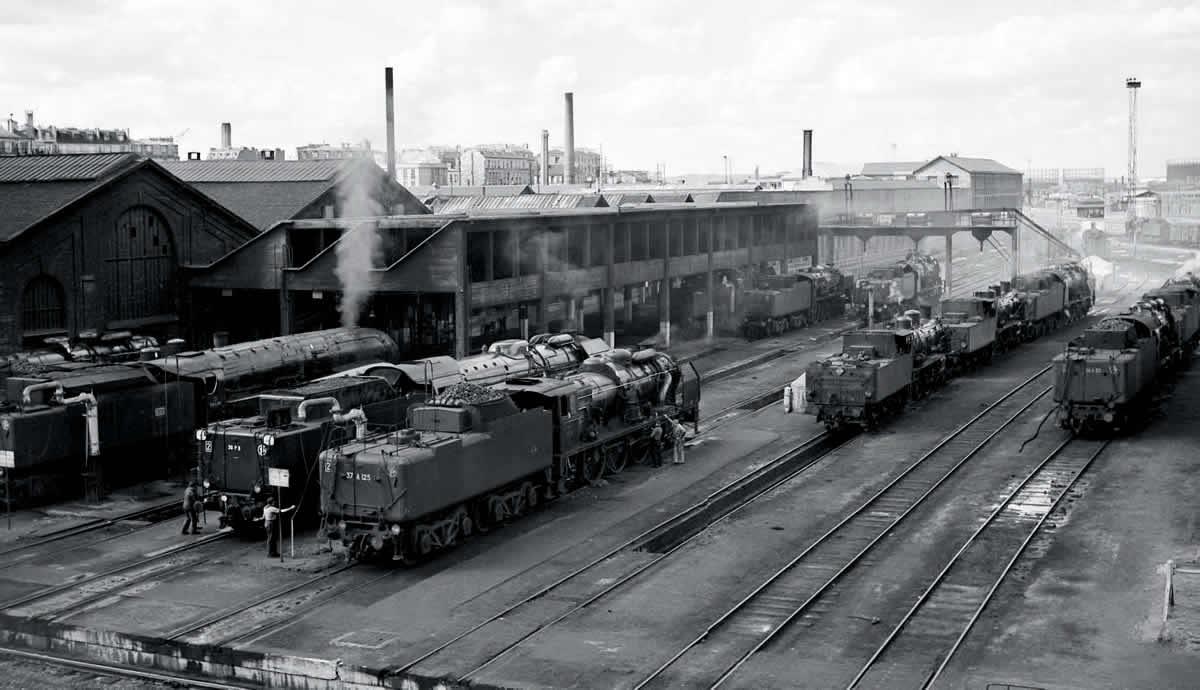

le dépôt àgauche



ce qui deviendra les bureau MT et dans les années 70 un pool dessinateurs

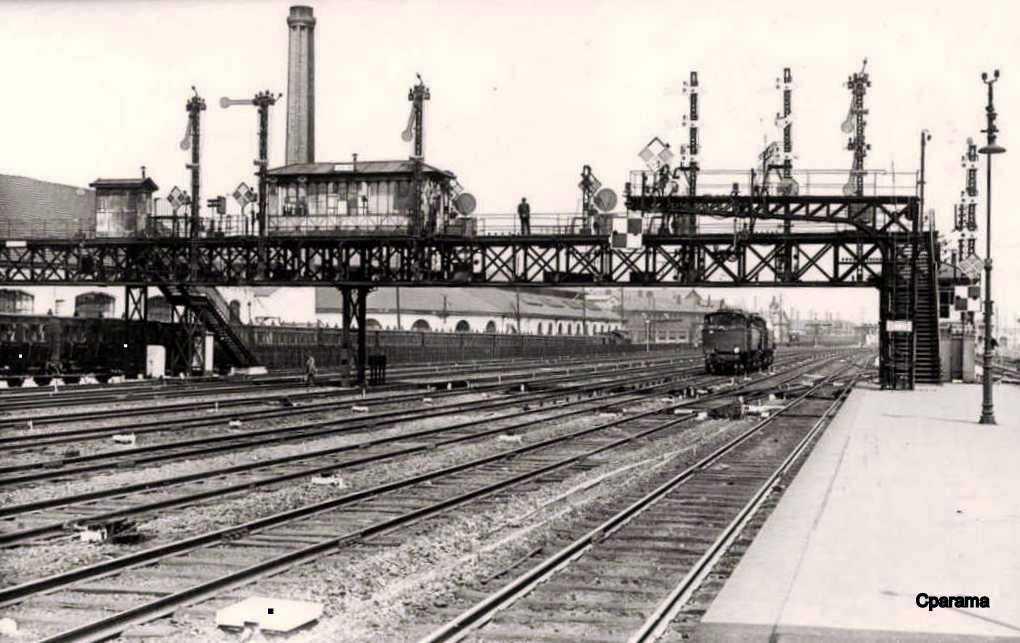

le depot vu de marcadet



Hellemmes construisait d’abord du matériel roulant , voitures, wagons et très peu de machines à vapeur. Puis l’atelier se spécialisa dans les chaudières. Lors des créations de prototypes elle livrait les chaudières à La Chapelle qui continuait la superstructure.

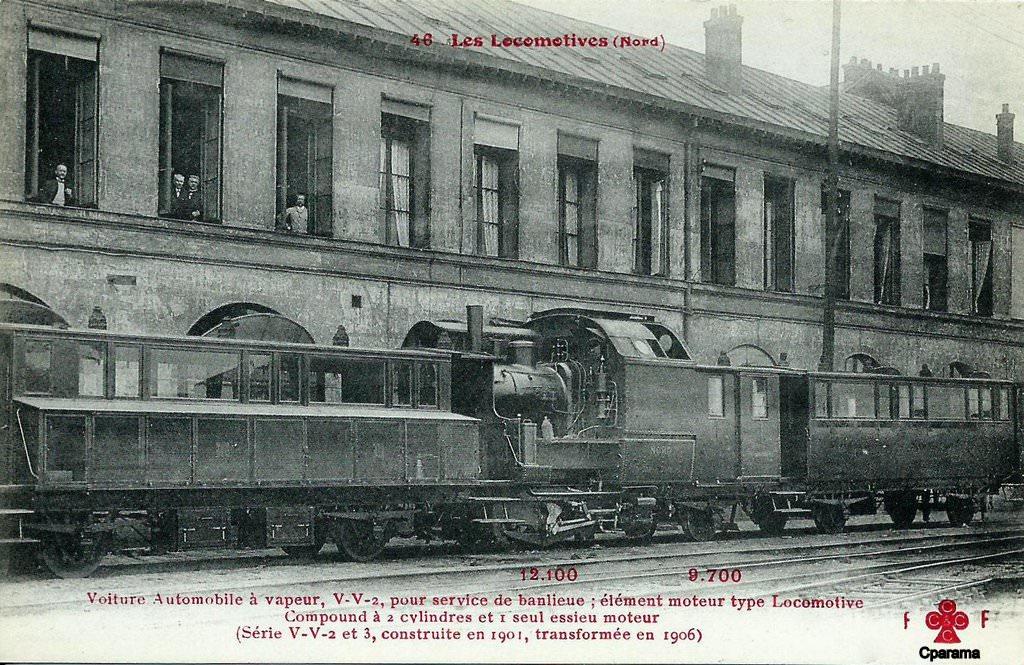

 machines construites a la chapelle les:

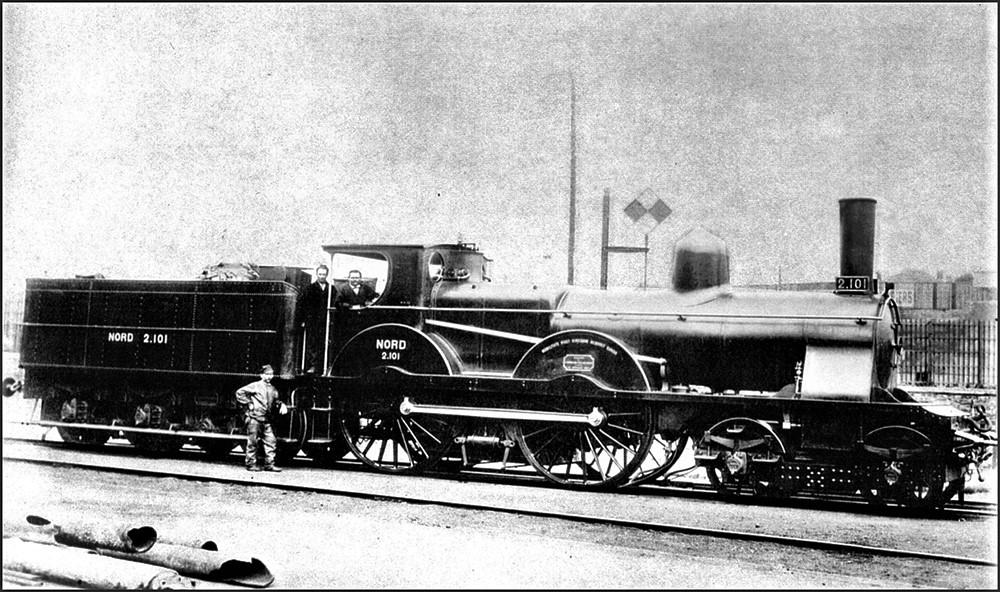

1^reCompound à quatre cylindres, type 220 (2.101), plans Du Bousquet ;

1^reCompound à trois cylindres, type 130 (3.101), plans Sauvage ;

1^reCompound à quatre cylindres, type 232 (3.1101 et 2) ;

1^reCompound à quatre cylindres en tandem, type 230 T (petite ceinture n° 51 à 62) ;

1^reCompound à quatre cylindres, type 031 + 130 T, type Meyer, Du Bousquet, destinées au trafic houiller.

la construction se termina par les 150 à quatre cylindres et à vapeur surchauffée, n° 5.1201 à 30,

les 141 T à deux cylindres et à vapeur surchauffée, n° 4.1201 et deux pour la banlieue parisienne.

Machine Nord (230 tender) pour la Ceinture parisienne fabriquée à La Chapelle qui présente la particularité de comporter quatre cylindres en “tandem” : les deux cylindres BP-HP sont dans le même axe de chaque côté. C’est en France la seule application de ce procédé sur un matériel courant pour voie normale (système Du Bousquet).



Une des premières machines dessinées par Du Bousquet, l’ancêtre des Du Bousquet 220 à quatre cylindres (2.100), un prototype (ateliers de La Chapelle et d’Hellemmes pour les chaudières). Cl. Compagnie du Nord, coll. G. Curtet.



devant l'atelier

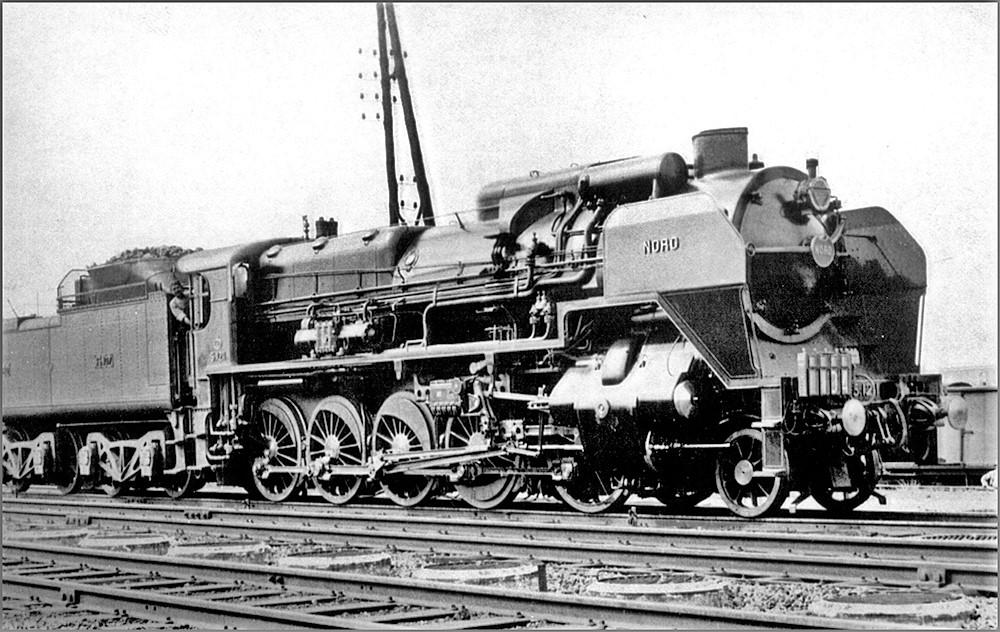

la 5.1200 la silhouette des machines dessinées par De Caso (Compound quatre cylindres, vapeur surchauffée, 1932-1933).Cl. Compagnie du Nord, coll. G. Curtet.

Le Nord avait déjà porté le poids des machines à 20 tonnes par essieu, autorisant des poids élevés pour l’adhérence avec des roues de 1,55 m, ce qui constitue une réussite technique exceptionnelle. Un train d’essai tracté par cette machine aurait atteint 150 km/h, comme certaines 150 de la Deutsch Reichsbahn.



extrait de la revue d'histoire des chemins de fer ; document issu de recherches menées par trois passionnés d’histoire ferroviaire : le docteur A. Mühl (Neustatt-Palatinat) ; J. Gillot, ex-cadre SNCF, élève d’André Chapelon, ingénieur des Arts et Manufactures ; moi-même, Gabriel Curtet, ancien professeur de l’enseignement technique.





[Invité jackv]





[Invité jackv]

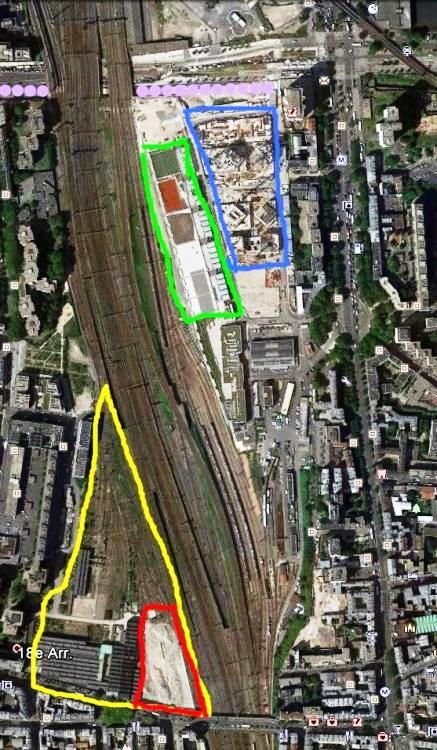

et de l'autre coté des VP l'ex chapelle inter

 pointillés violet la PC

rectangle vert le complexe multi modale sur le toit des terrains de jeux basket tennis et derriere en bleu

en bleu la construction de logements

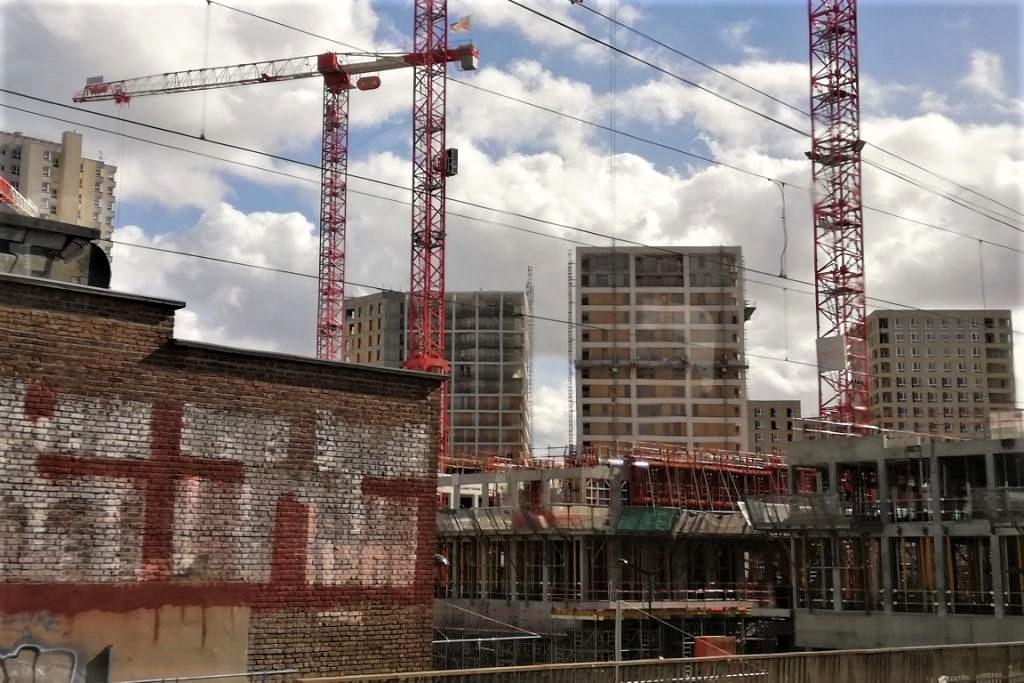

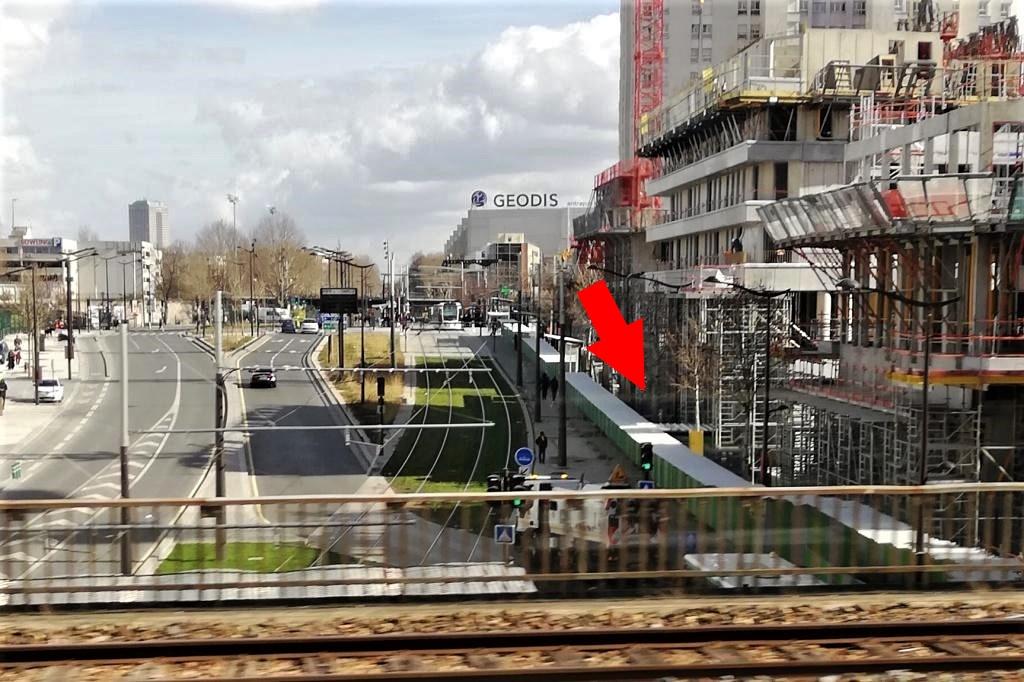

 les grues et les logements en construction



 au niveau du boulevard des maréchaux et de la porte de la chapelle

 voies du tram

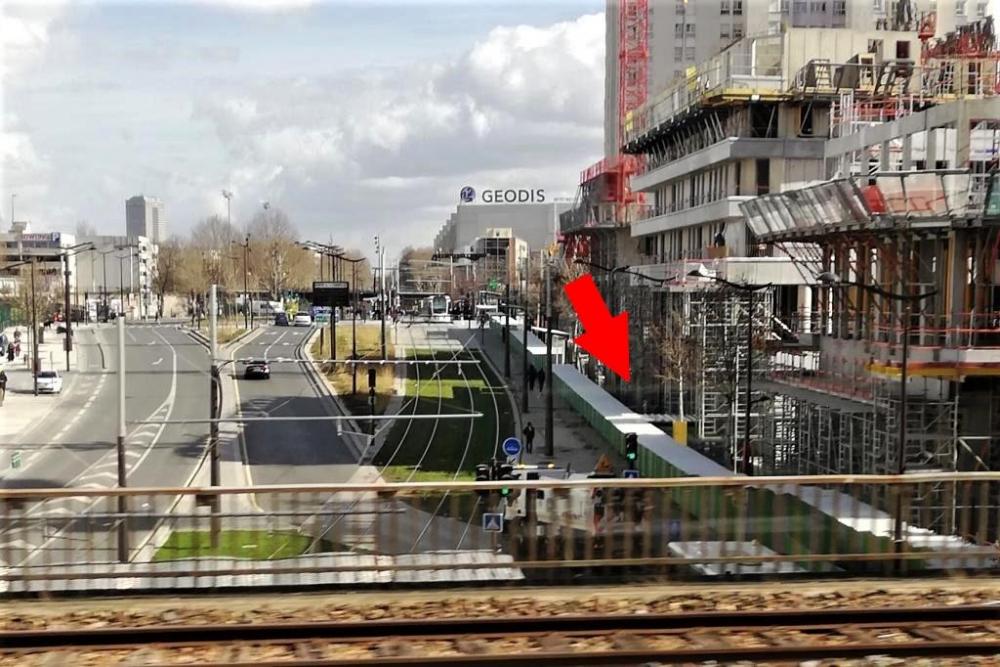

 et flèche rouge la PC avec semble t il des échafaudages pour construire en surplomb

 au loin entrepots geodis (ex mac Donald du nom du boulevard) là ou ce trouvait l'ancien dépôt de l'evangile



complexe  multimodale avec les tours derriere

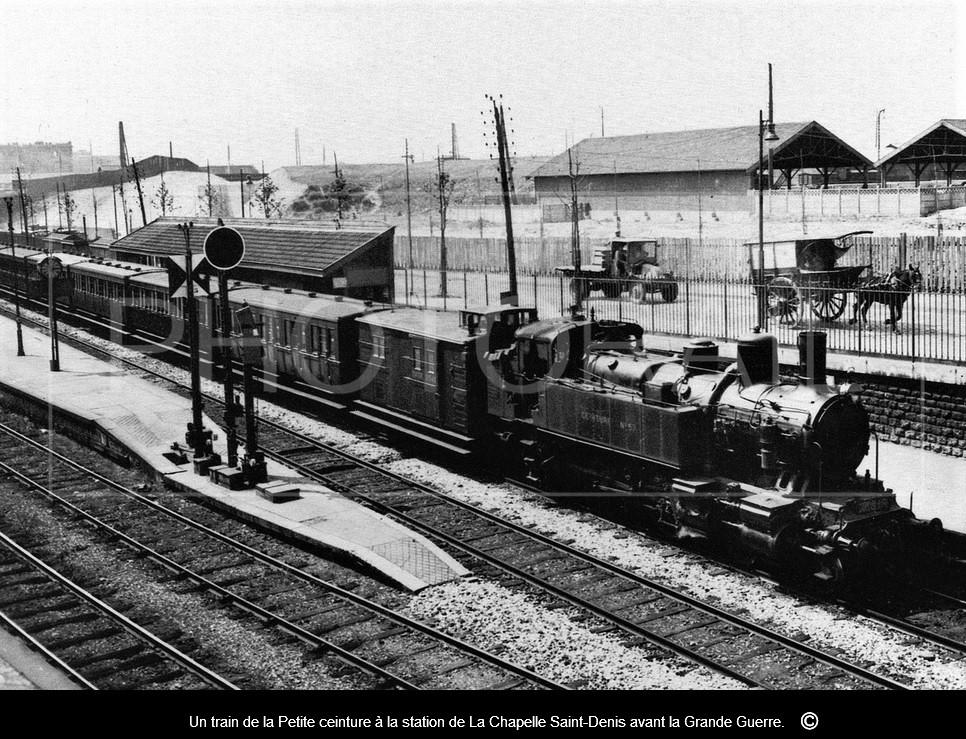

la gare de la chapelle st denis sur la PC se trouvait juste a la porte de la chapelle ...sur cette photo le chenin doit etre ce qui deviendra le boulevard des maréchaux et les buttes derriere ce chemin les fortifications de paris

 photorail



Modifié 8 mars 2019 par jackv

[Invité jackv]

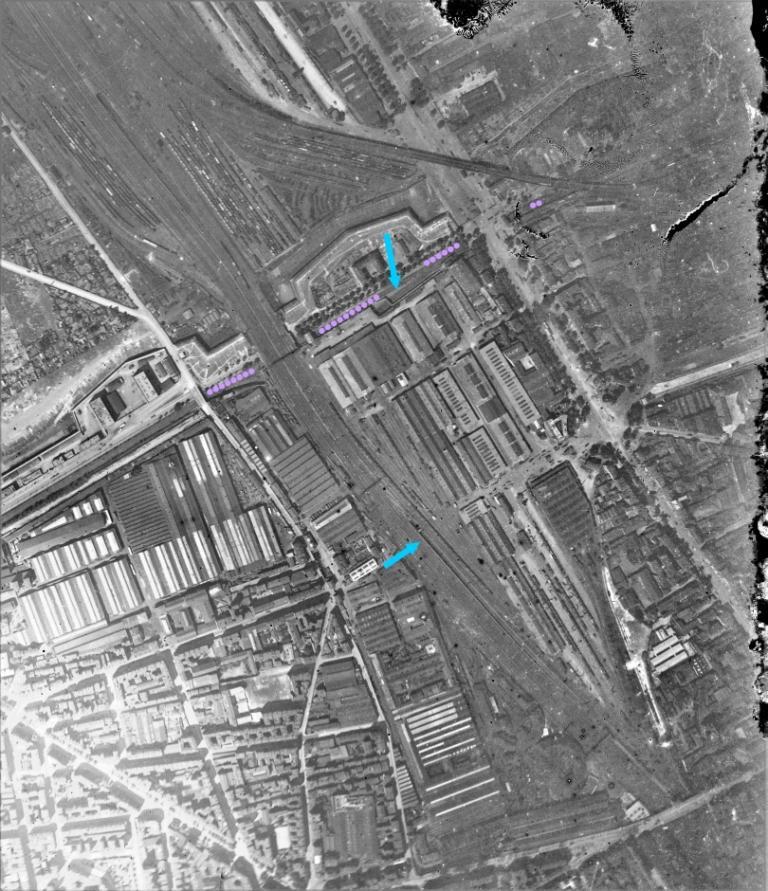

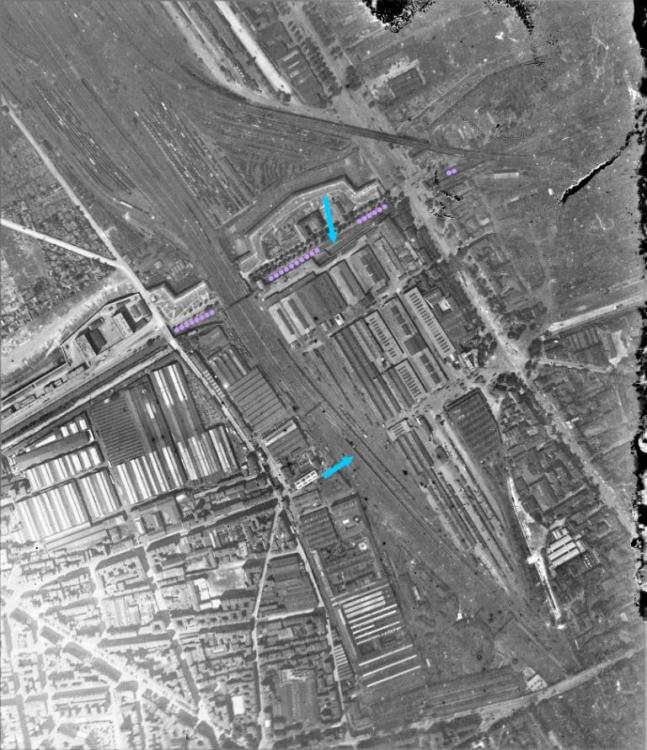

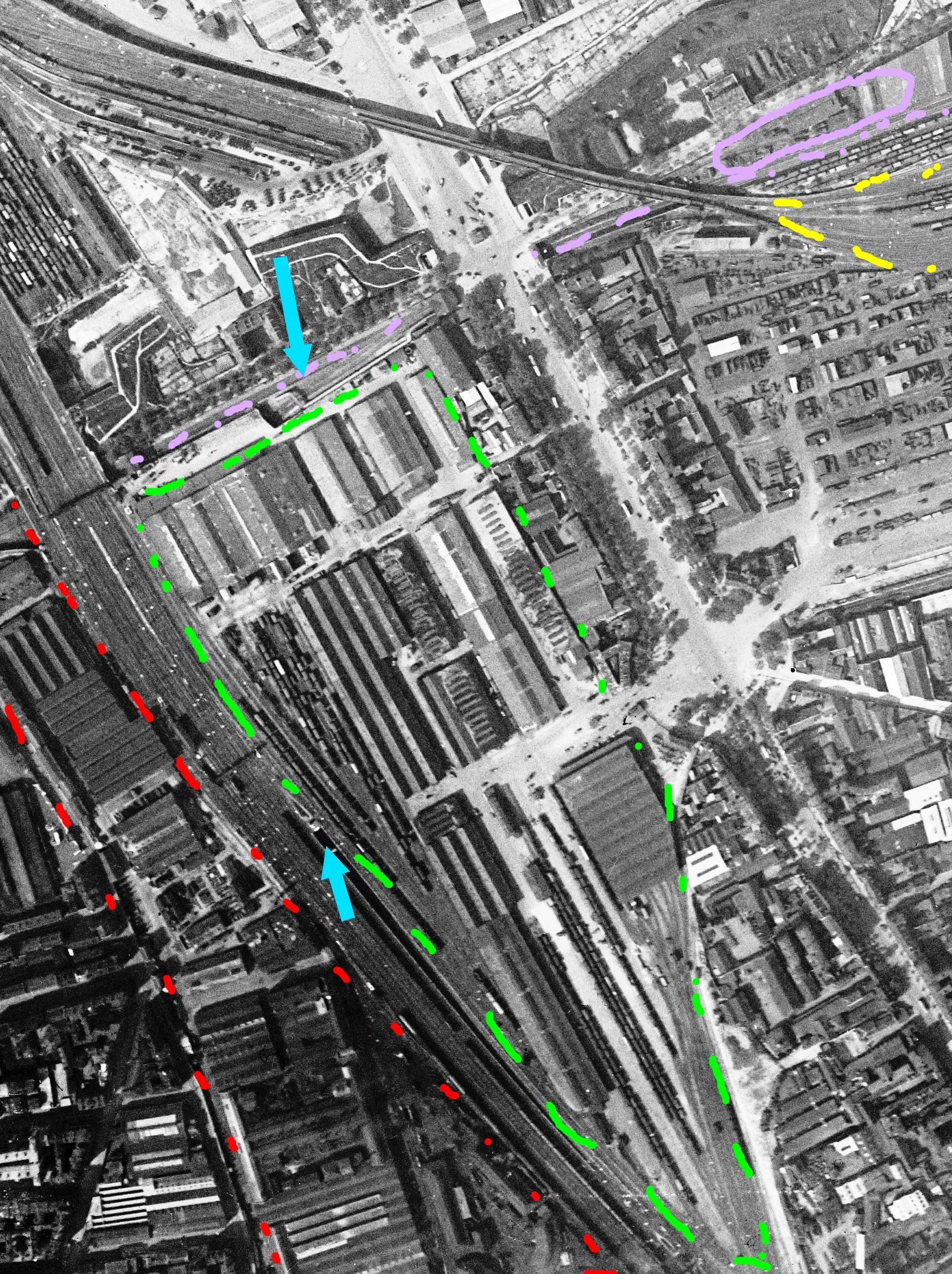

les mêmes en 1931 il y a encore les traces des fortrif le long du boulevard

flèches bleus entrée et sortie du souterrain des voies de paris nord à la PC et donc gare de la chapelle st denis

violet voies  la PC et dépôt de l'evangile

 verts chapelle inter

rouge dépôt de la chapelle

jaune faisceau de l’évangile /charbon

et idem en 1921

[Invité jackv]

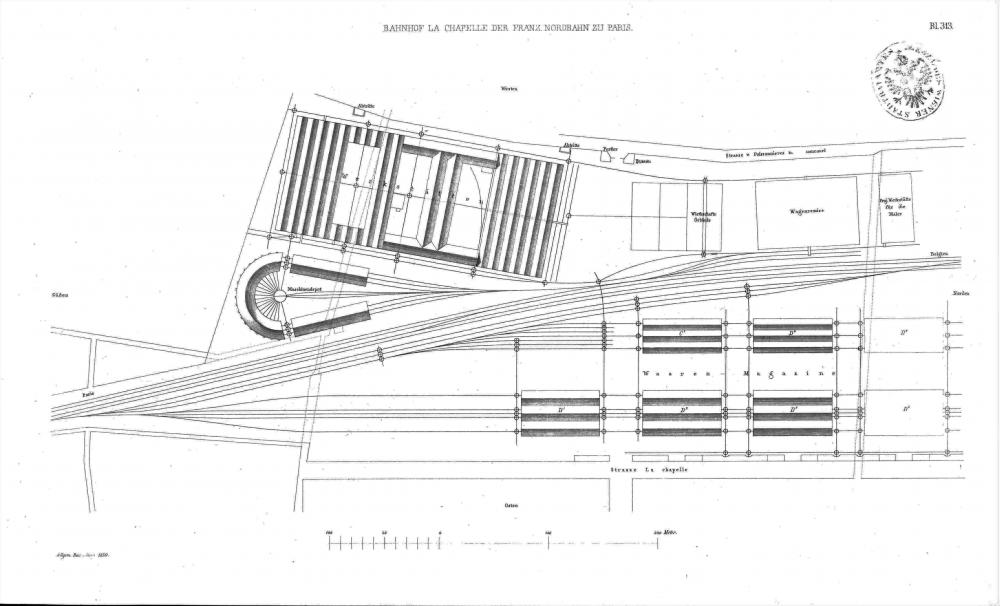

et un plan du dépôt d'avant la dernière guerre, en allemand, retrouvé dans les archives allemandes...avec strasse des poissonniers et de la chapelle

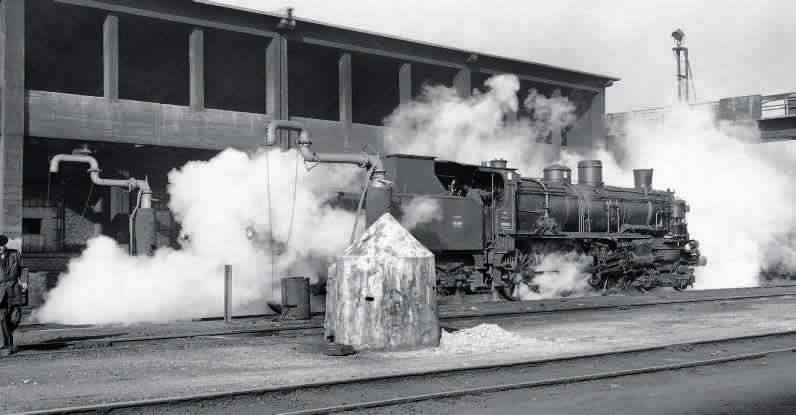

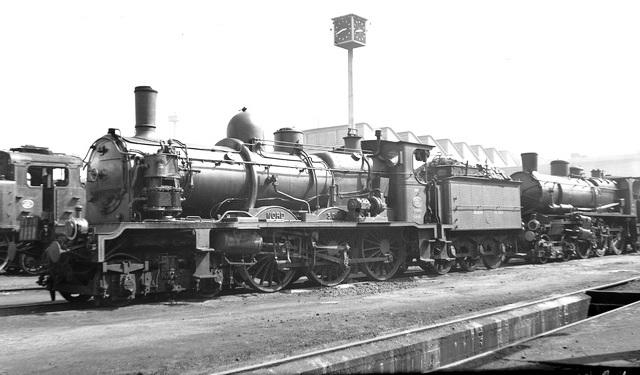

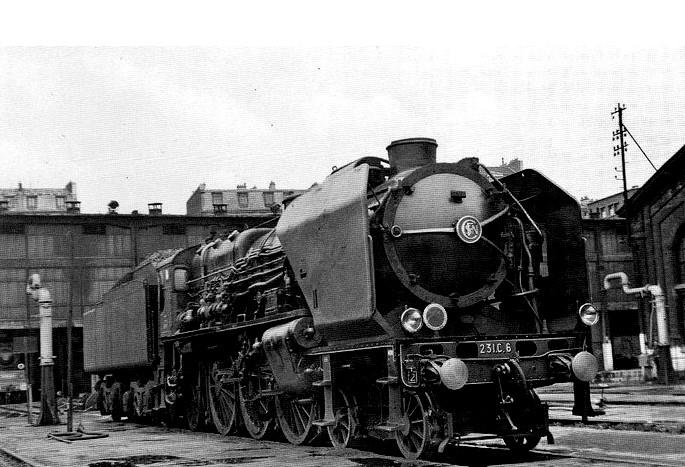

un petit air de vapeur

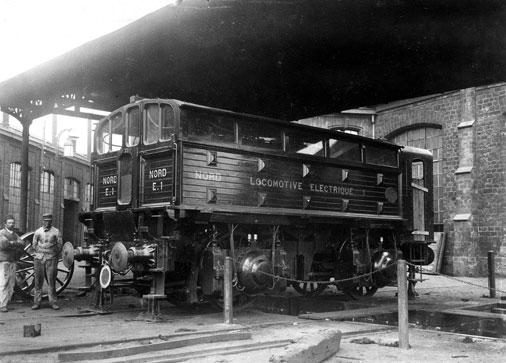

et meme une loc électrique..nord



Modifié 18 mars 2019 par jackv

[Invité jackv]

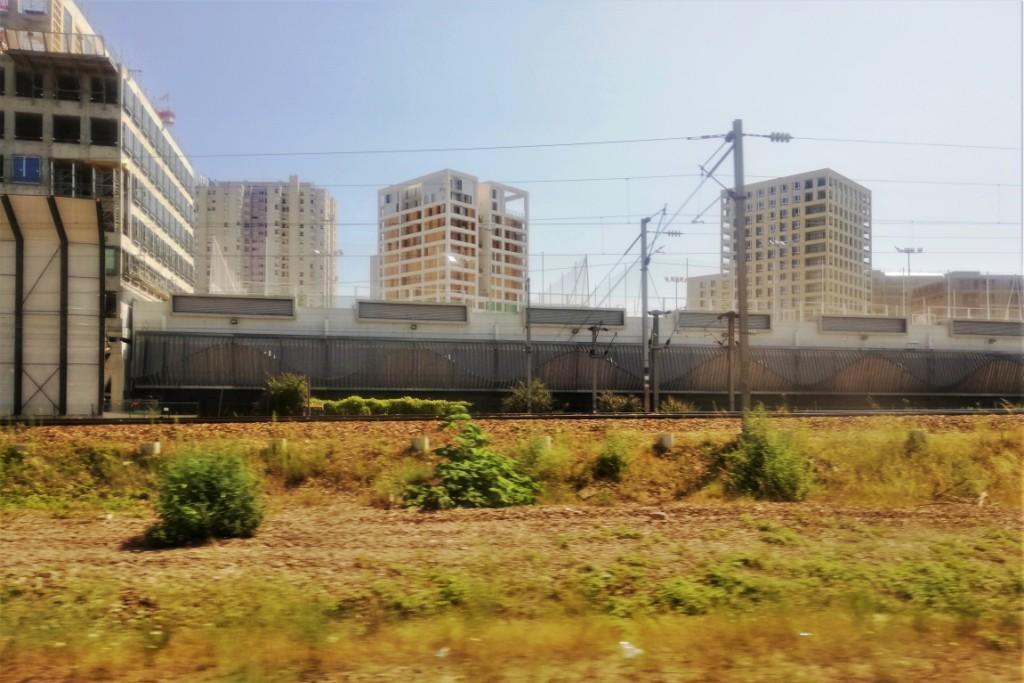

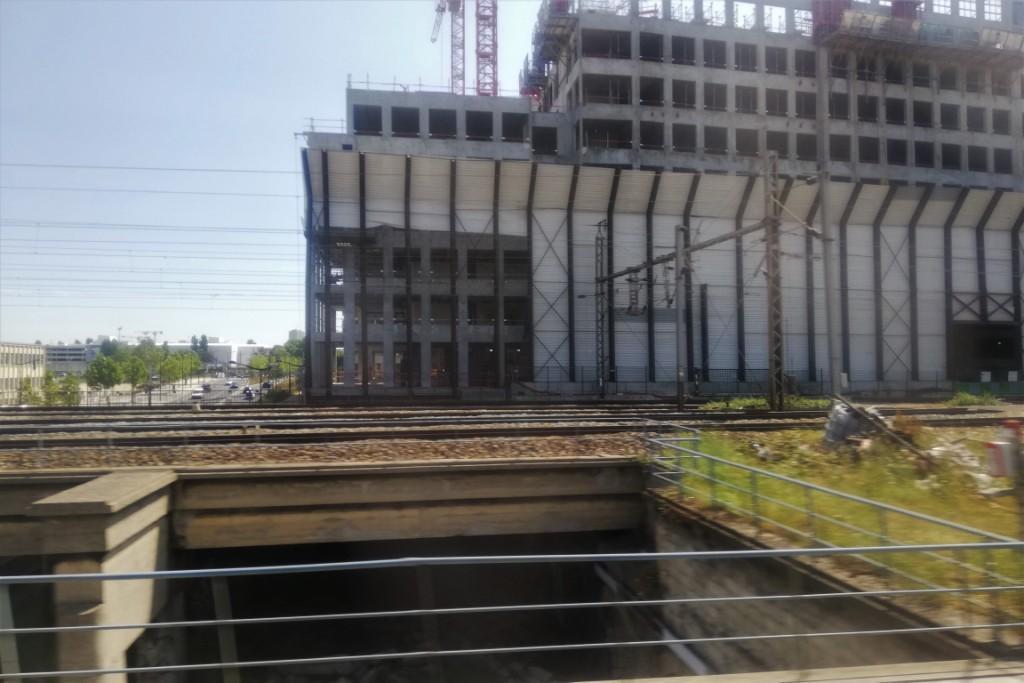

sur chapelle inter ..la construction des appart. va bon train



l'ex  PC en dessous du pont avec des bâtiments en surplomb

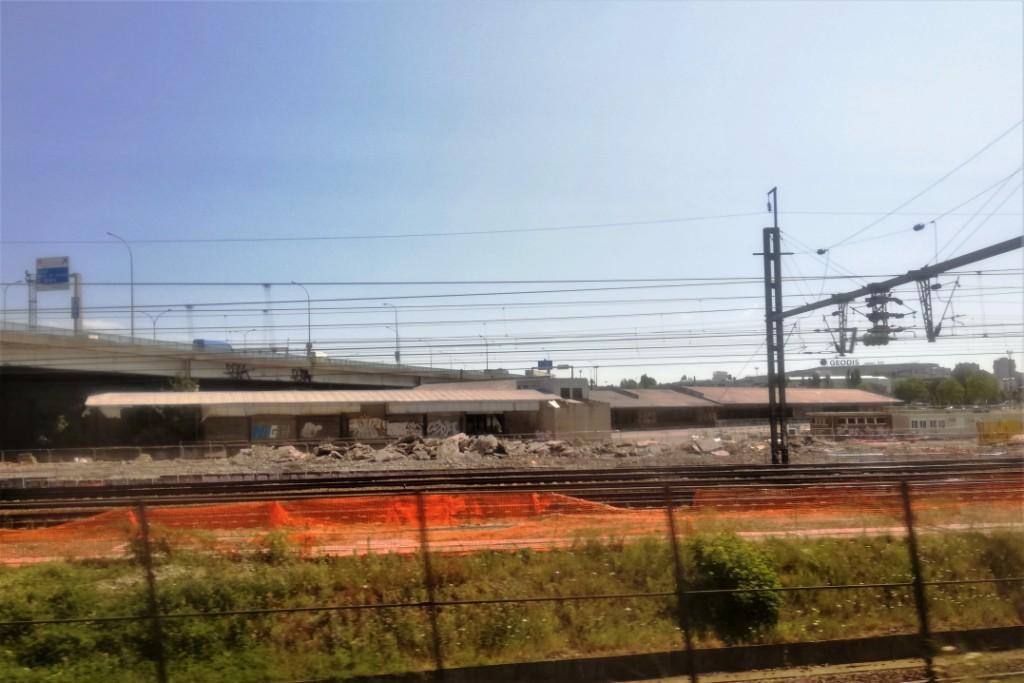

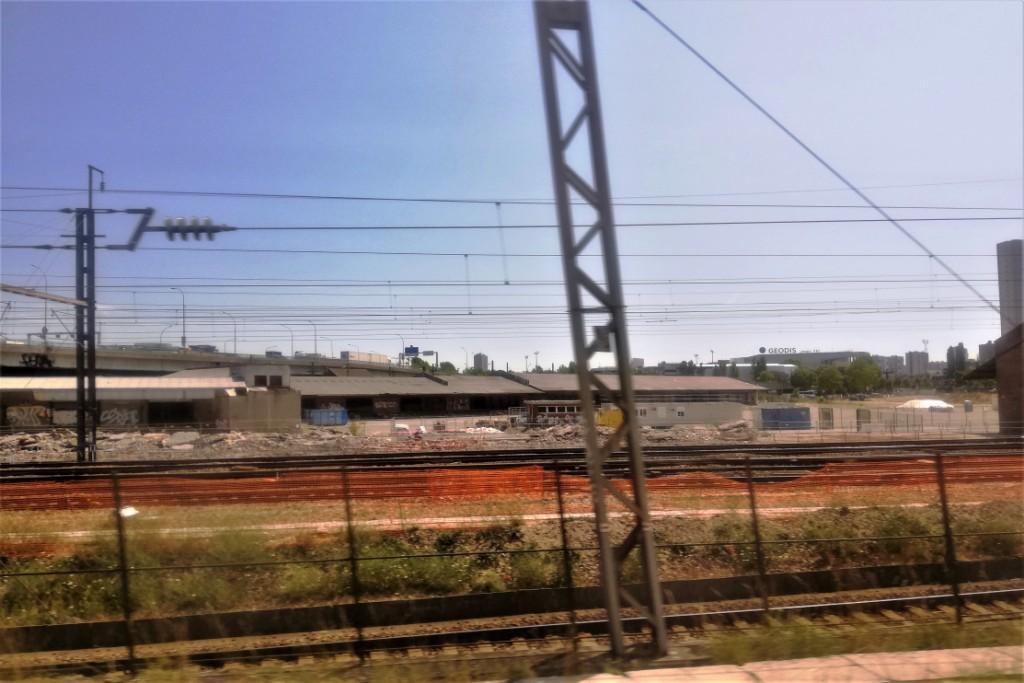

juste après le boulevard des maréchaux la démolition des entrepôts DUBOIS avant le périphérique  ,il y a du roissy express dans l'air









[le jour b]

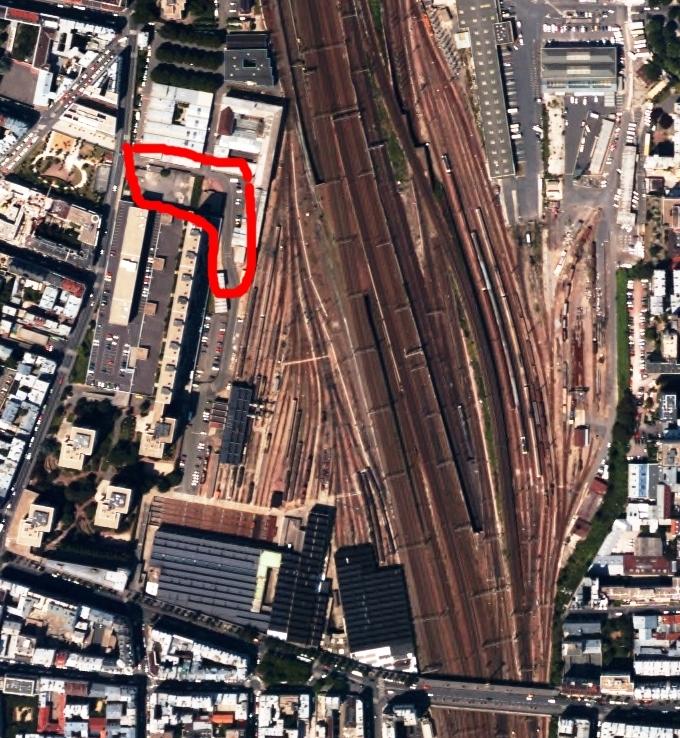

milieu des années 70 il y a meme une "ecole transport" dans ce site

entourée en rouge...



la sortie du cours





[cc27001]

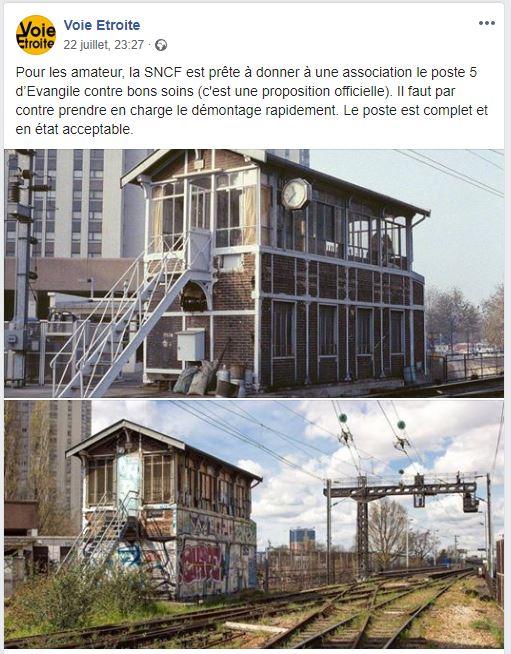

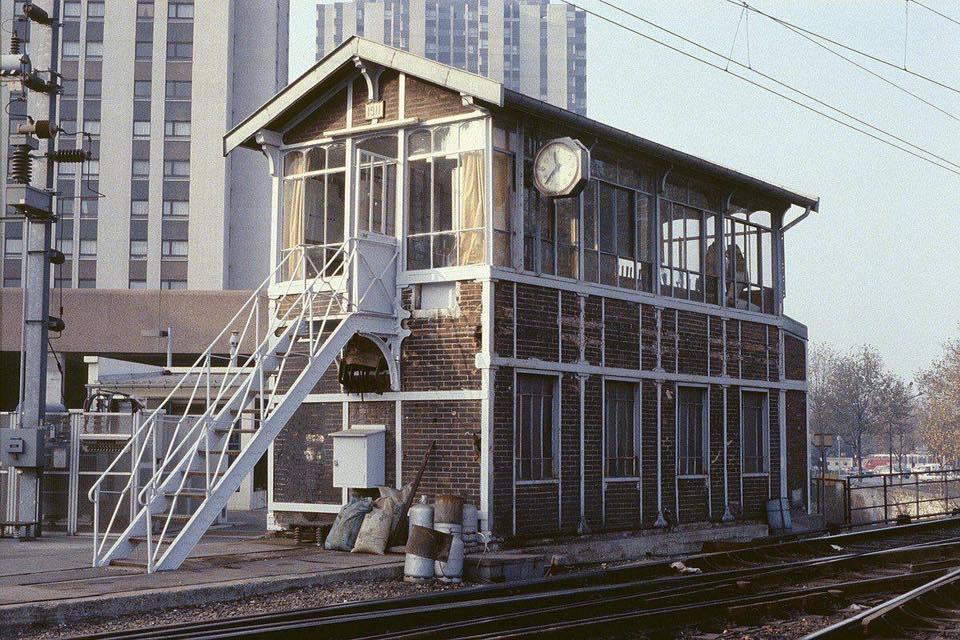

Le poste 5 de chapelle-evangile bientôt démoli démonté ?

https://www.facebook.com/VoieEtroite/posts/2591826550838666

[Invité jackv]

un poste lui aussi surnommé "verdun" et dans les 2 sens de circulation..

[YBE]

C’est en anglais mais voici un lien vers le projet qui a remporté le concours d’architecture sur le site du dépôt de la Chapelle : Old Central Railway Transformed into Socially Sustainable Urban Development in Paris







Modifié 16 septembre 2019 par Yohann G

[yann_foudurail]

J'aime bien le fait qu'ils aient repris l'architecture de certains dépôts de la SNCF

[Invité jackv]

https://www.laviedurail.com/bonnes-feuilles/materiel-1950-1980-300-photos-ferroviaires-inedites/

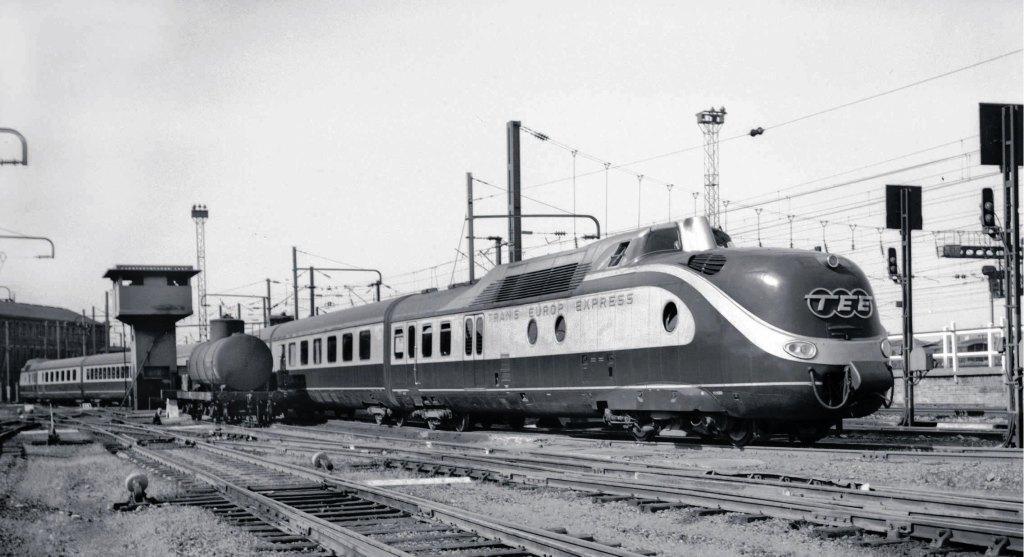

1959 rame TEE allemande au poste a gasoil





[Invité jackv]

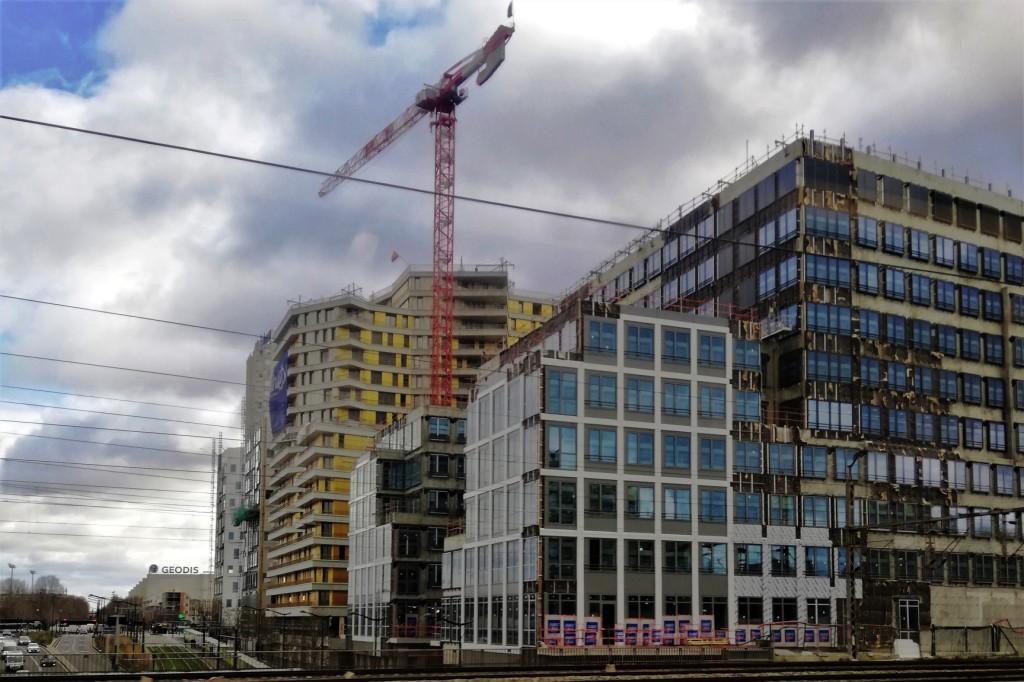

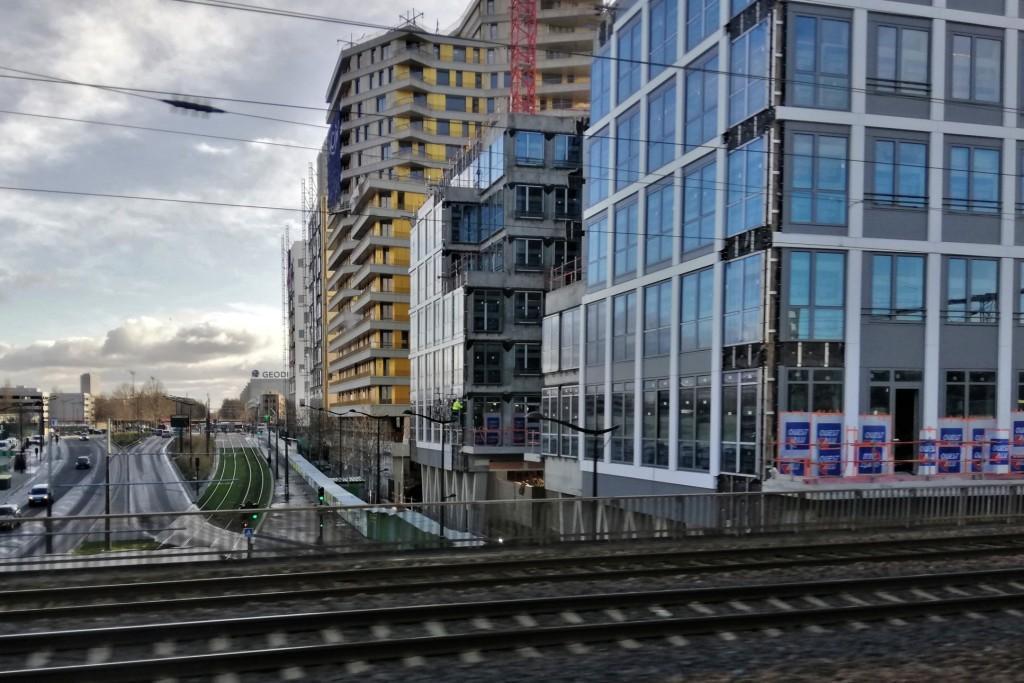

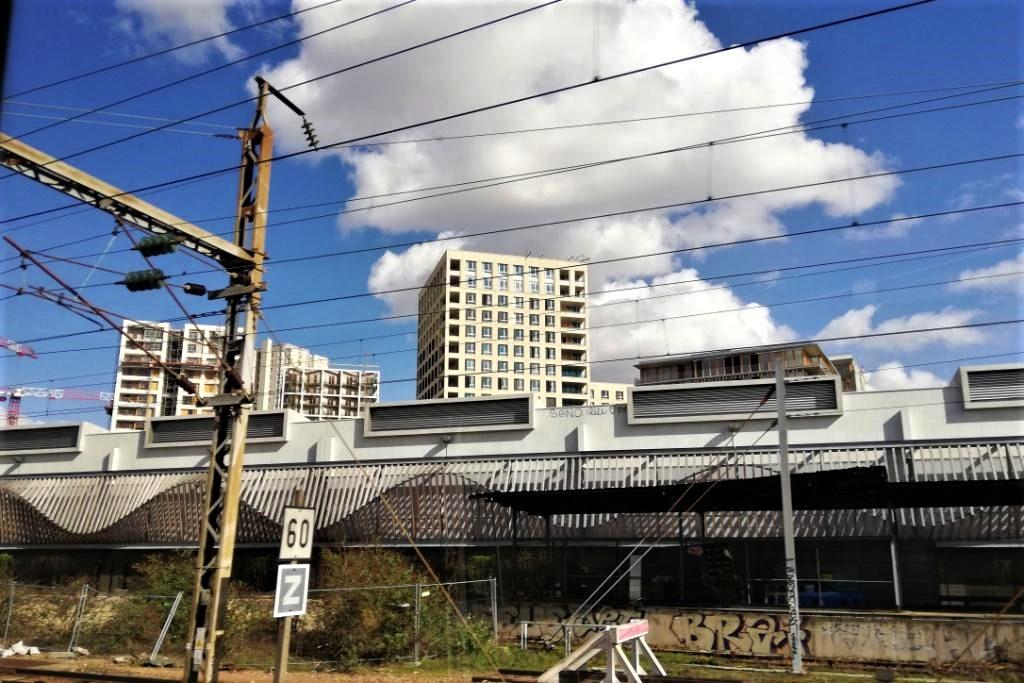

l'evolution de la construction des immeubles a l'emplacement de la chapelle inter et au dessus de la PC



au loin l'entrepot géodis (ex entrepot mac Donald) de l'évangile situé a la place de l'ancien depot de l'évangile

Modifié 29 janvier 2020 par jackv

[Invité jackv]

Une bombe (plutot obus) de la Seconde Guerre mondiale découverte porte de la Chapelle à Paris

"Des mesures restrictives de circulation pour les automobilistes et les piétons ont été prises" écrit la préfecture de police.

L'an dernier, en février, plusieurs milliers d’habitants avaient été évacués, d’autres confinés, le périphérique, l’A1 coupés et le trafic des trains suspendu. Une (grosse) bombe américaine de 500 kilos avait été découverte sur un chantier de la SNCF porte de la Chapelle.



[Invité jackv]

Le 25/07/2019 à 16:44, cc27001 a dit :

Le poste 5 de chapelle-evangile bientôt démoli démonté ?

https://www.facebook.com/VoieEtroite/posts/2591826550838666

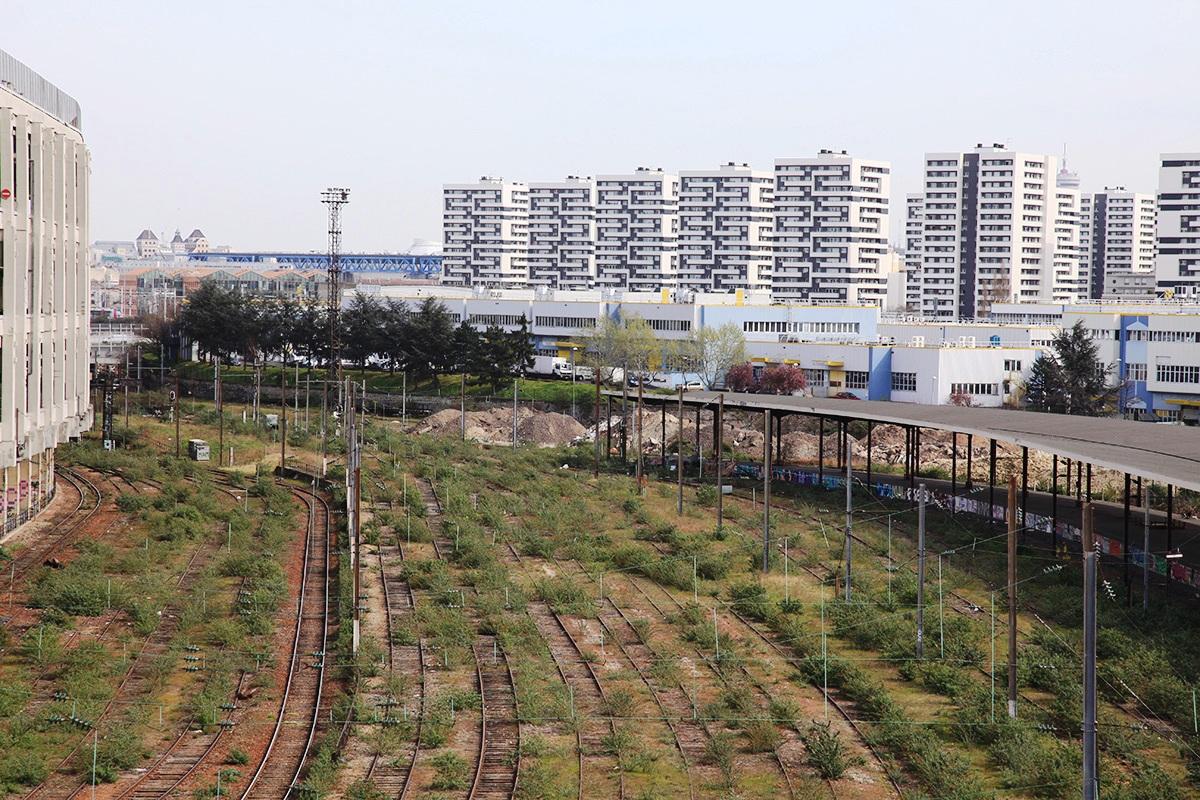

 en complément ..vers l'est, le faisceau de l'évangile et les voies PC

 a gauche géodis (ex mac do)  au fond au loin les anciens moulins de pantin devenu siège d'une banque..

 en blanc les immeubles rue de l'evangile (a la place des gazomètres) rue Moussorgski  et derrière la barre de l'armature métallique de la cité des sciences à la villette ( entre les immeubles et les grands moulins)

Modifié 20 février 2020 par jackv

[YBE]

J’espère que le poste d’aiguillage trouvera preneur...

[Invité jackv]

 les travaux sur chapelle inter et les photos de  certaines constructions ( "inter" parce que ce faisceau et les bâtiments étaient a l'interieur de la limite d'octroi de paris mais appellation avec le temps et devenu " inter" pour internationale)

un ancien site SNCF change de visage

Aménagé par Espaces Ferroviaires, filiale de la SNCF et imaginé par Charles Pictet Architectes et Atelier Martel, ce quartier mixte de 150.000 m² - à ce jour, plus de 100.000 m² ont déjà été livrés - se partage entre des logements, des bureaux, des équipements publics (écoles, crèches, terrains de sport, gymnase, ferme urbaine...) ou encore des espaces verts. Et ce n’est pas tout. Deux innovations se sont greffées au projet.

https://immobilier.lefigaro.fr/article/a-la-porte-de-la-chapelle-un-ancien-site-sncf-change-de-visage_815f07ae-1b66-11eb-99f3-13f32eac07fb/



[H.VINCENT]

Le 20/01/2013 à 12:45, jackv a dit :

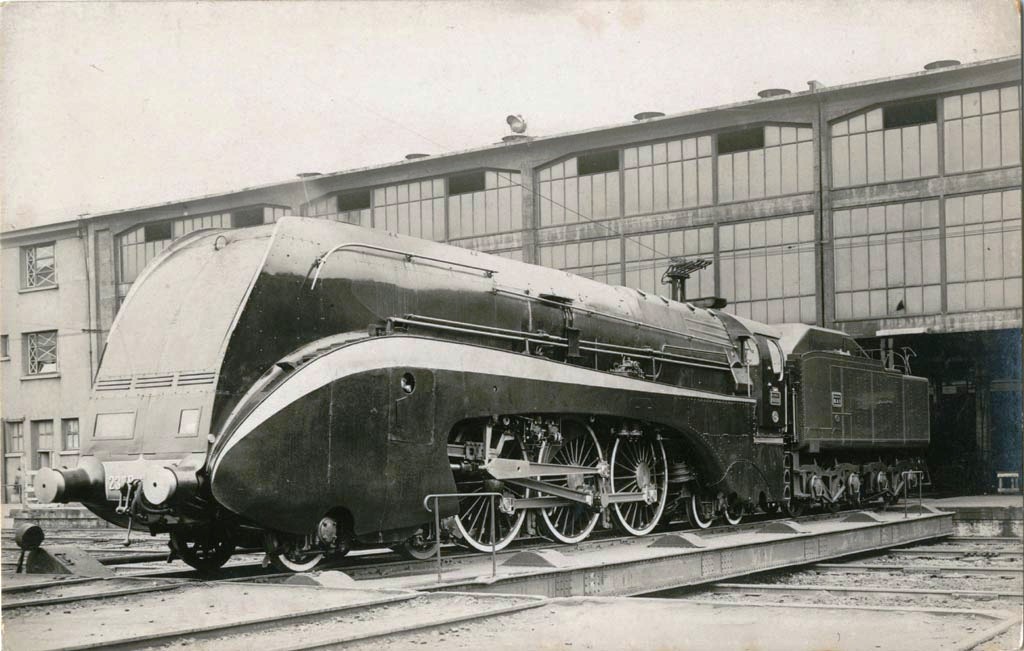

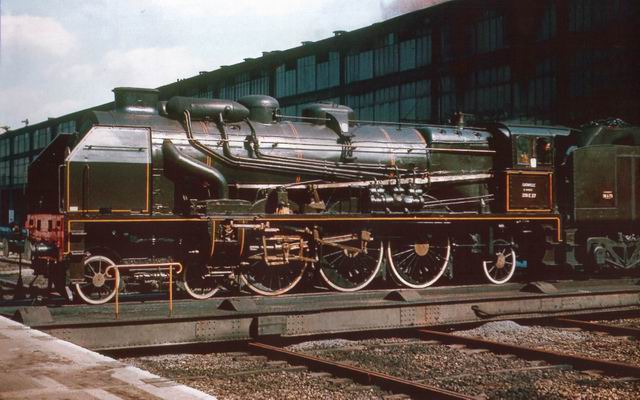

deux superbes photos prises sur le transbordeur....je ne connais pas les auteurs..mais merci a eux







Le 20/01/2013 à 13:57, Invité technicentre a dit :

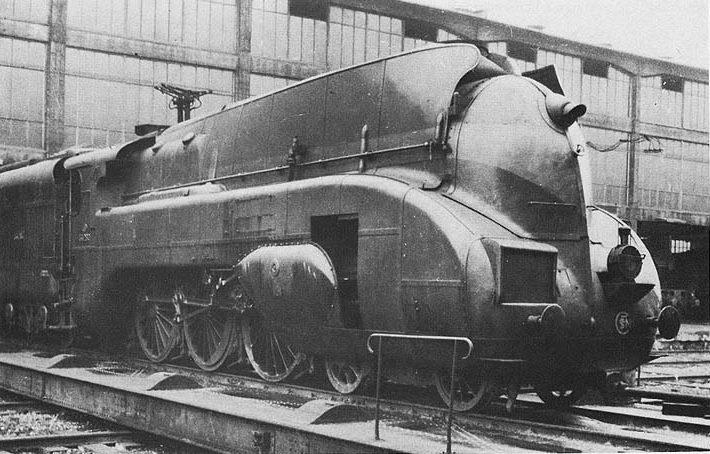

C'est laquelle de Hudson? La R1 ou la S1? (je suis juste sur que ce n'est pas la U1...).

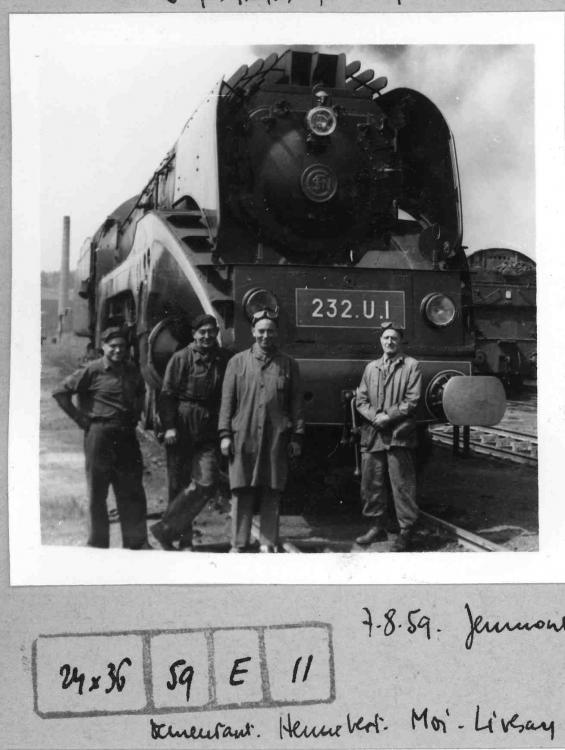

Bonjour, Mon père a dirigé le dépot à la fin de la vapeur pendant une dizaine d'année : de souvenir, concernant la 232 sur le transbordeur, le dépot avait (de souvenir) 3 232 R et la 232 U1  et je crois me souvenir que la S était un prototype trop caréné qui chauffait trop et qui a du être transformée ?  si nécessaire, en cherchant j'ai un document sur l'historique technique de ces dernières vapeurs construites.

Par contre la 231 sur le transbordeur, je pense à une photo noire et blanc de l'époque, qui a été "mal" colorée, car je n'ai à cette période, jamais vu de locomotive chocolat sur le Nord.



.

[H.VINCENT]

Le 23/01/2013 à 11:02, jackv a dit :

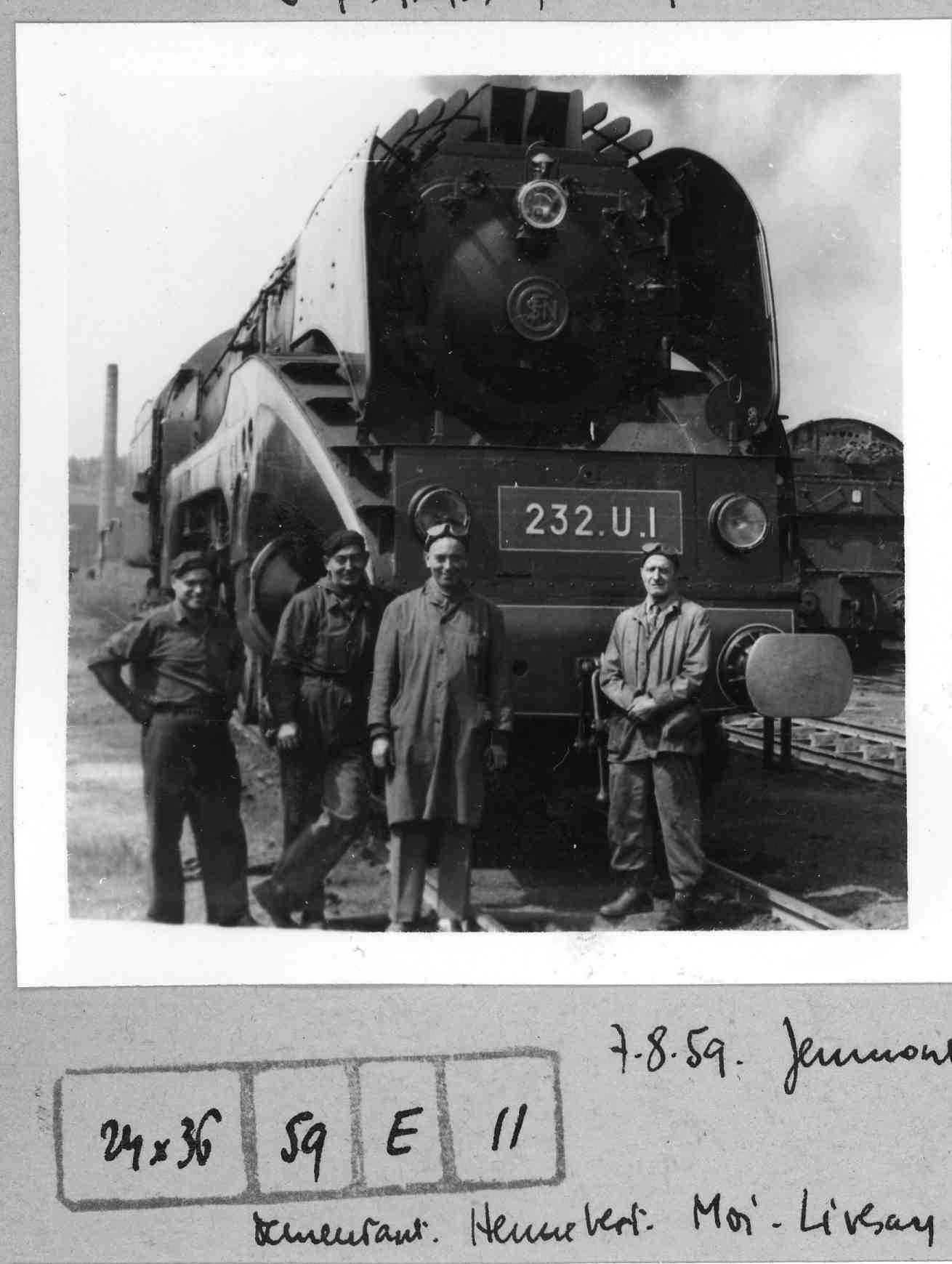

un petit HS emprunté dans le livre Paris nord et sa banlieue de D Leroy et P. H. Bellot édition LVDR



le deuxième chef mec en partant de la Gauche (M.L) a fini sa carrière comme chef de dépôt a Bobigny dans le fin des années 80 et je l'ai revu sur certaines photos du 75 emme anniversaire de la SNCF..



Le Chef Mec à gauche du temps où il était à La Chapelle, s'appelait "LESEIGNEUR", dit "Monsieur Leseigneur ou mécanicien des Rois ! ", une forte personnalité sympathique car il escortait les équipes quand il y avait une personnalité importante dans le train.

[BB 15063]

Il y a 5 heures, H.VINCENT a dit :

Le Chef Mec à gauche du temps où il était à La Chapelle, s'appelait "LESEIGNEUR", dit "Monsieur Leseigneur ou mécanicien des Rois ! ", une forte personnalité sympathique car il escortait les équipes quand il y avait une personnalité importante dans le train.

en complément:

Le 11/04/2016 à 01:26, VINCENT_Jacques a dit :

Bonjour,

Permettez moi de vous indiquer que le premier Chef Mec à gauche se nommer LESEIGNEUR, c'était le "mécanicien des rois" du     Dépot de La Chapelle. Dés qu'un roi, ou une autorité était annoncé voyageant dans le train, officiellement ou incognito, c'était lui qui "accompagnait" le train (Chef Mec accompagnant en cabine l'équipe titulaire de la locomotive). Il était réputé comme chef mec, capable de conduire toutes les locomotives à vapeur du Dépot, sur toutes les lignes. Au Nord, tout le monde connaissait "Monsieur LESEIGNEUR", c'était une trés forte personnalité. Il a eu un "pépin" que la direction ne lui a jamais pardonné, et qui l'a bloqué dans sa carrière.

Merci de faire revivre tous ces souvenirs.

effectivement,pour avoir eu un Tonton mécanicien "titulaire" de la 231E22 (restaurée version 3.1192 "chocolat" Nord à la Cité du train à Mulhouse),puis entre autre Chef de Feuille à Paris-la-Chapelle,

j'ai eu droit aux histoires de "Mr LESEIGNEUR" ,le "mécanicien des Rois" ...

[Invité jackv]

Il y a 18 heures, H.VINCENT a dit :

Le Chef Mec à gauche du temps où il était à La Chapelle, s'appelait "LESEIGNEUR", dit "Monsieur Leseigneur ou mécanicien des Rois ! ", une forte personnalité sympathique car il escortait les équipes quand il y avait une personnalité importante dans le train.

et celui qui a pris sa succession comme ctrap surveillance en ligne des ADC du 120/1 est sur cette photo devant l'affichage circulation au 1er étage, de la chapelle

Modifié 4 janvier 2021 par jackv
