Salut à tous,

Un peu de nouvelles sur l'avancement des mes pérégrinations ferroviaires au 1/160.

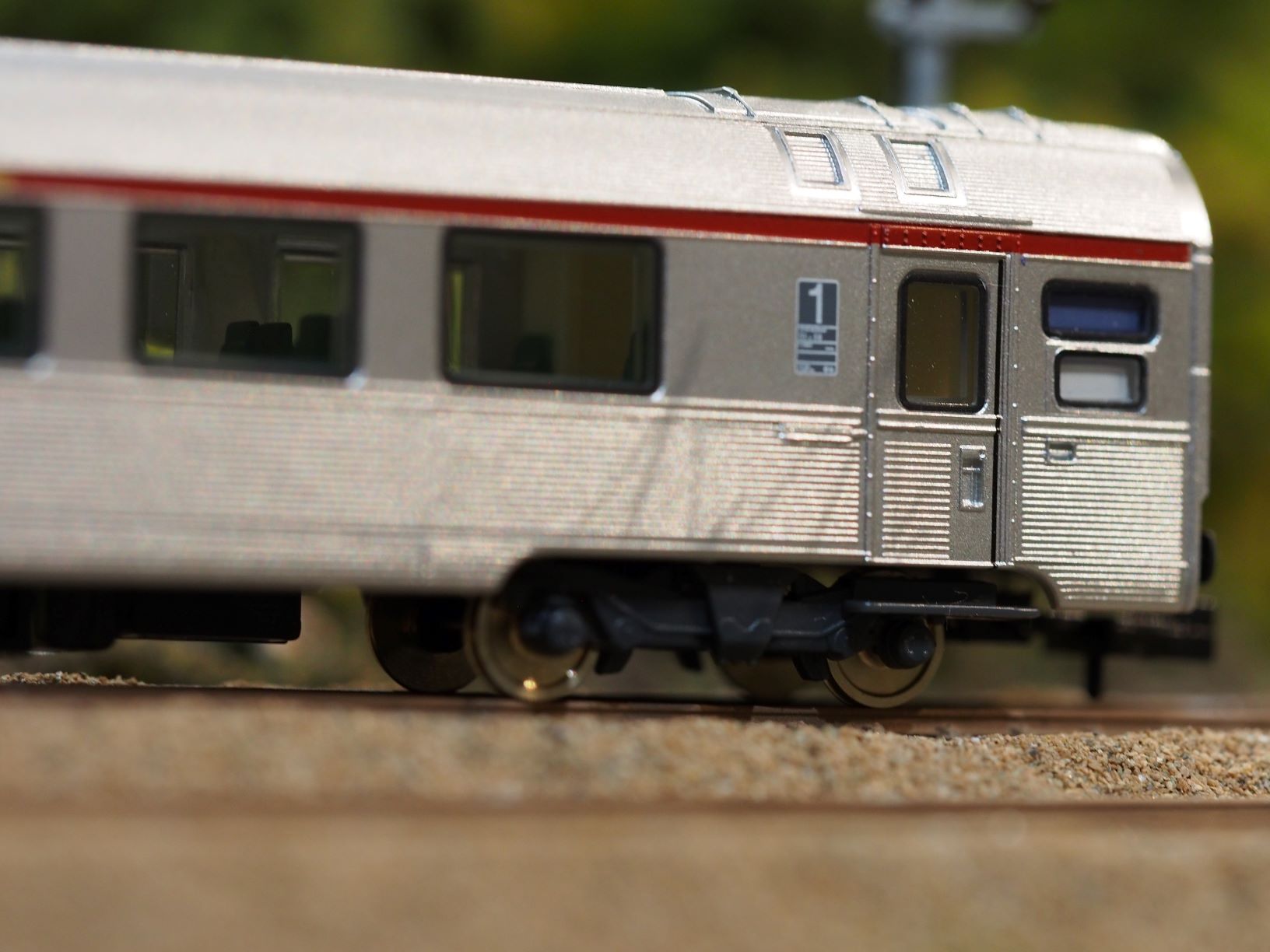

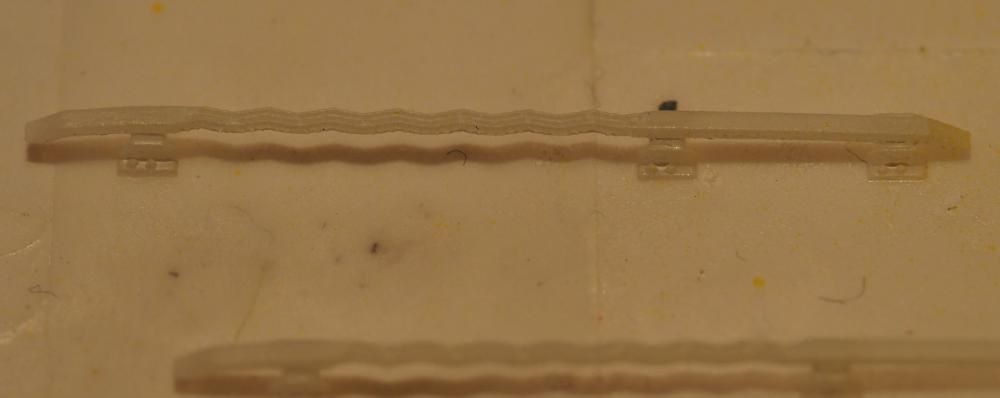

Je continue avec le développement de la voie en utilisant la technique de l'impression 3D. J'en ai profité pour faire quelques test sur un coupon pour avoir un ballast suffisamment fin. Je me suis finalement rabattu sur du ballast prévu pour l'échelle Z (1/220) et je trouve que la granulo se rapproche vraiment mieux d'une transposition au 1/160.

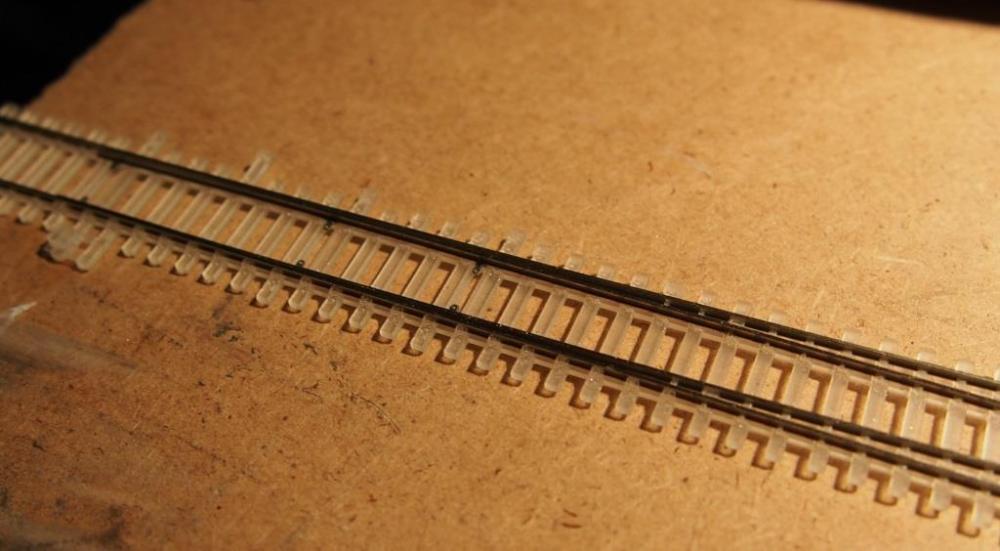

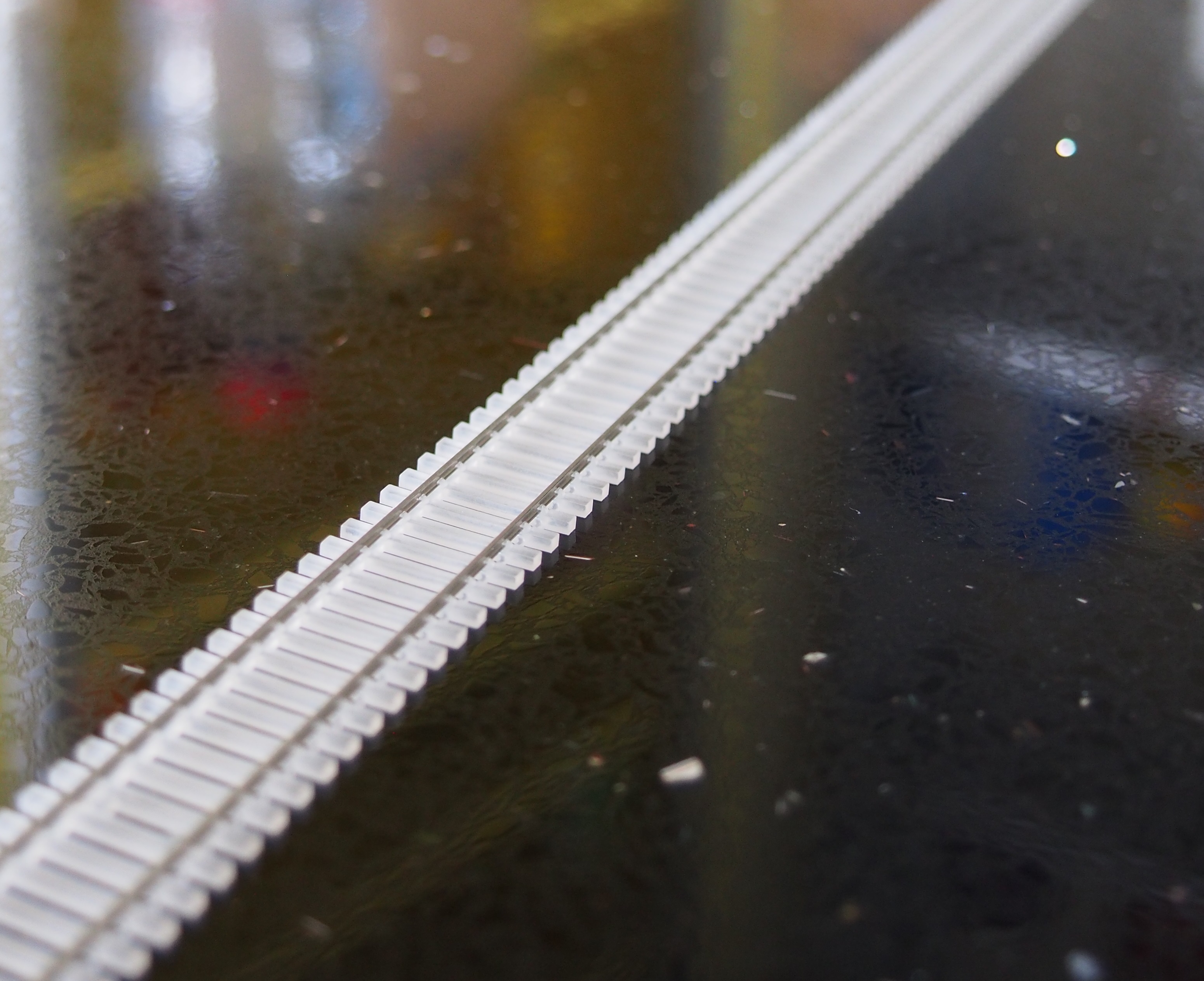

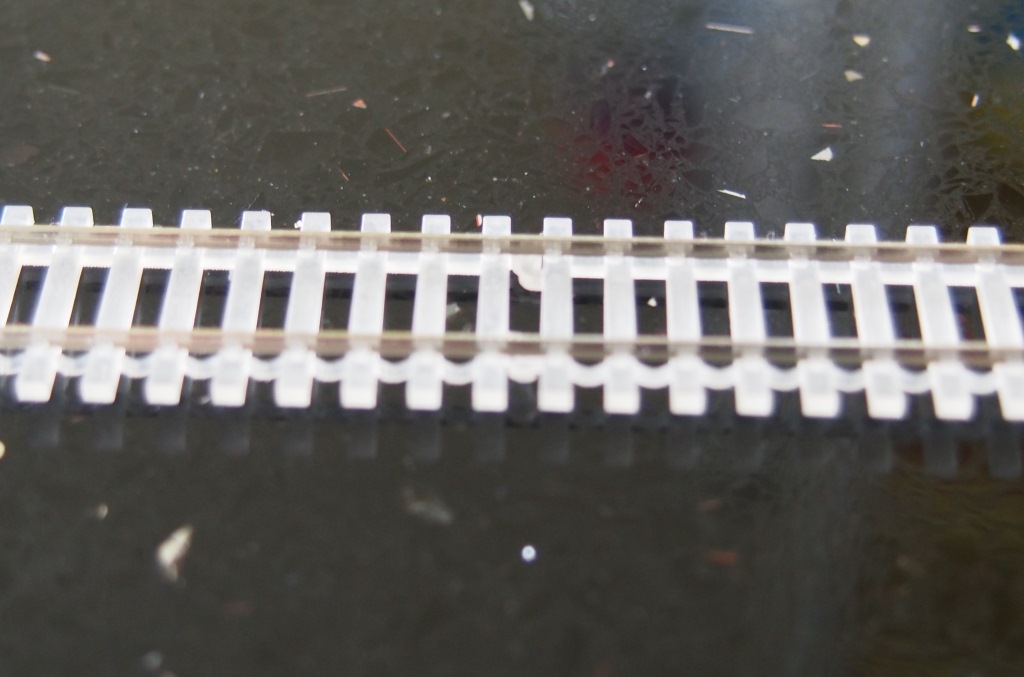

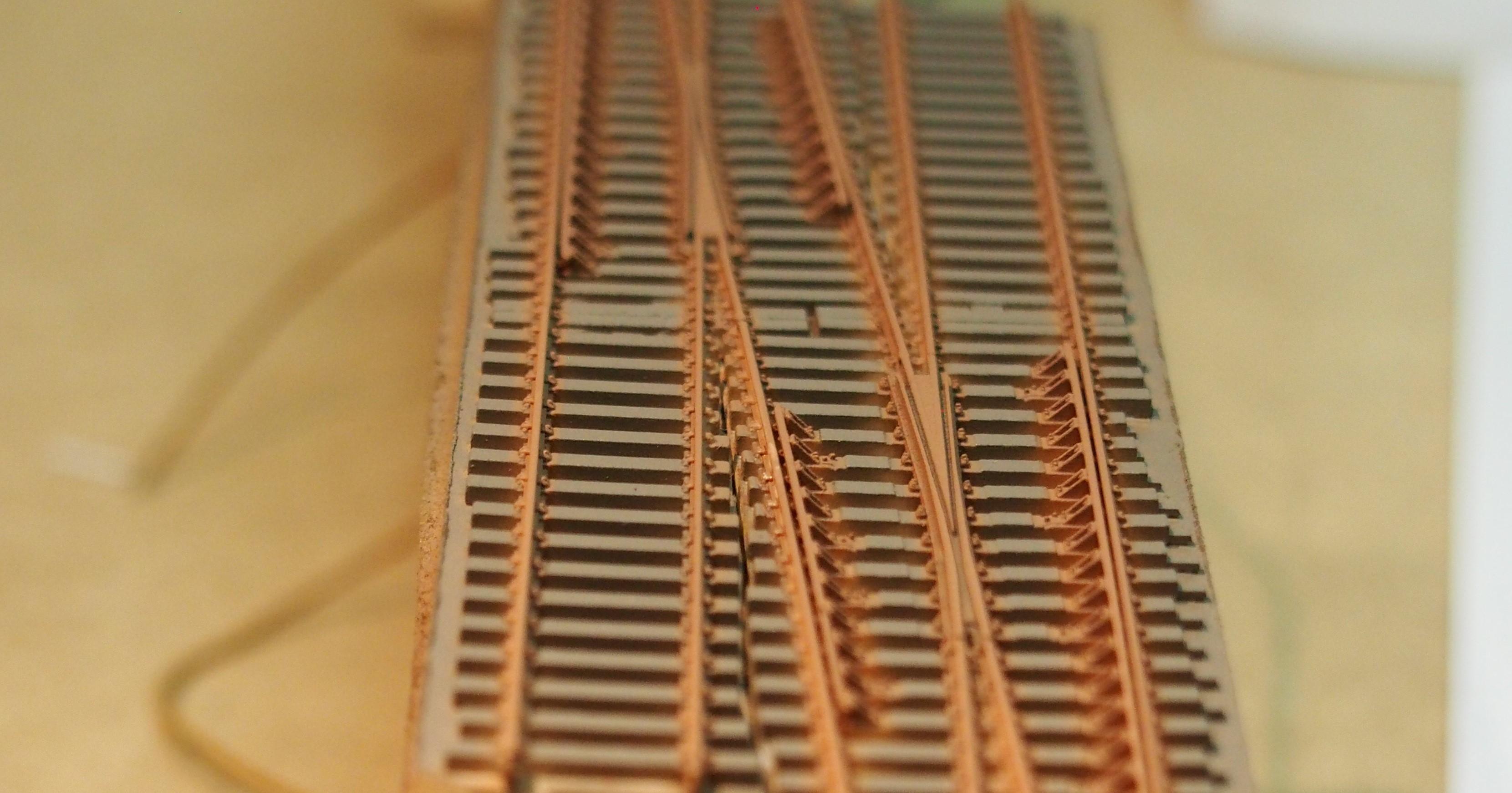

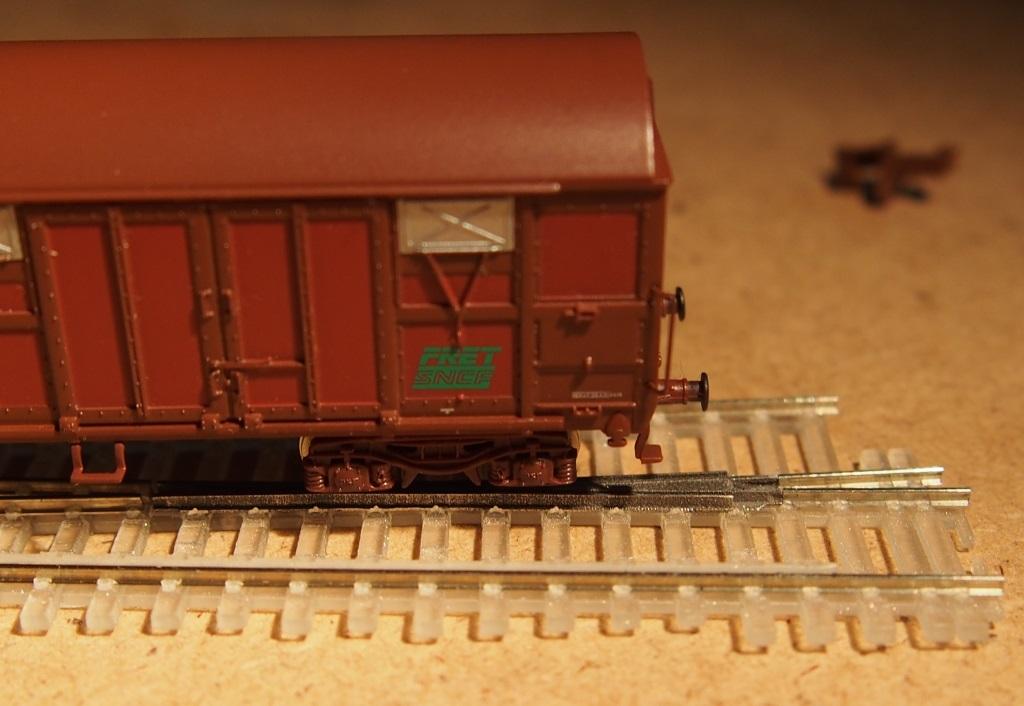

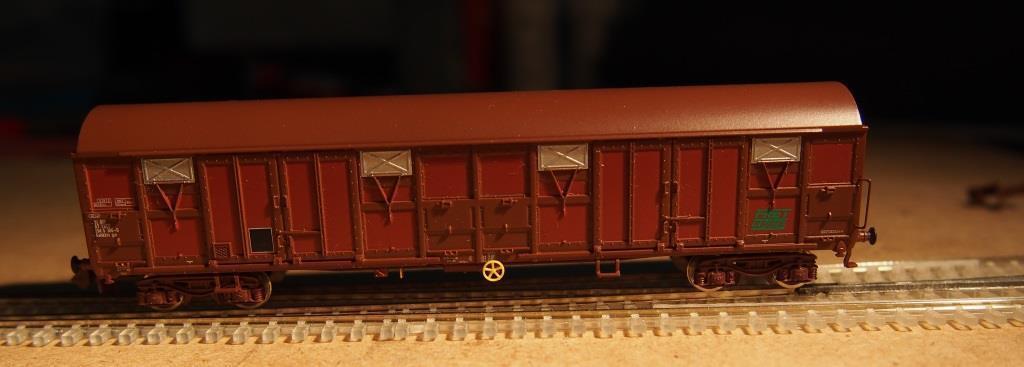

Profilés UIC60 enfilés avant peinture :

Bois 20.jpgBois 21.jpg

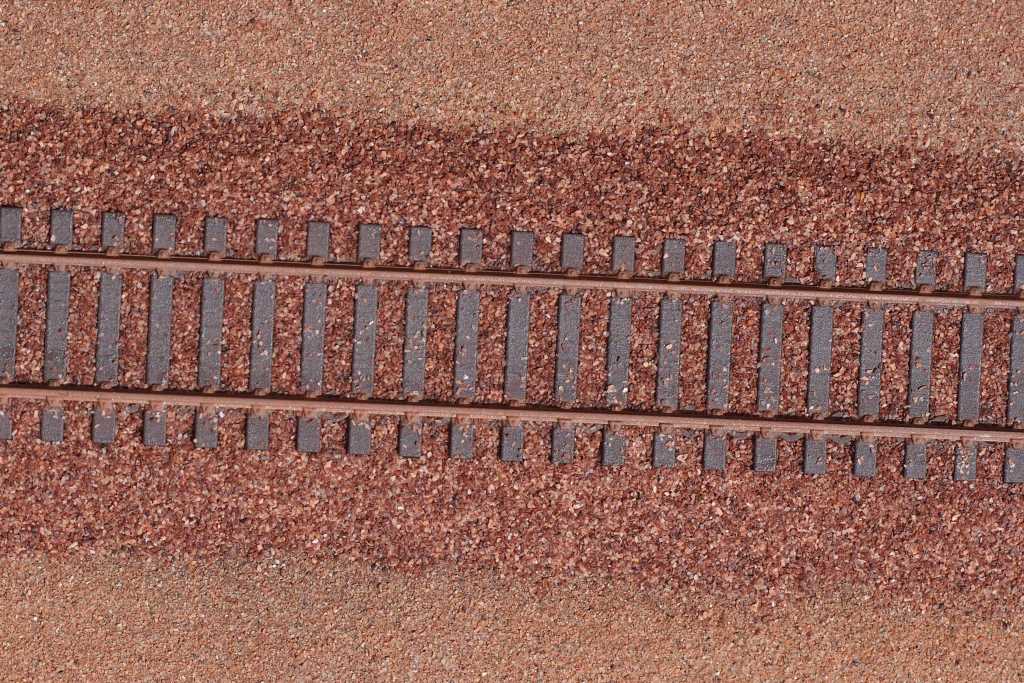

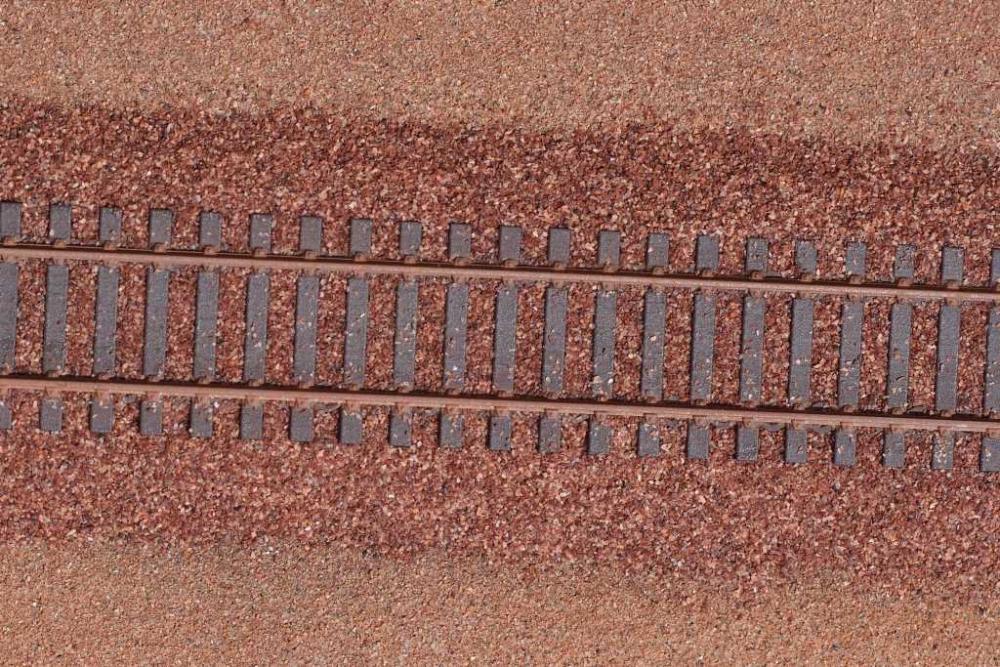

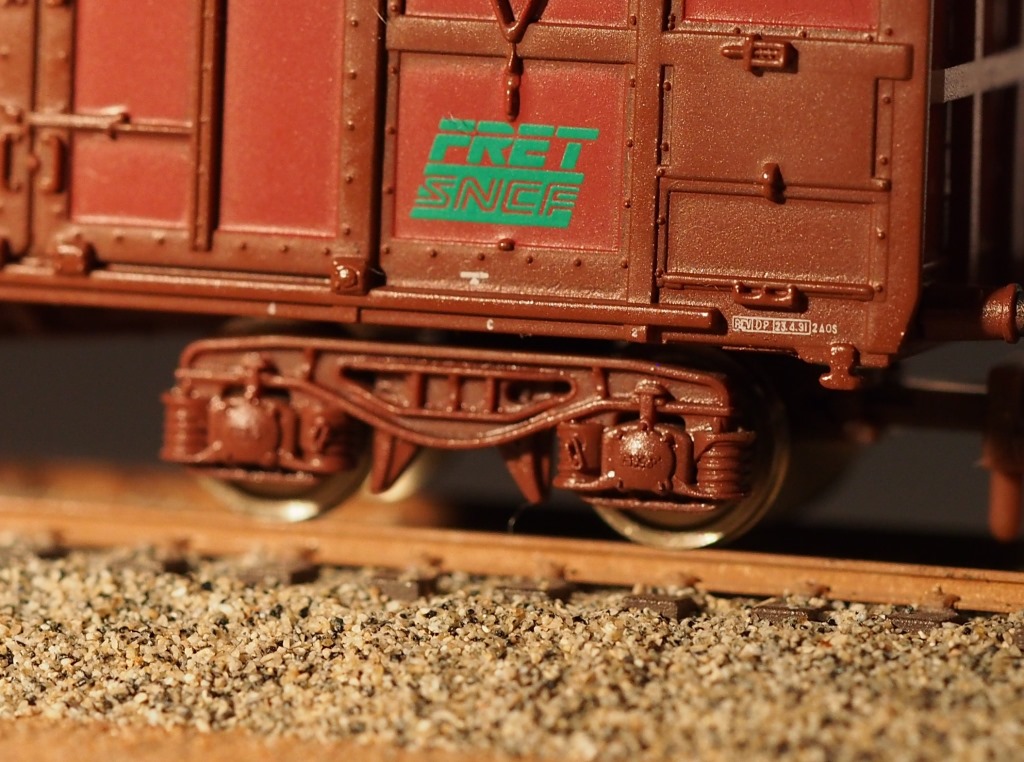

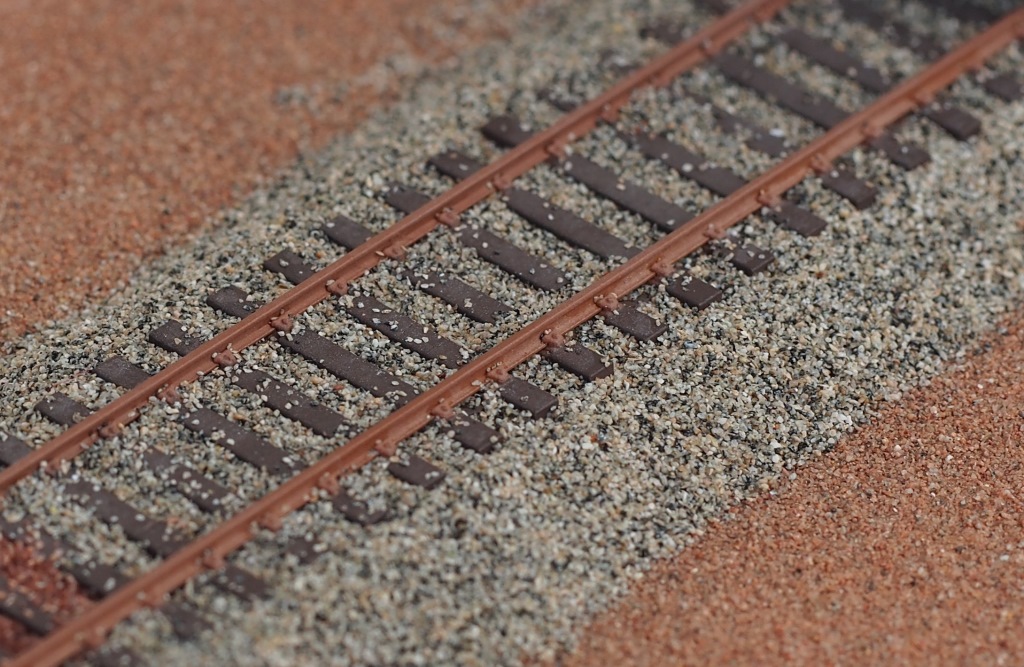

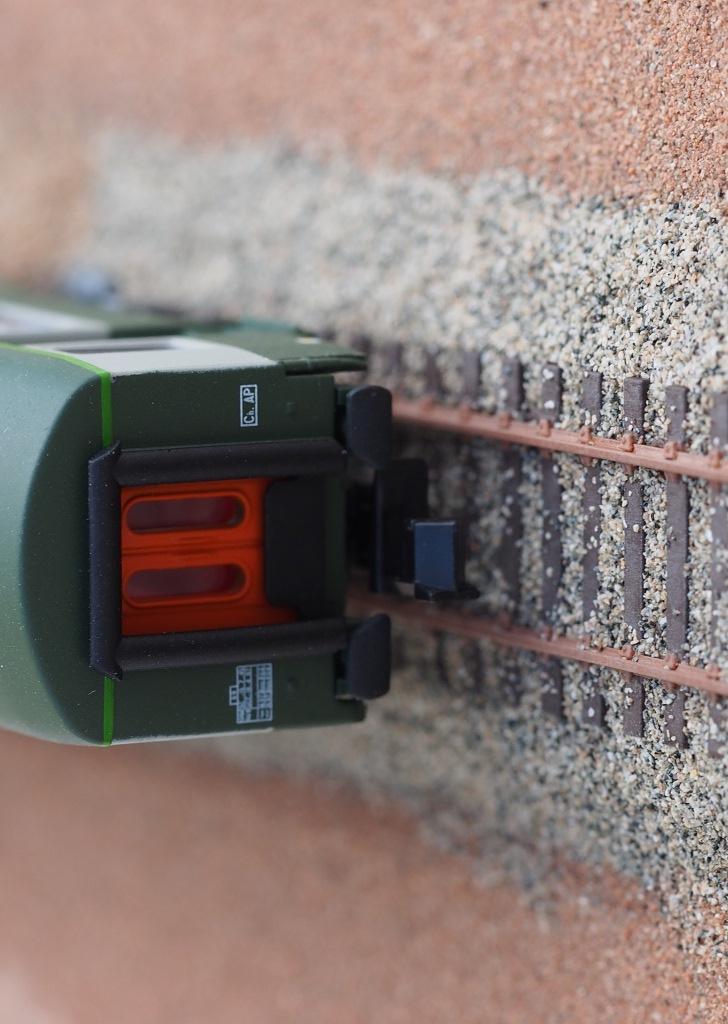

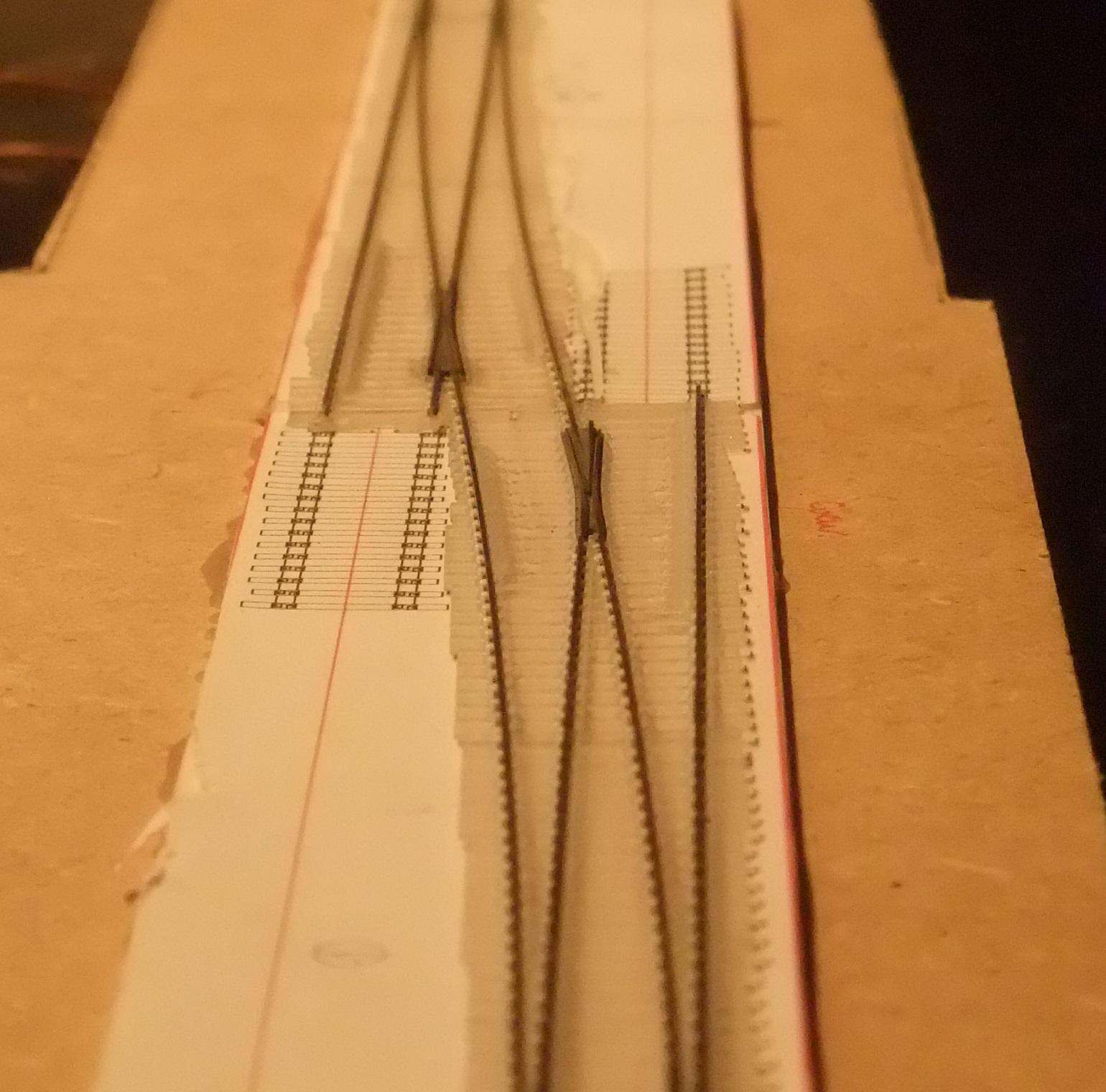

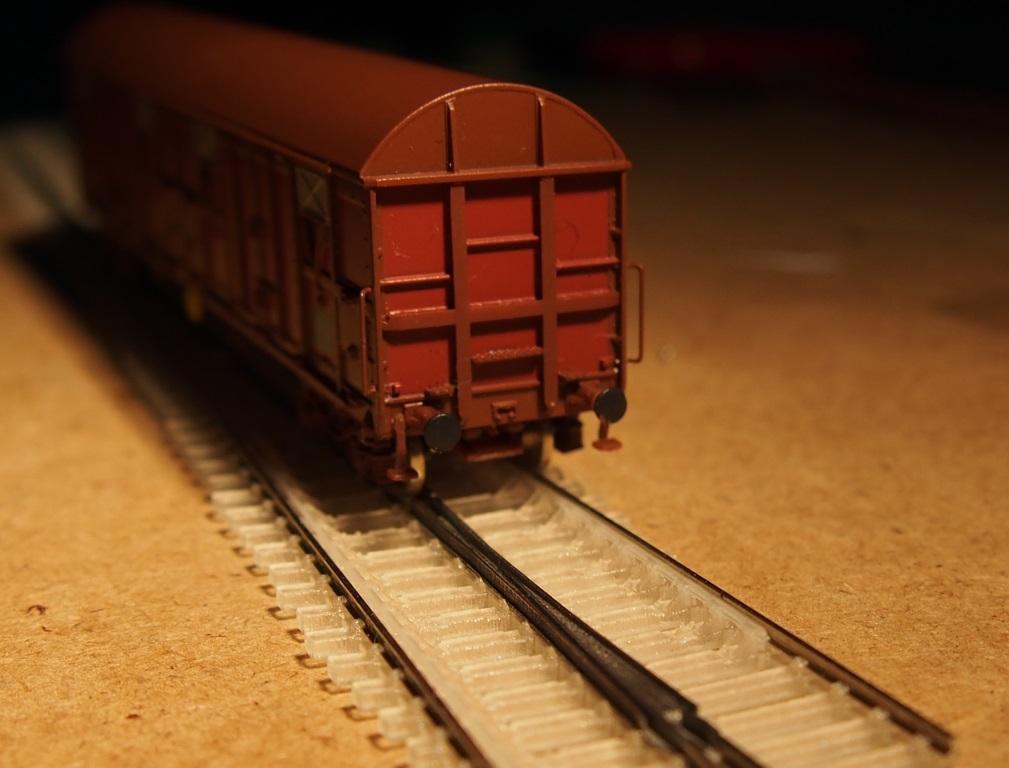

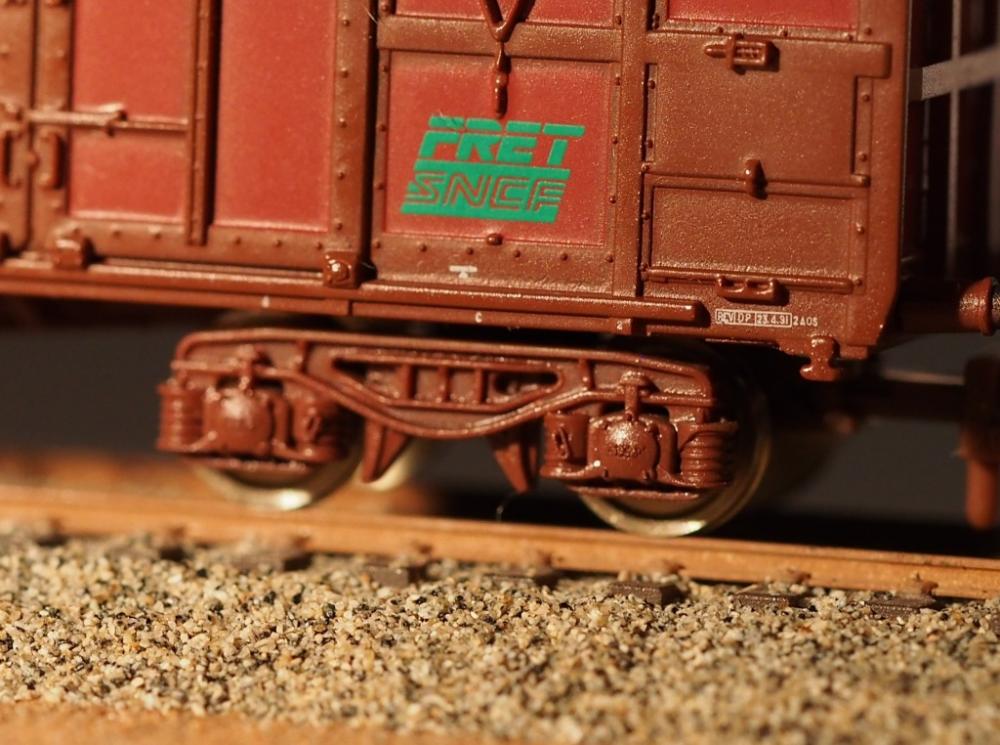

Pose d'un petit coupon ballasté et peint (avec différentes teintes de ballast :

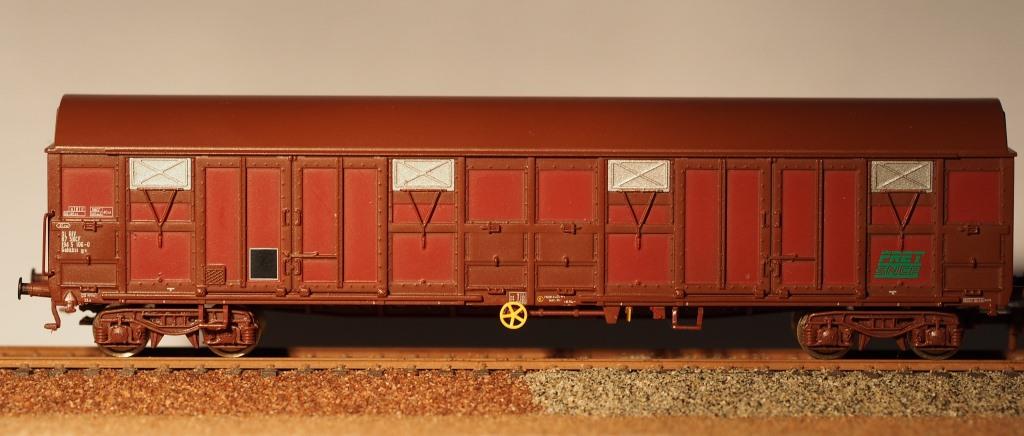

Bois 3.jpgBois 4.jpgBois 30.jpgBois 31.jpg

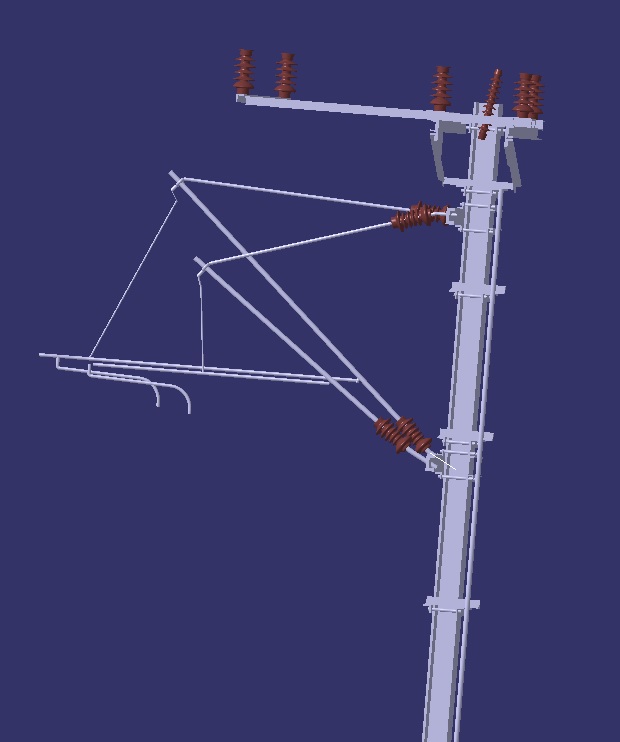

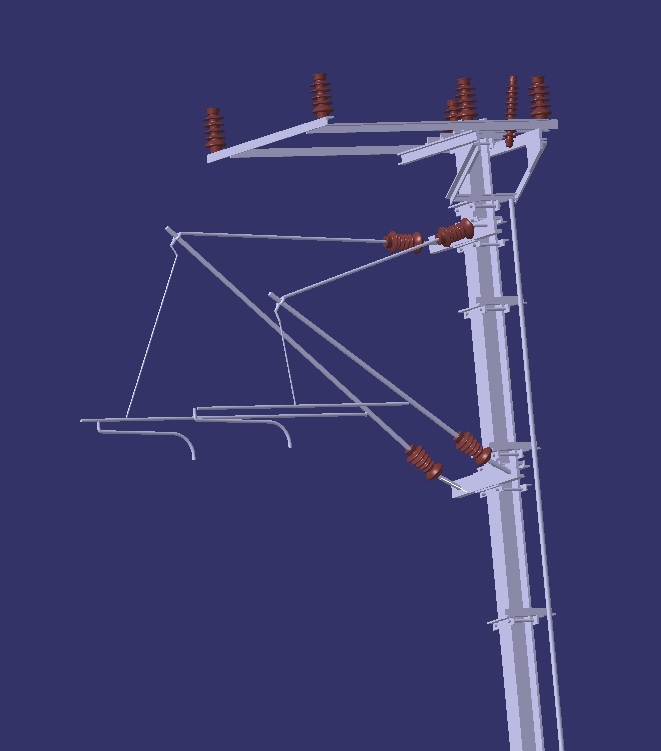

En parallèle, je me réattaque à la caténaire mais là je n'en suis qu'à dessiner les plans des supports (mon plan de piquetage est au moins fait !)

@+ pour la suite

Rémy

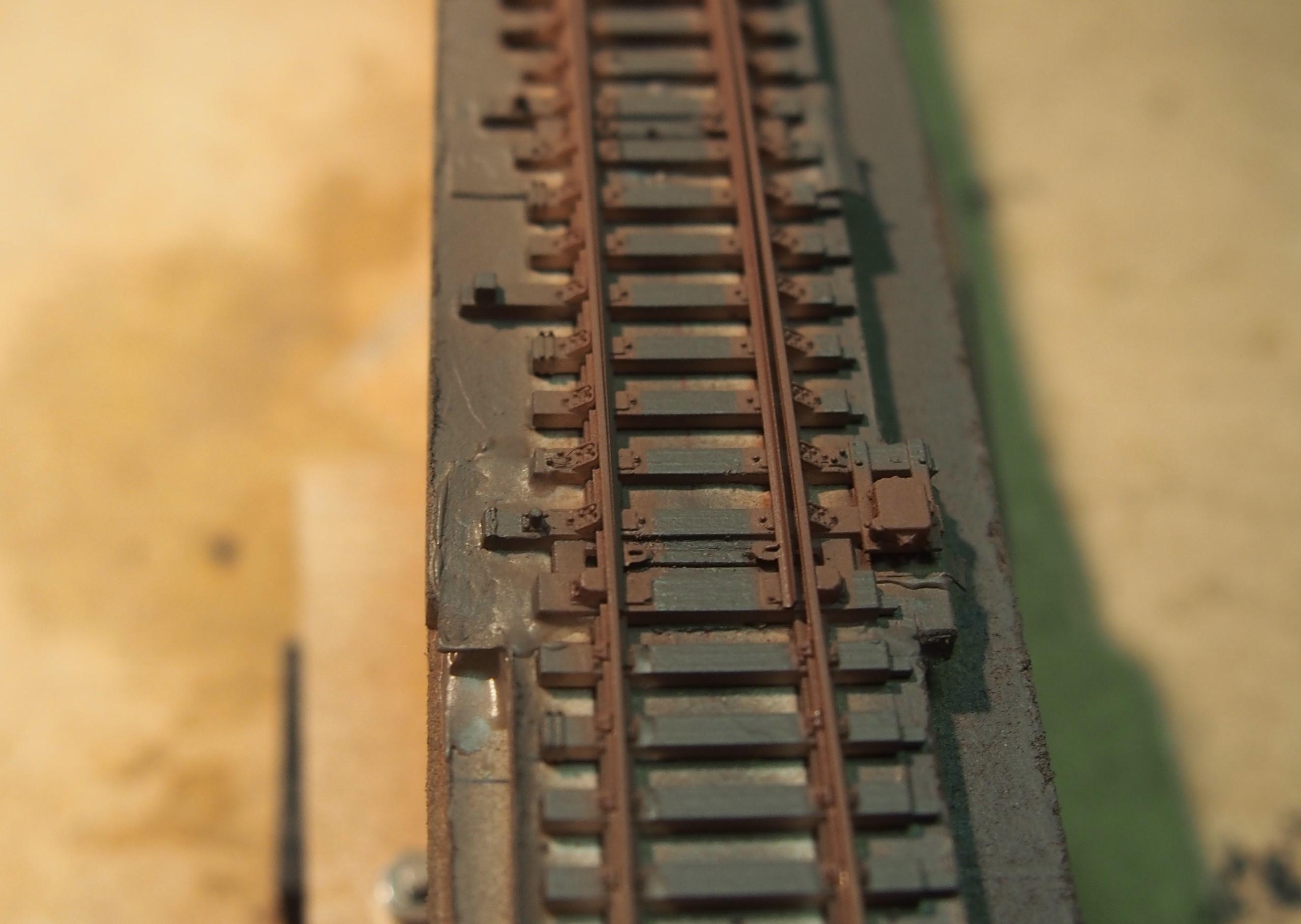

Bois 5.jpg

  • J'aime 2
  • J'adore 5
Lien vers le commentaire
Partager sur d’autres sites

  • 1 année plus tard...

Salut à tous,

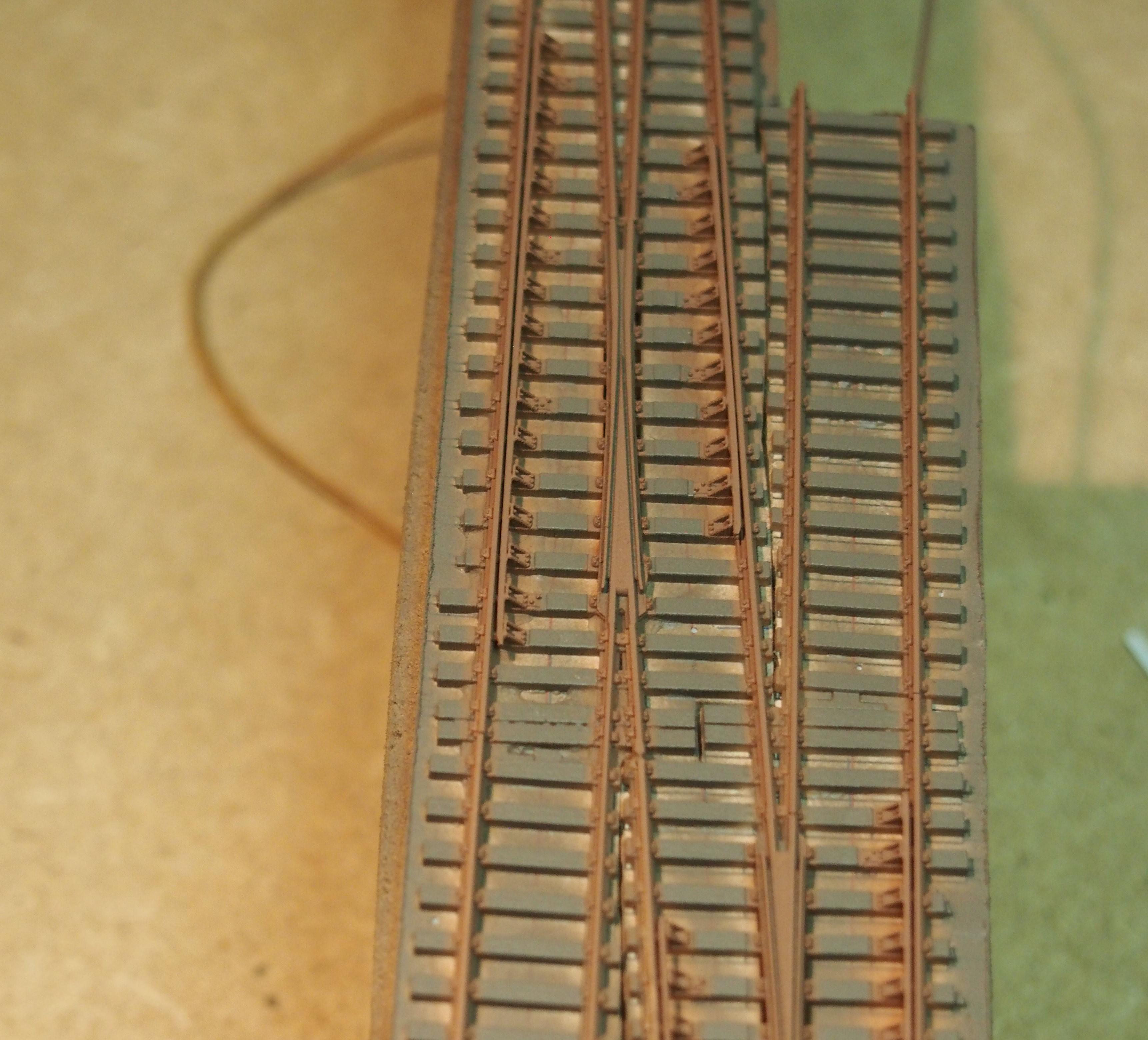

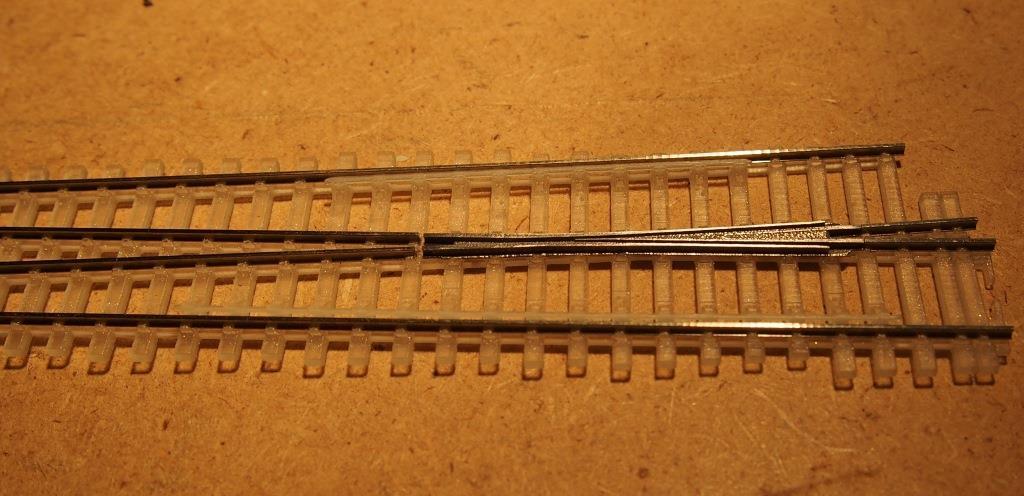

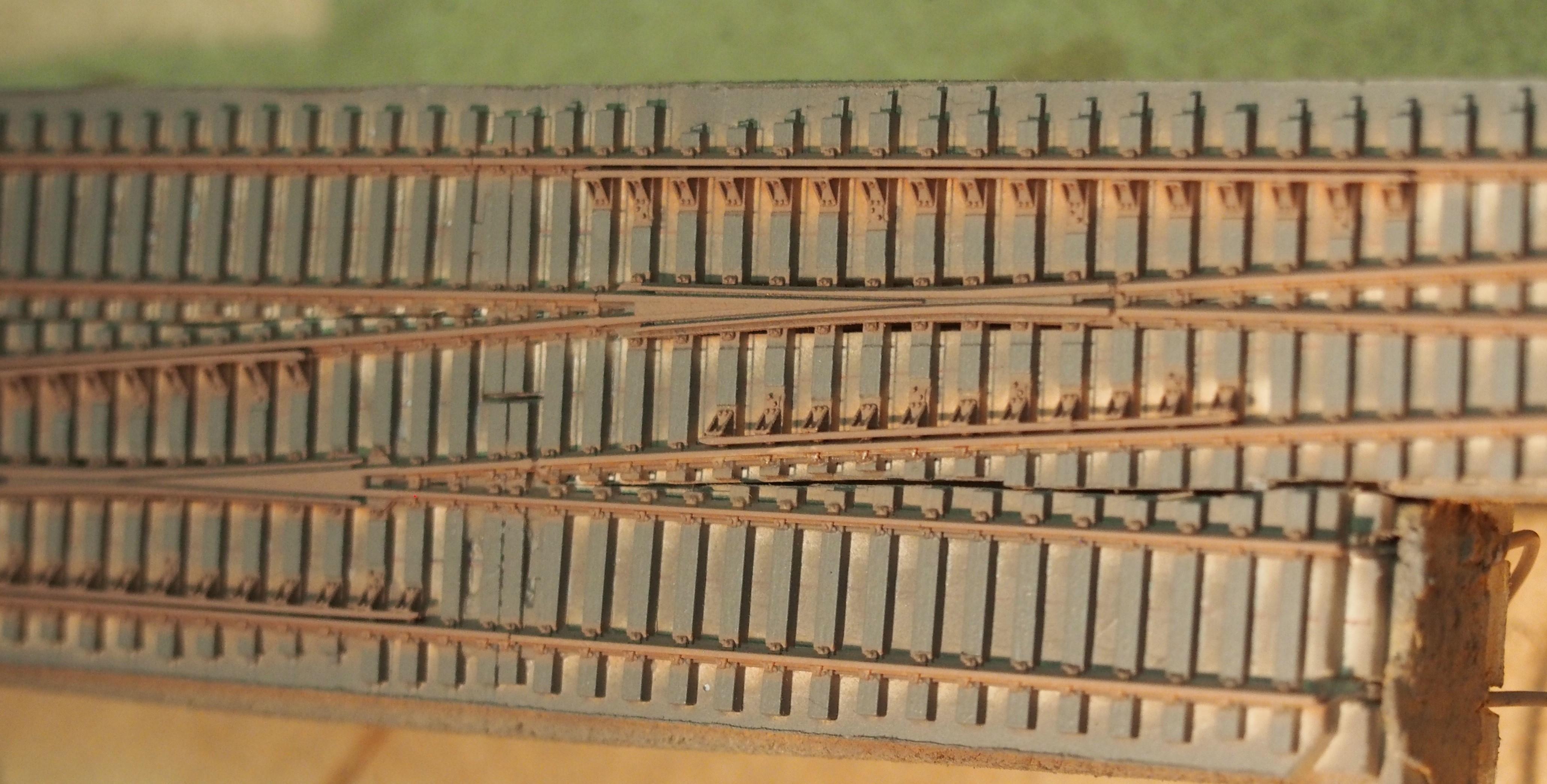

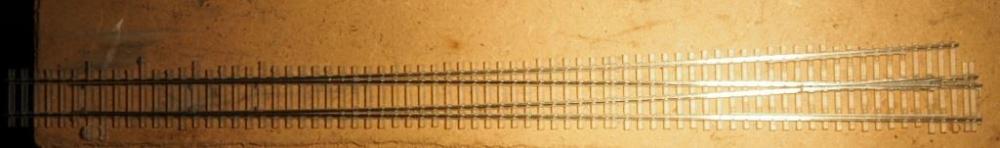

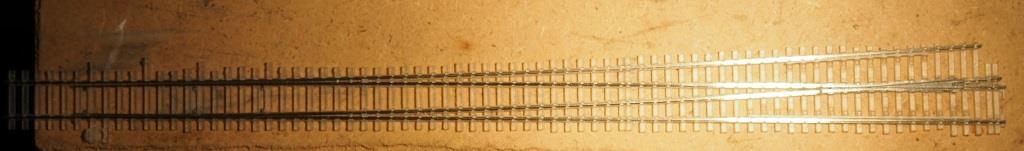

Petite mise à jour. Toujours à travailler sur la partie voie et plus particulièrement sur les appareils de voie.

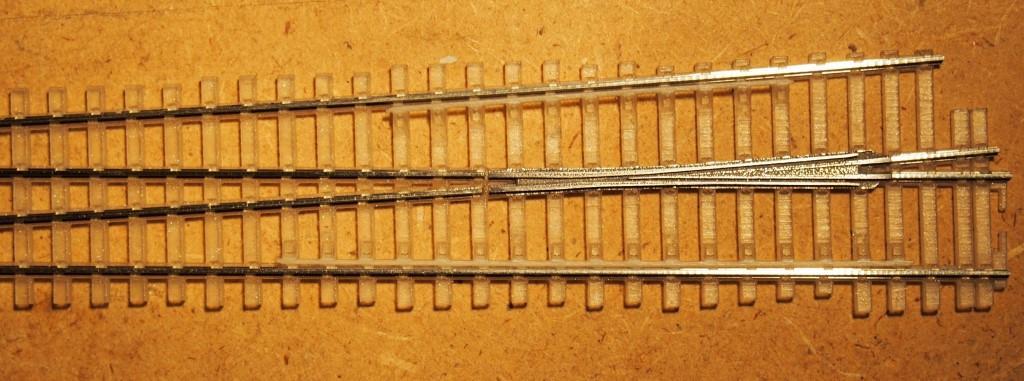

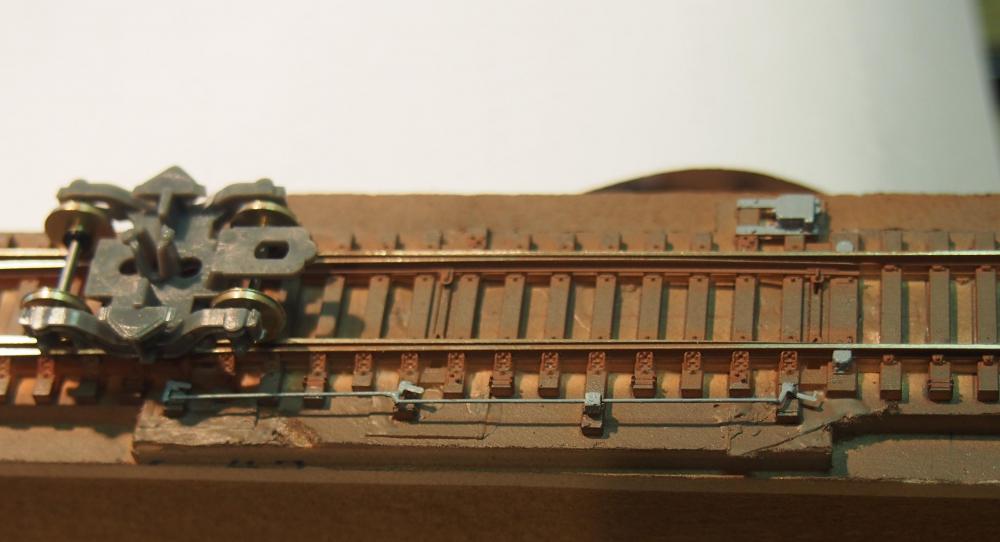

Pas mal de choses à valider entre l'usinage, les fixations, les petits détails. Ca avance en tous cas et le premier appareil se présente pas trop mal. Reste quelques pièces pour la manœuvre des lames à réaliser, un peu de câblage pour la réalimentation du cœur, le comblement des lacunes pour l'isolement, la mise en place d'éclisses...








Et puis il y aura la mise en peinture une fois l'appareil et son jumeau mis en place pour réaliser une communication.

Voilà pour l'instant.;)

Bonne soirée et @+

Rémy

  • J'aime 1
  • J'adore 3
Lien vers le commentaire
Partager sur d’autres sites

  • 2 mois plus tard...

Salut à tous et bonne année 2019 !

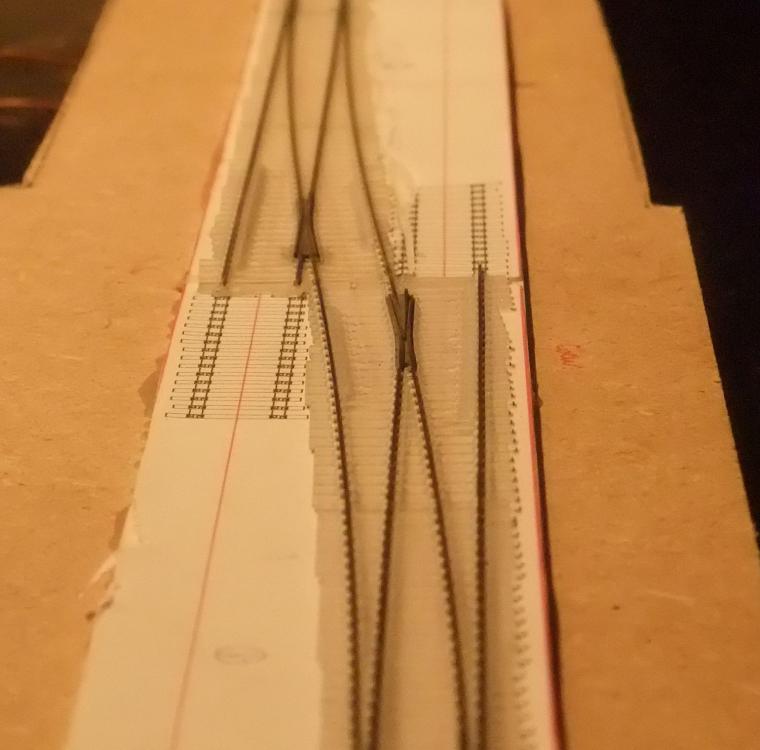

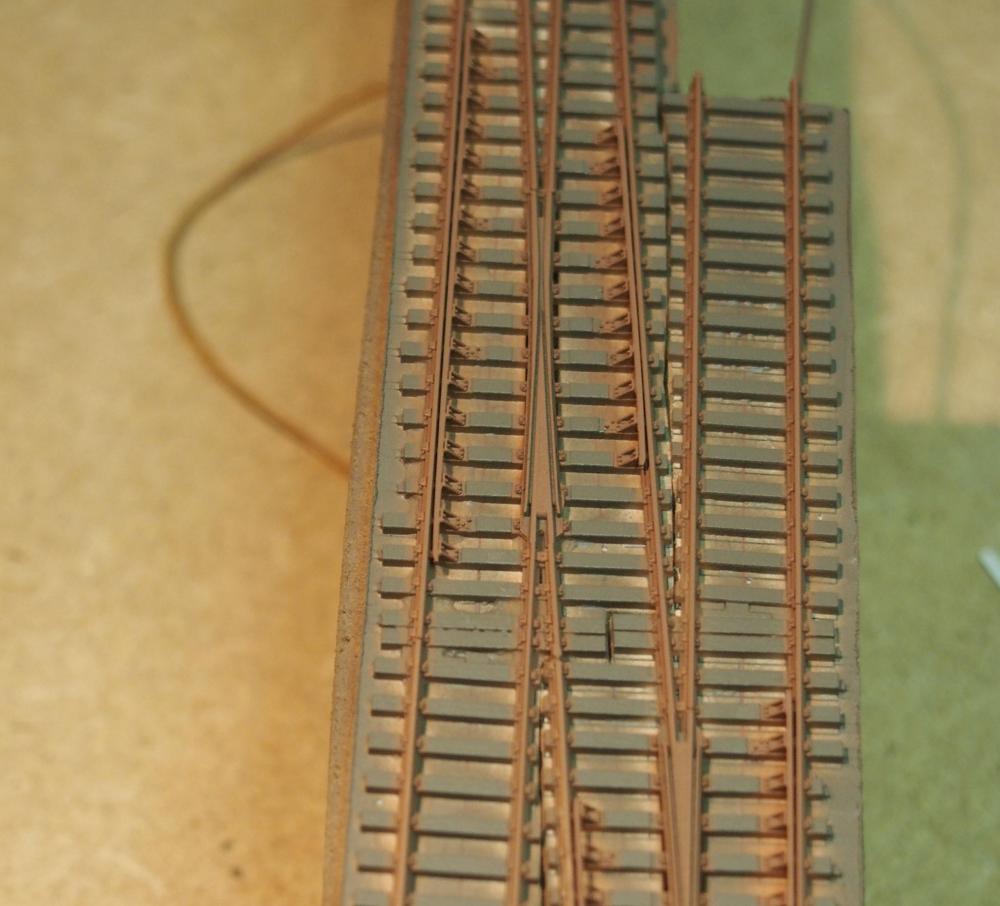

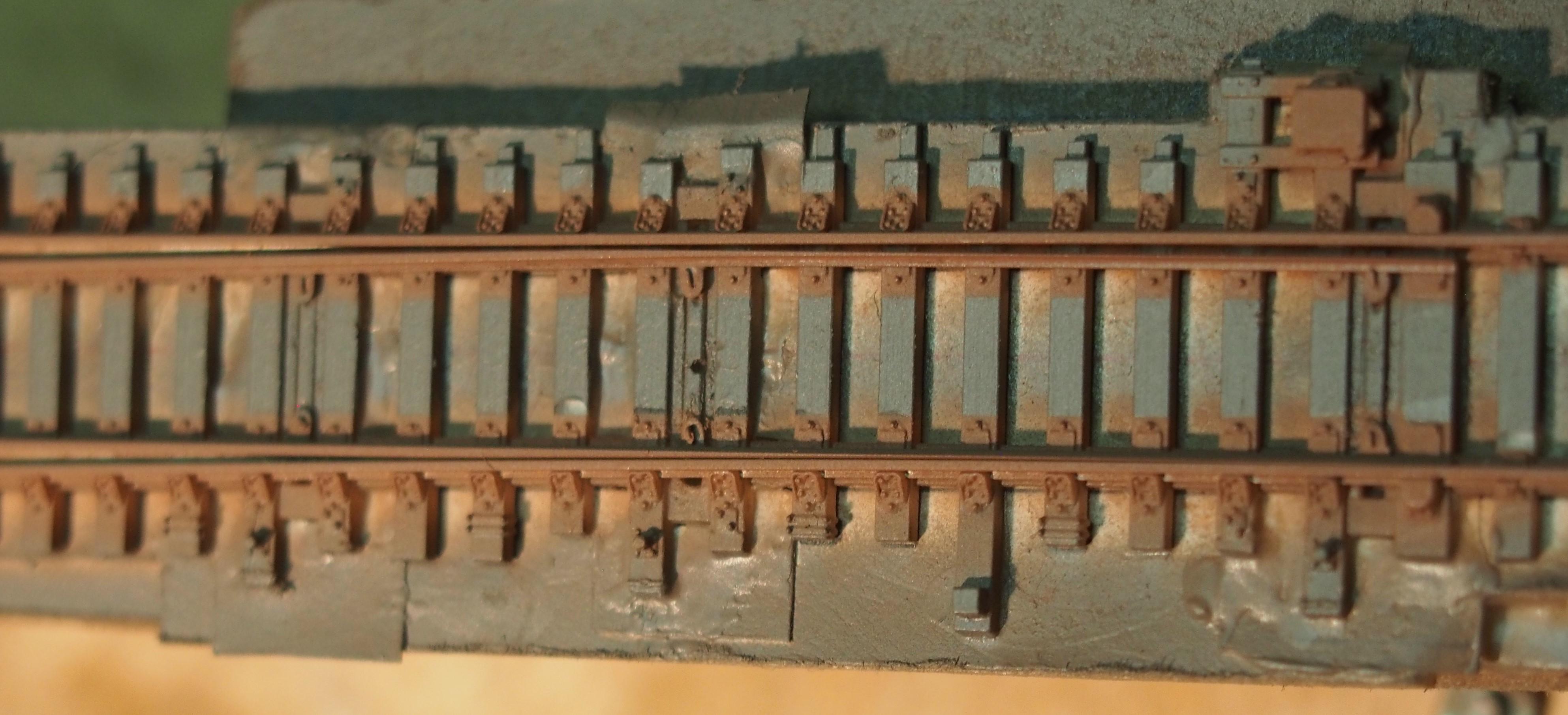

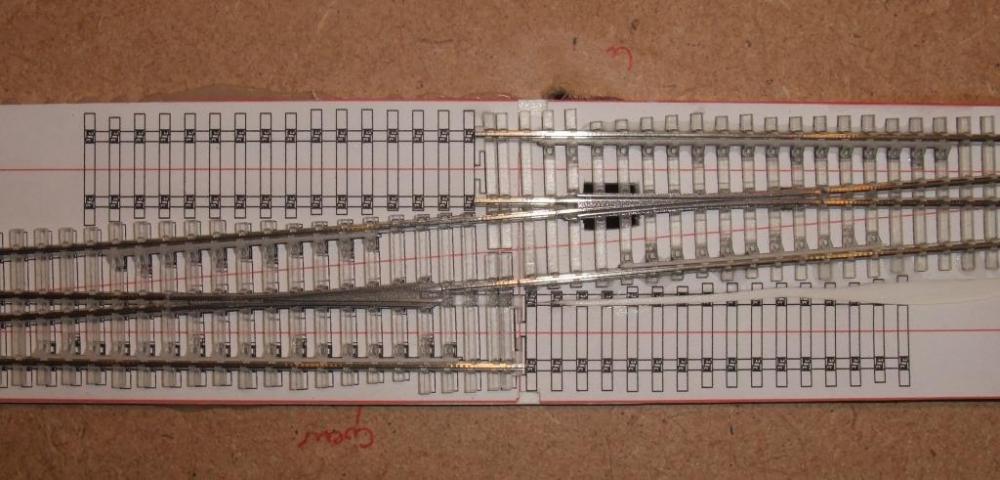

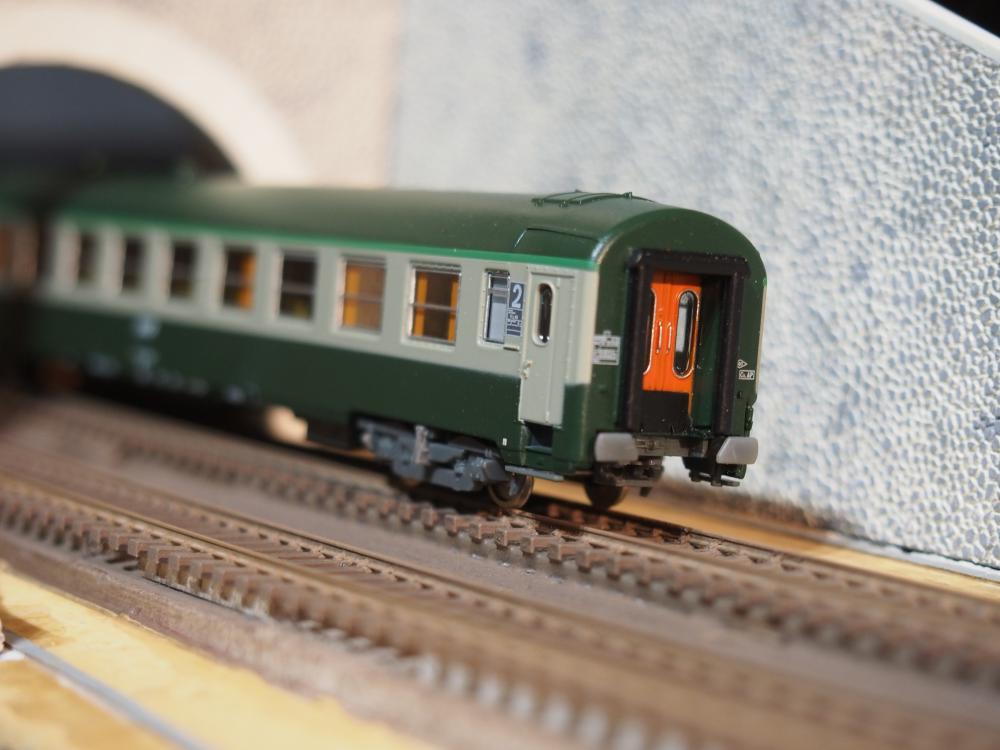

Quelques avancées sur la voie avec la réalisation en cours du 2ème appareil qui servira pour réaliser la communication (sortie d'IPCS avant entrée en gare).

Encore du boulot en perspective mais ça avance !

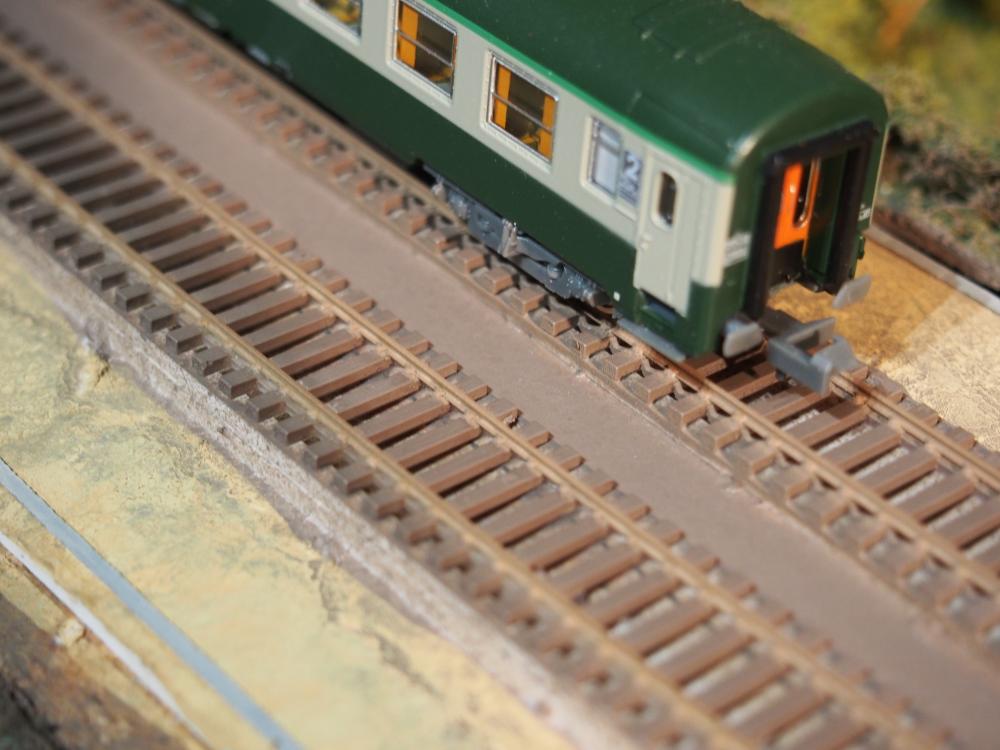

2.thumb.jpg.c46354e370f233cf7aea181000490cd8.jpg1.thumb.jpg.7420ba8716927a393495ea2d469c1027.jpg

@+ ;)

Rémy

  • J'aime 1
  • J'adore 3
Lien vers le commentaire
Partager sur d’autres sites

  • 2 années plus tard...

Salut à tous,



Je déterre mon sujet (pas mis à jour depuis 2019, ça se fait pas 😅) !

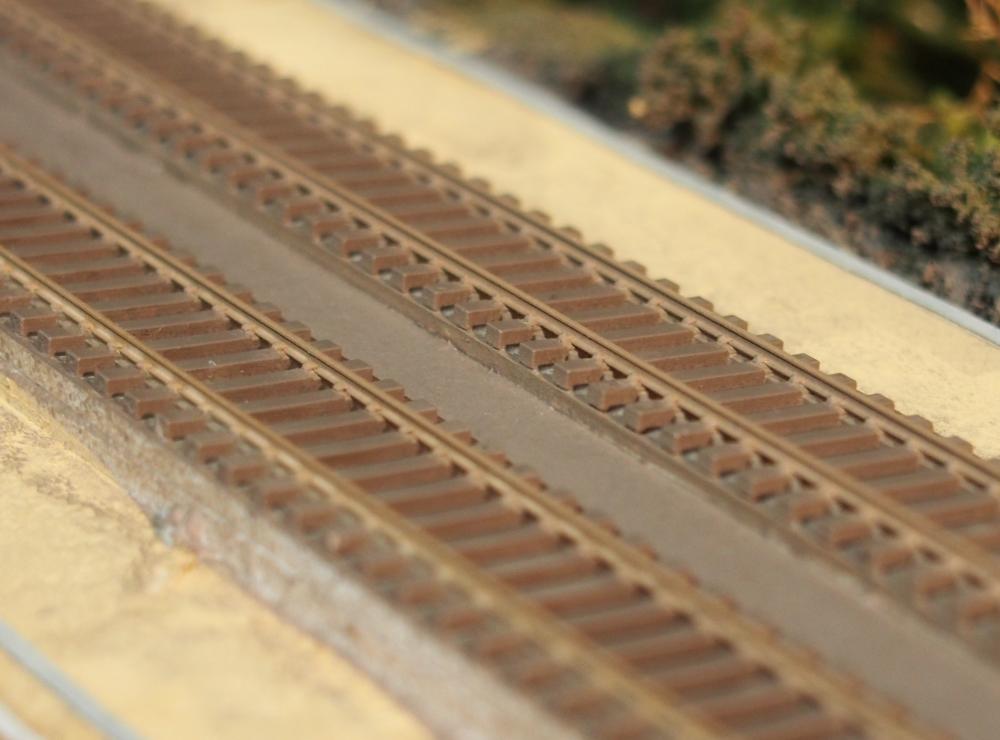

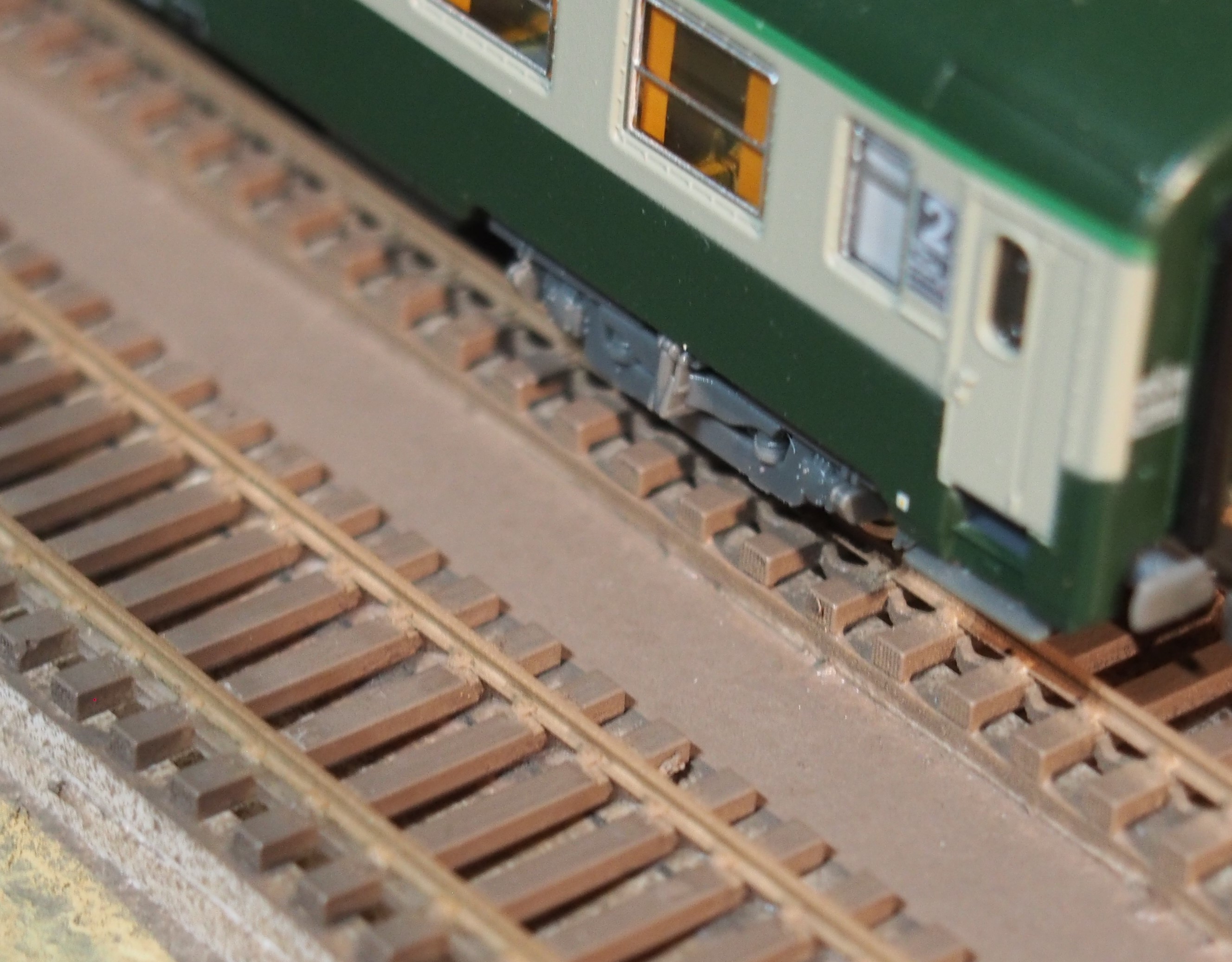

Depuis la dernière fois, je me suis lancé dans la réfection des voies déjà posée et qui étaient basées sur de la voie flexible du commerce. Je la remplace par la voie qu'on voit un peu plus haut (sur base d'impression 3D pour les traverses et de rail usiné à l'échelle).

Pour l'instant, je n'ai replacé que la voie que j'ai peinte, commencé à placer les caniveaux de signalisation, repérer l'emplacement des supports de caténaire, des piquets de courbe.








La prochaine étape (ce WE si tout va bien) : fin de la pose des caniveaux et plaques diverses, mise en place du sable sur les pistes, pose des piquets de courbe et début du ballastage.



A bientôt (avant 2023 cette fois-ci 😆)



Rémy

  • J'aime 3
  • J'adore 2
Lien vers le commentaire
Partager sur d’autres sites

  • 4 semaines plus tard...

Salut à tous,

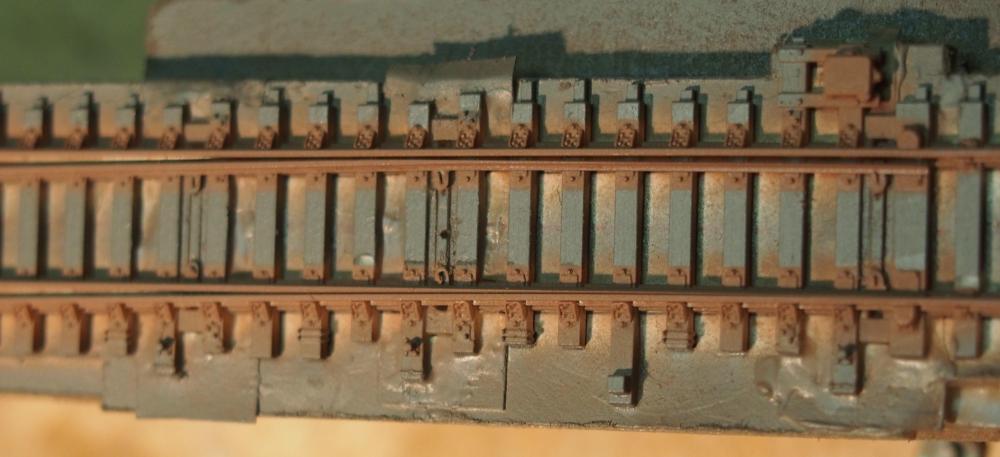

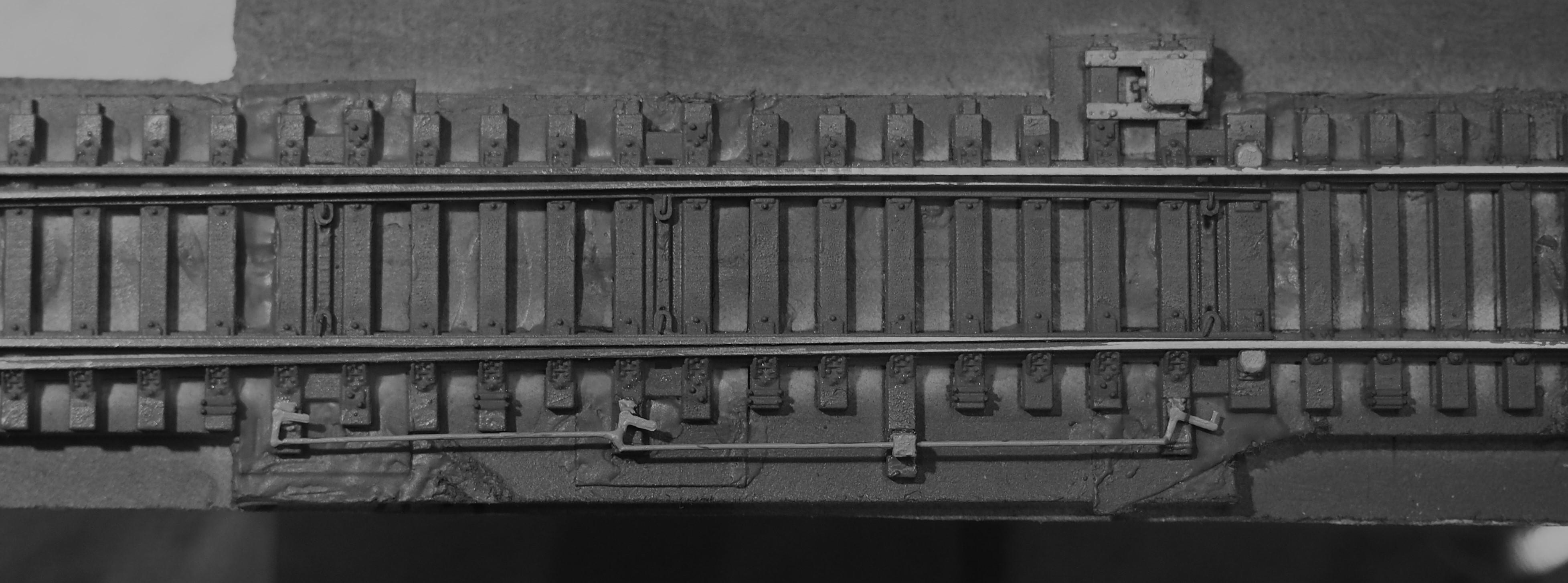

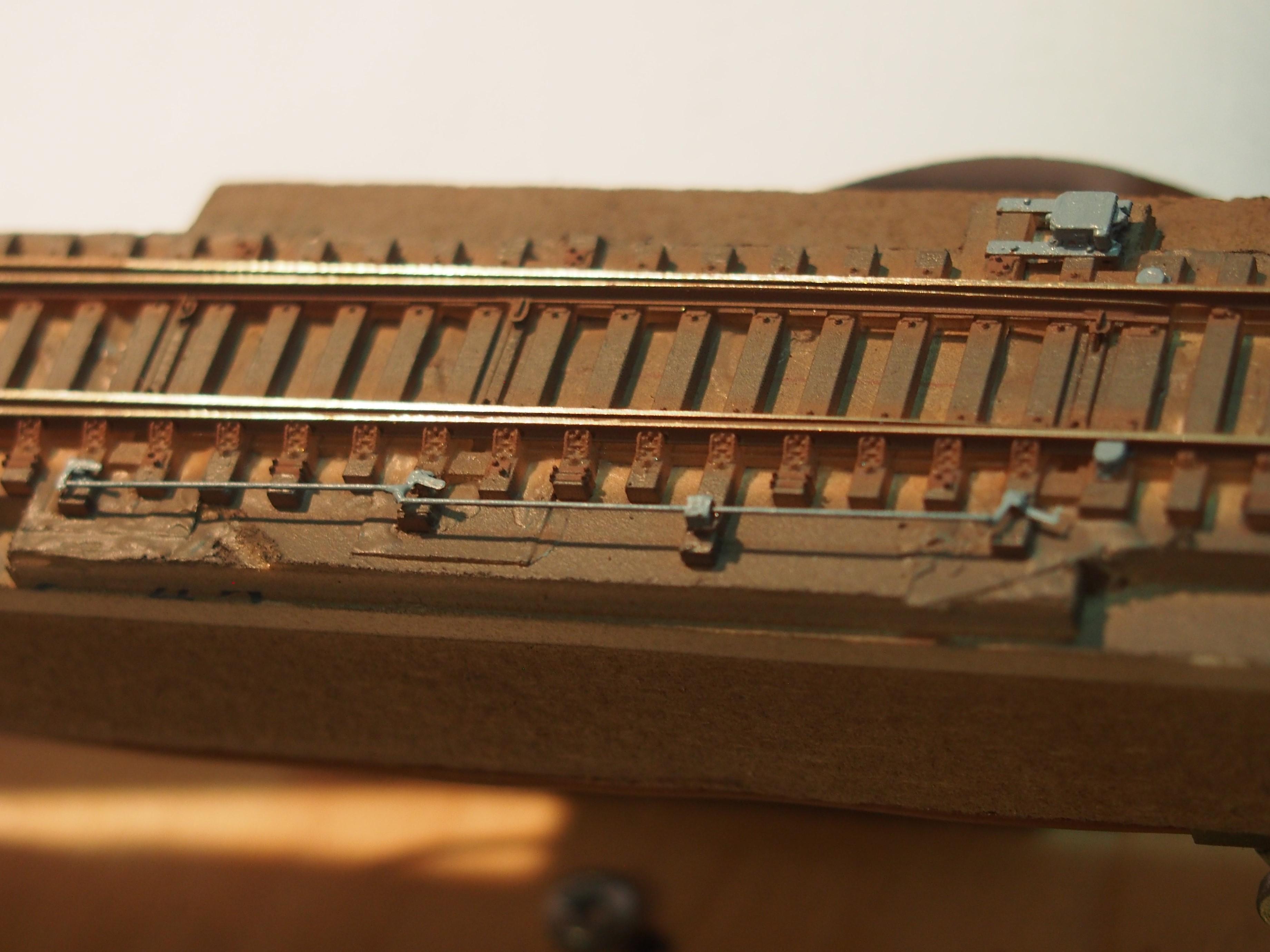

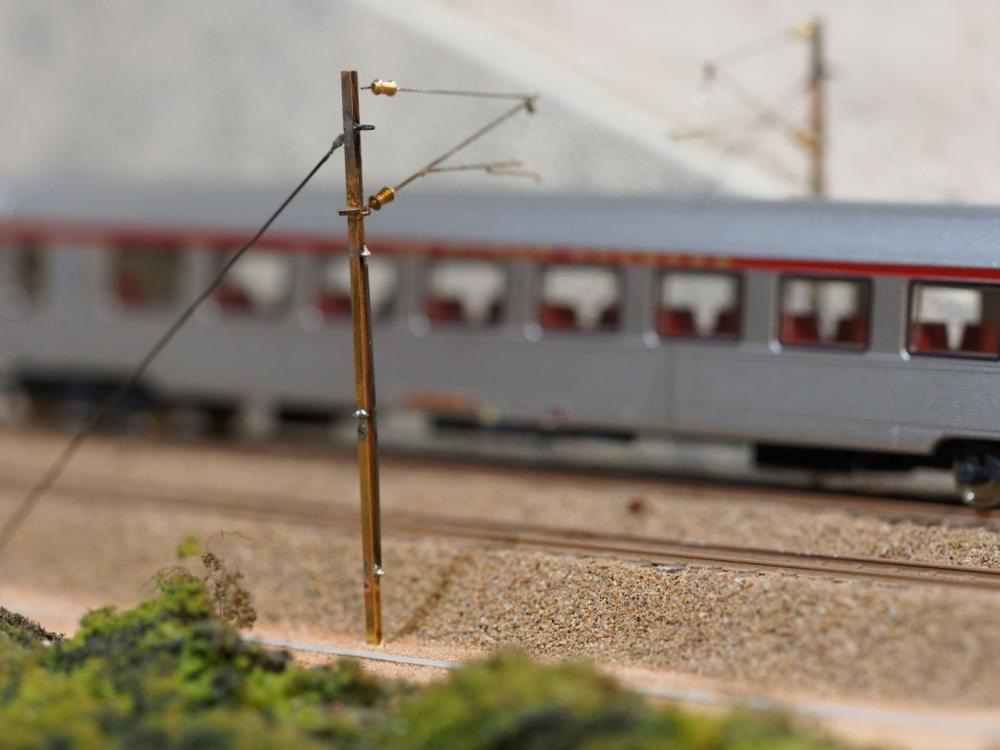

Les avancées des dernières semaines : ballastage, pose de connexions inductives au niveau des joints au niveau de 2 futurs signaux et début de la mise en place (provisoire) des supports de caténaire.














@+ pour la suite

Rémy

  • J'aime 4
  • J'adore 1
Lien vers le commentaire
Partager sur d’autres sites

Salut !

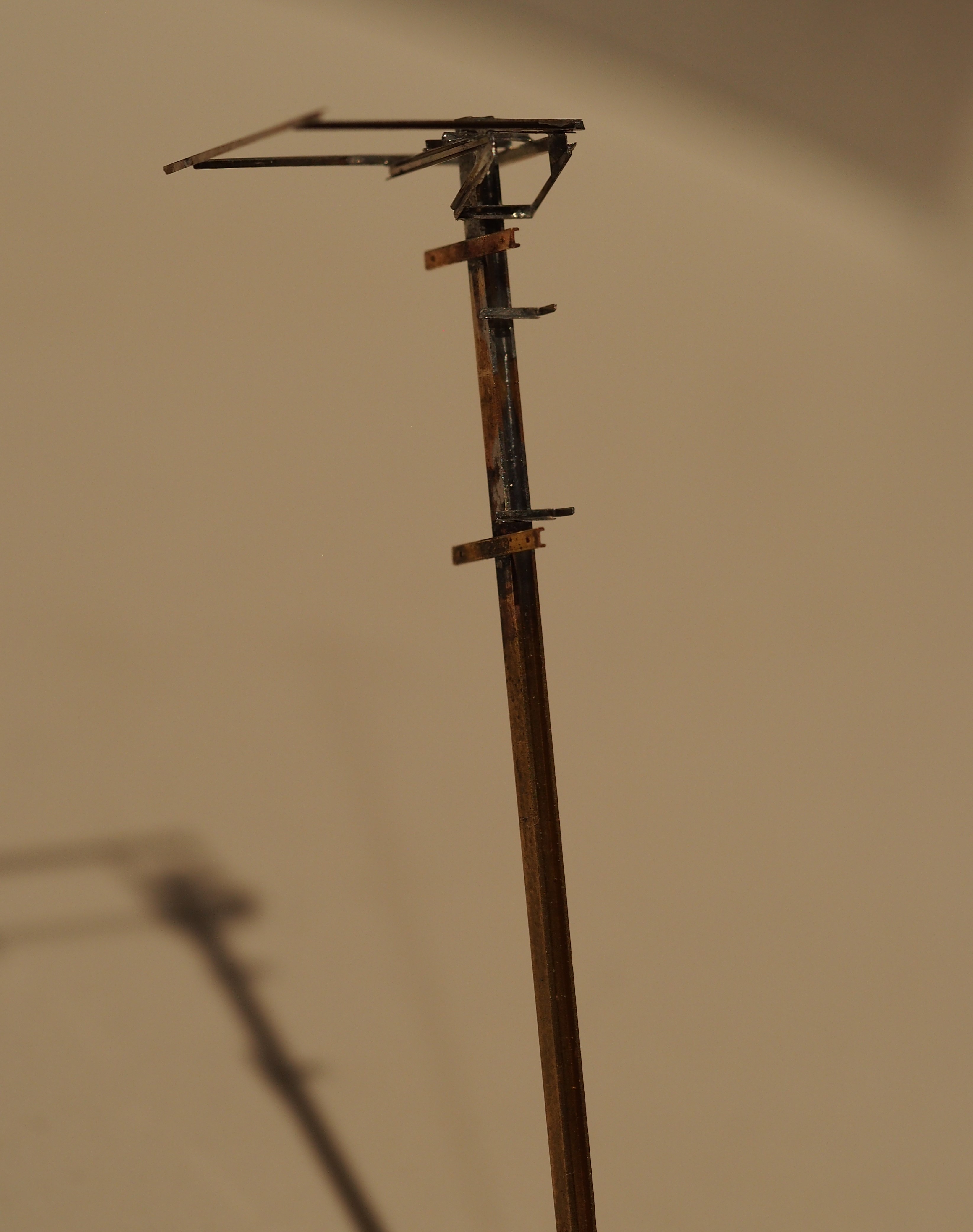

Petite mise à jour avec l'assemblage d'un support d'axe de sectionnement. Faut pas avoir de gros doigts (ni de gros fer à souder d'ailleurs).

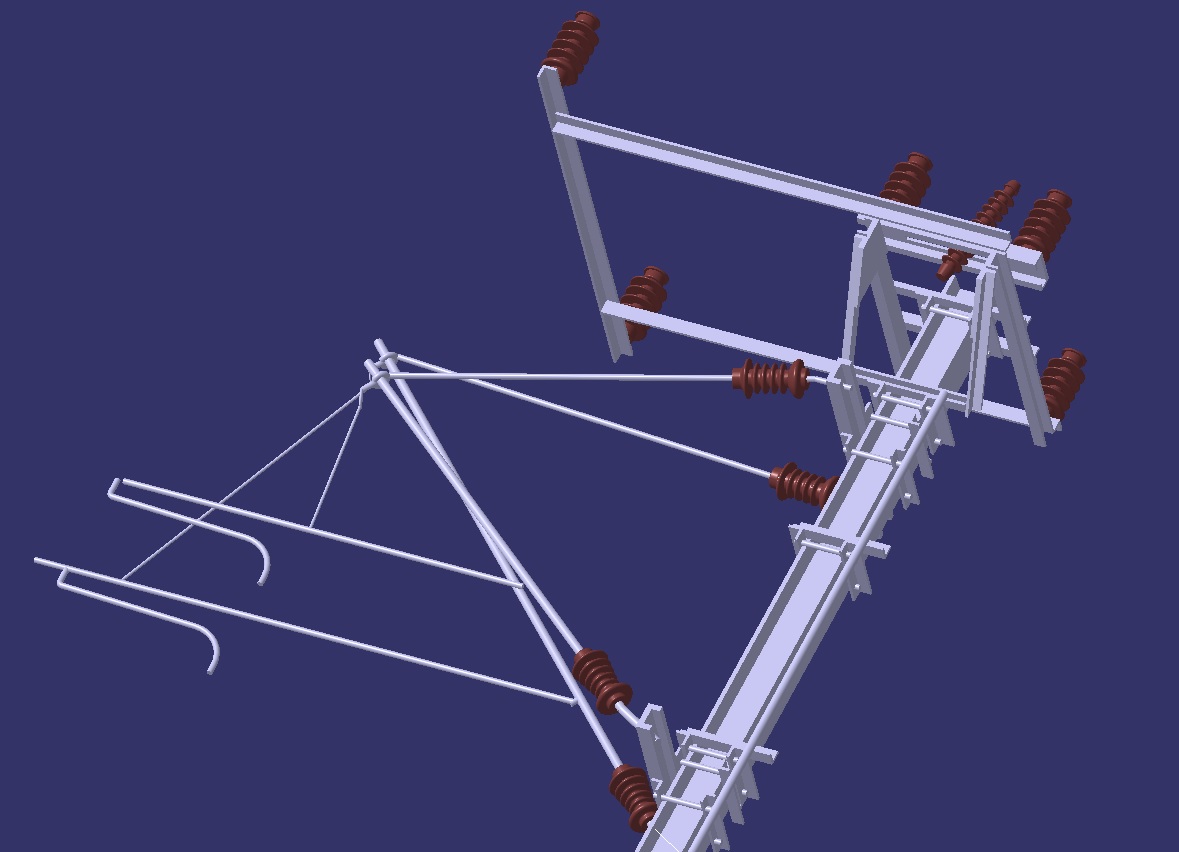

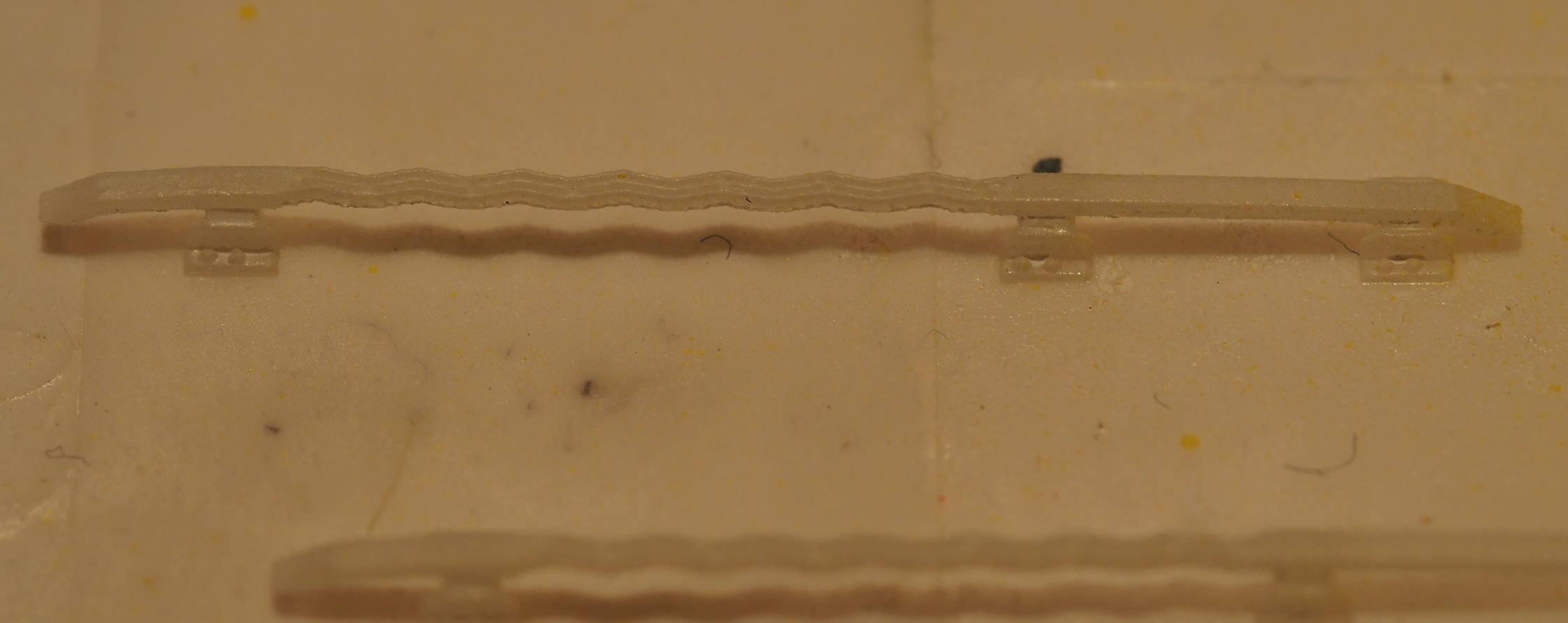

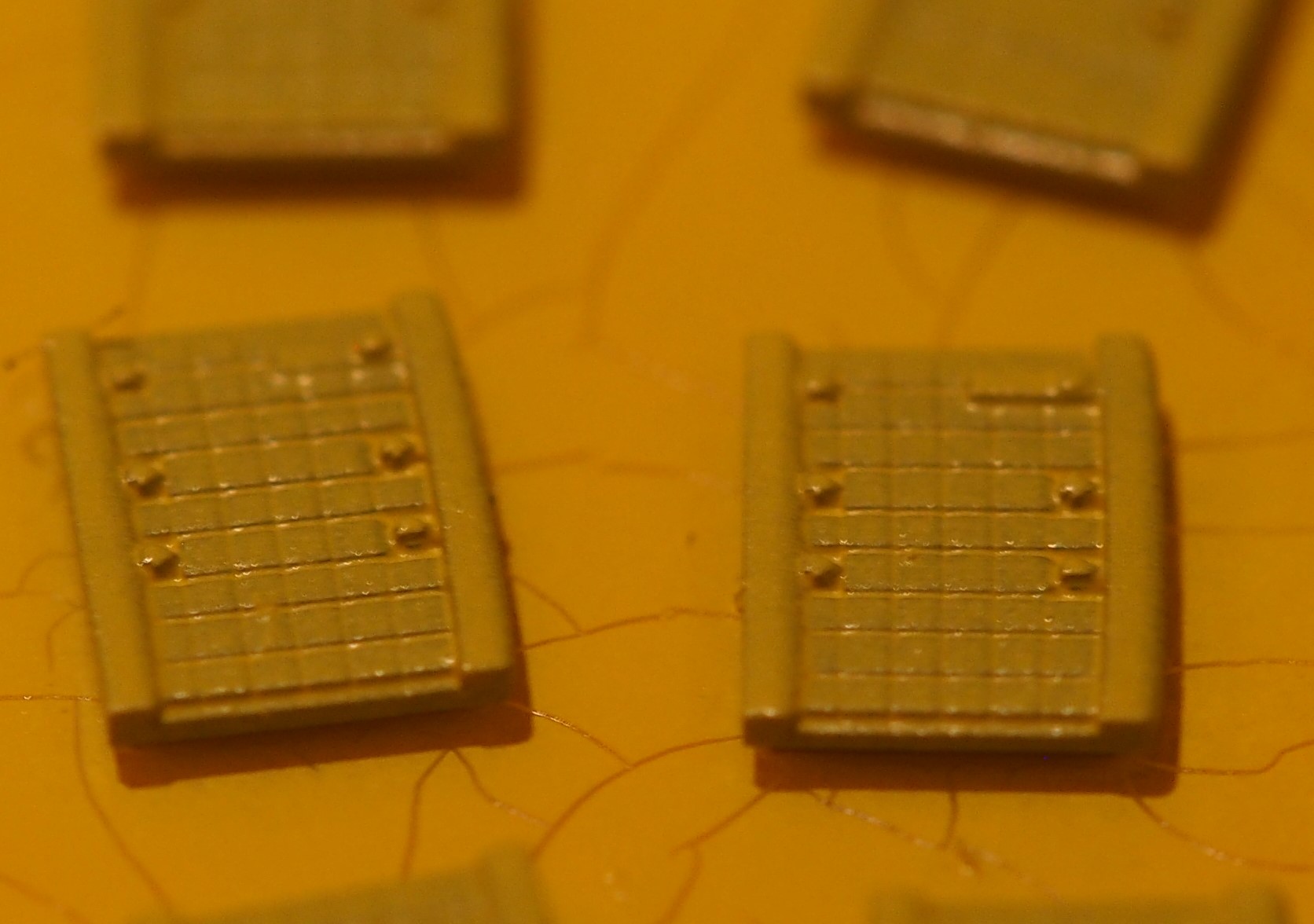

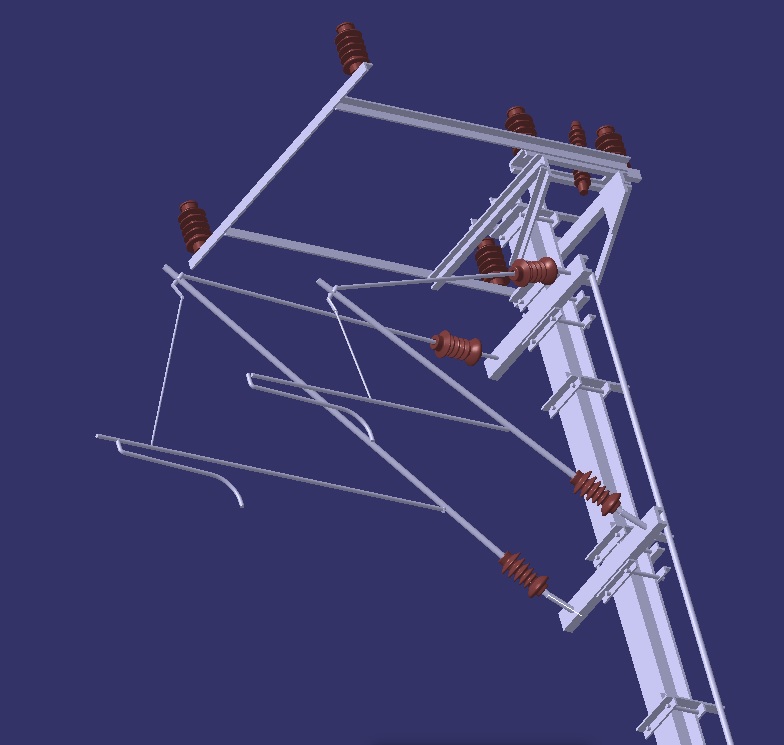

Quelques photos et comparaison avec la pièce en 3D.









@+ 😉

Rémy

  • J'aime 2
  • J'adore 1
Lien vers le commentaire
Partager sur d’autres sites

  • 2 semaines plus tard...

Hello,



Petite mise à jour avec la construction des deux poteaux d'axe de sectionnement (quasi fin en attente de quelques finitions puis peinture), les deux supports qui prendront place en entrée de tunnel.

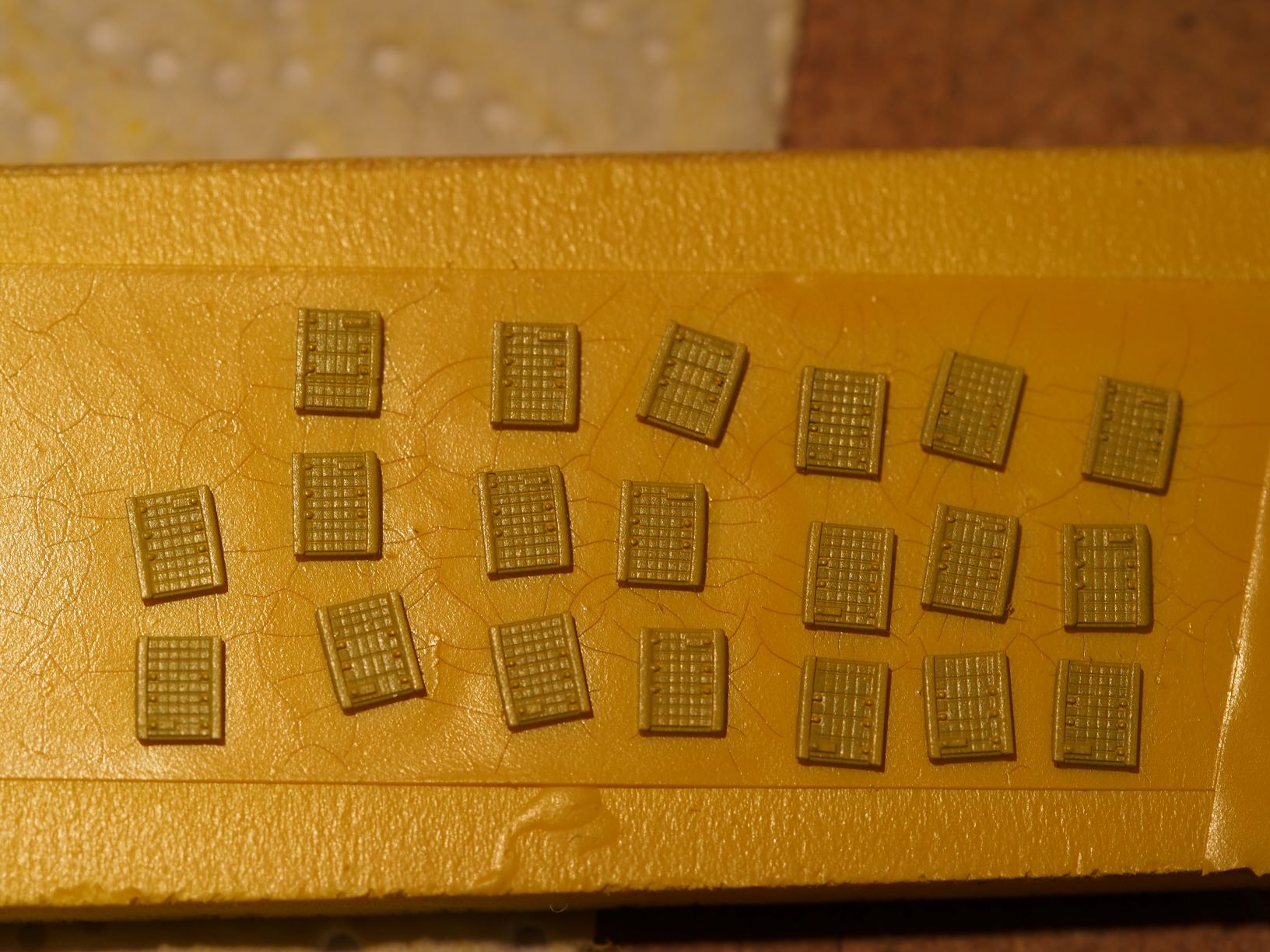

Les balises KVB sont en train de sécher après avoir reçu leur peinture jaune et les 2 crocodiles se prélassent après avoir été apprêtés (en attente de peinture.









A bientôt 😉



Rémy

  • J'aime 1
  • J'adore 1
  • Etonné 1
Lien vers le commentaire
Partager sur d’autres sites

Merci lom 😃

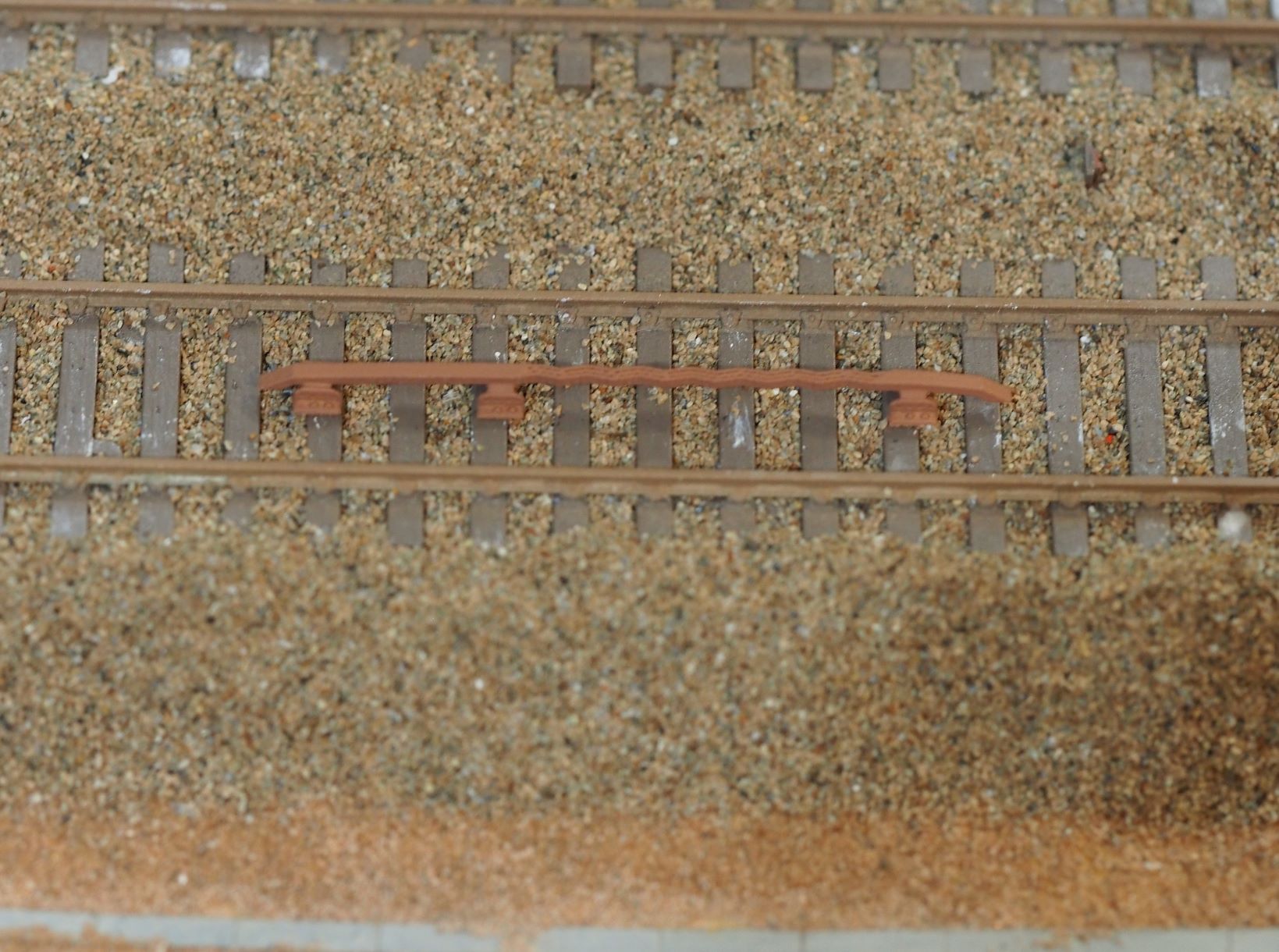

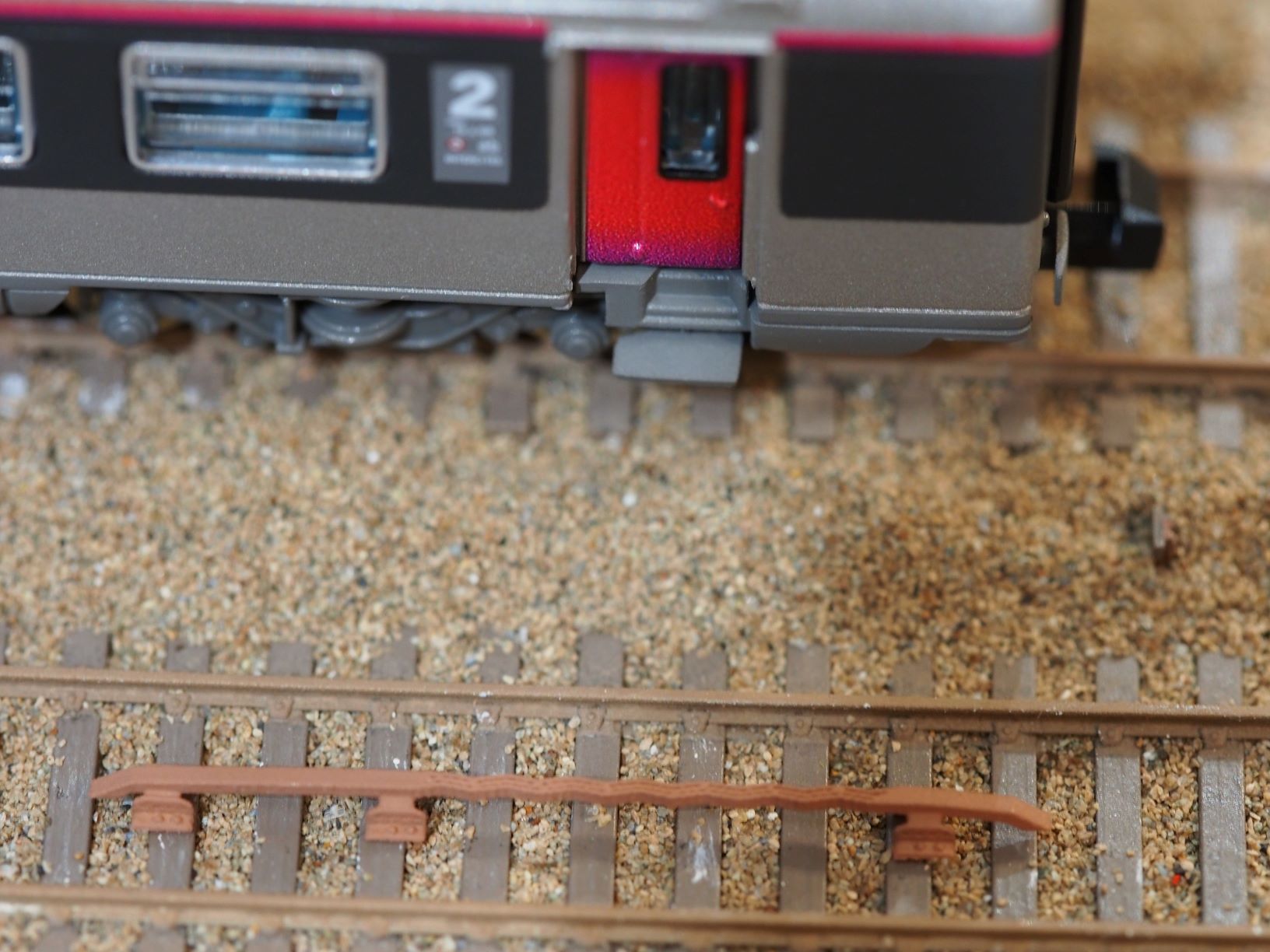

Un petit up avec le crocodile mis en peinture et en place (juste posé de manière temporaire).





C'est un cro asymétrique (reste les blochets à peindre)... et faudra que je mette la main sur un plan de cro symétrique.

@+ pour la suite



Rémy

  • J'aime 1
  • J'adore 1
Lien vers le commentaire
Partager sur d’autres sites

  • 1 mois plus tard...

Salut à tous,



Petite mise à jour car ça a un peu évolué depuis le dernier message

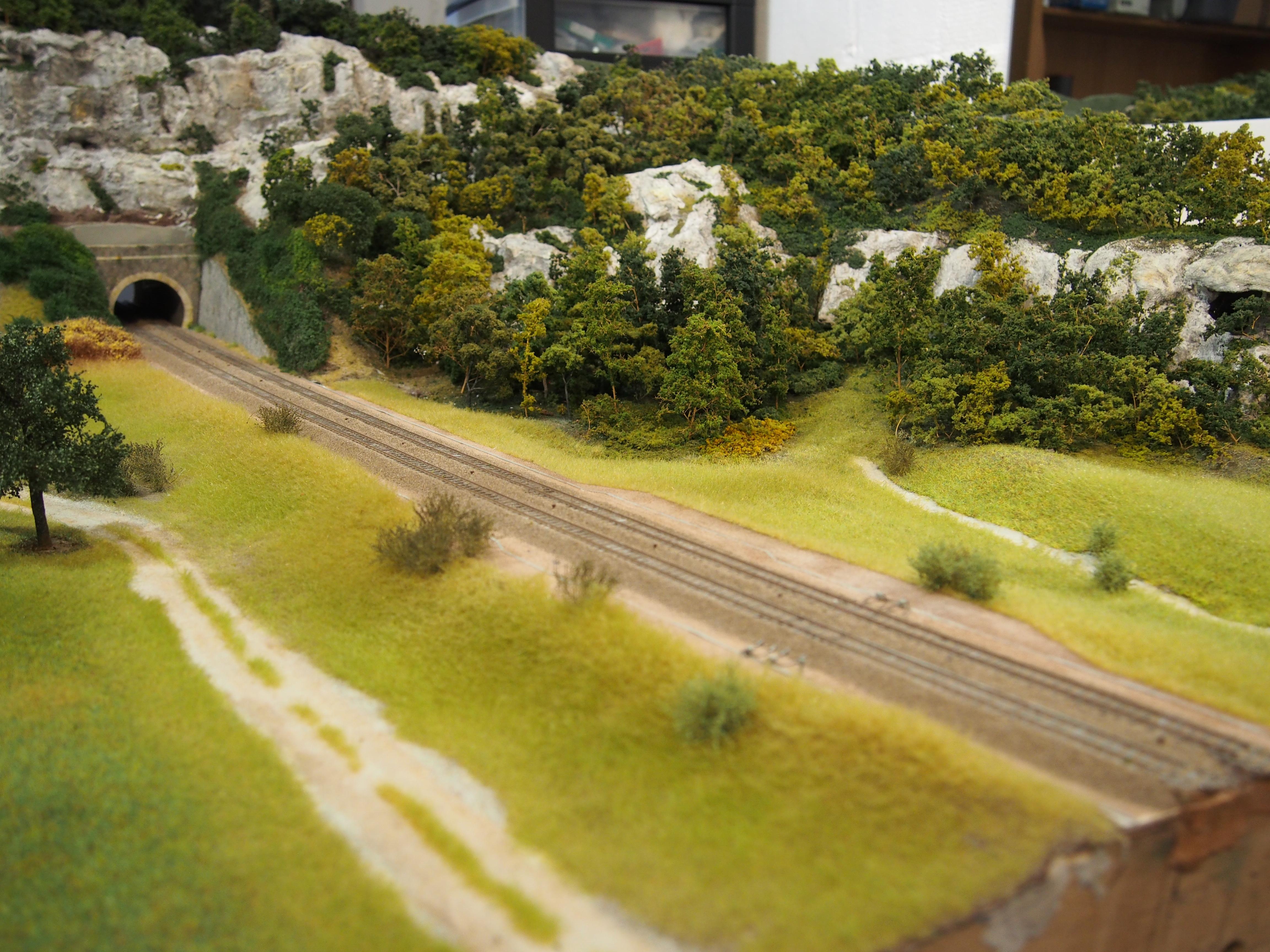

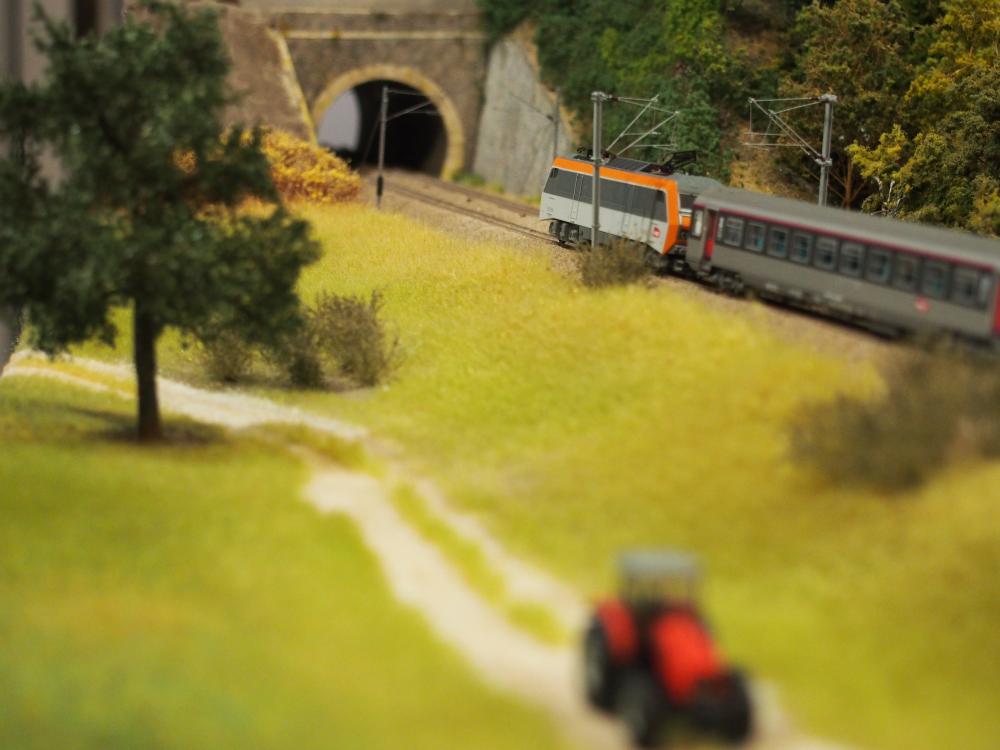

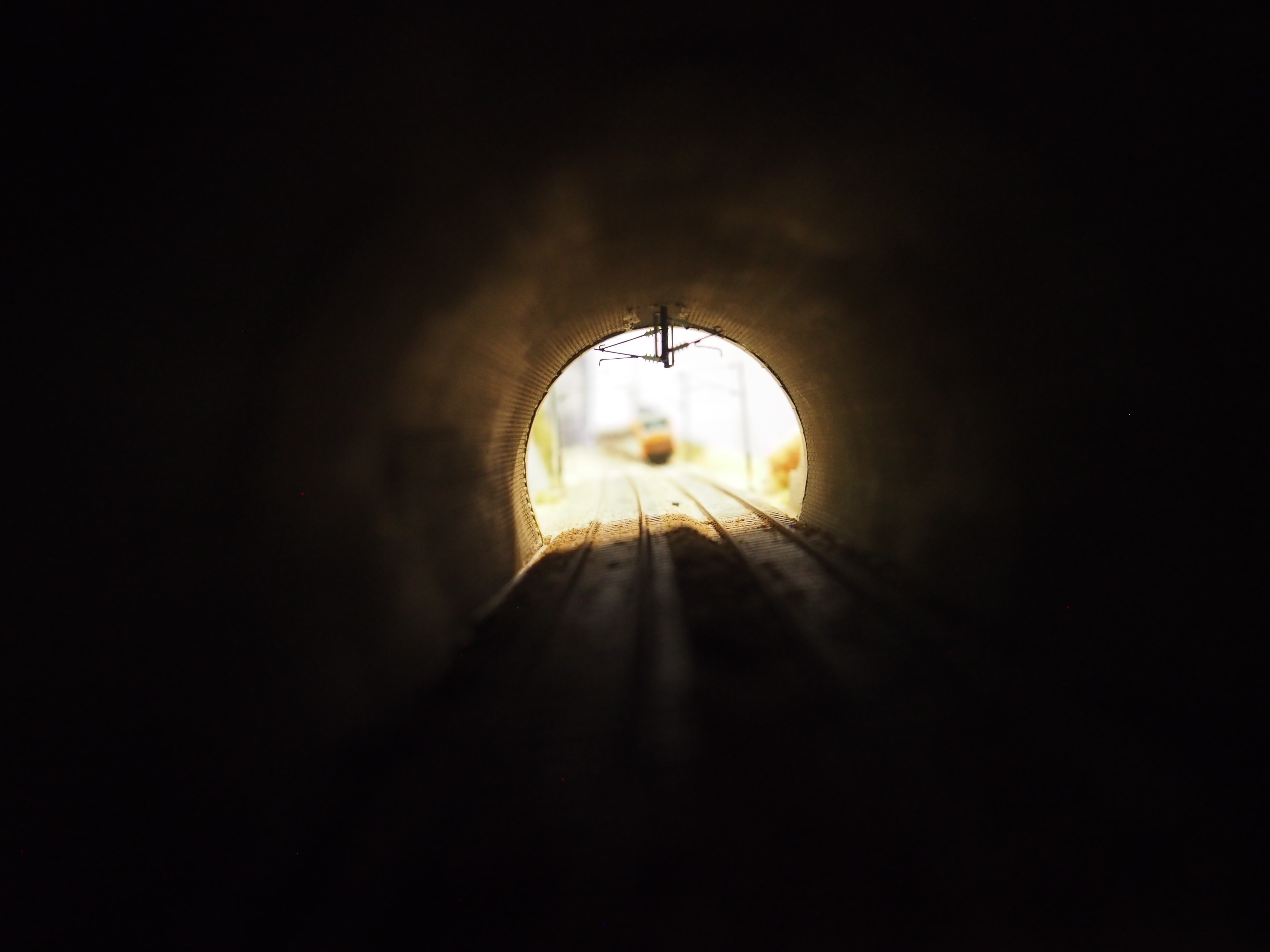

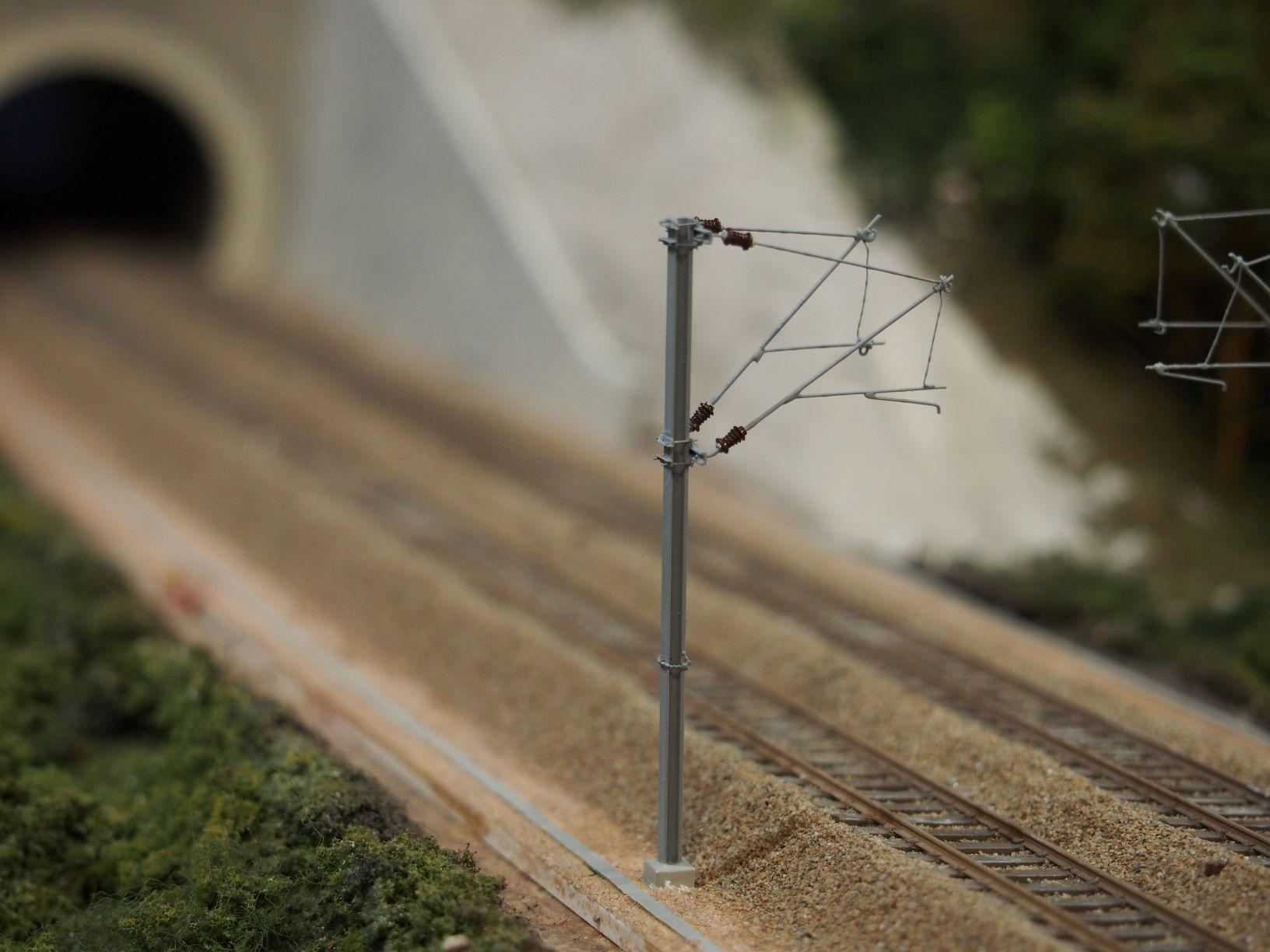

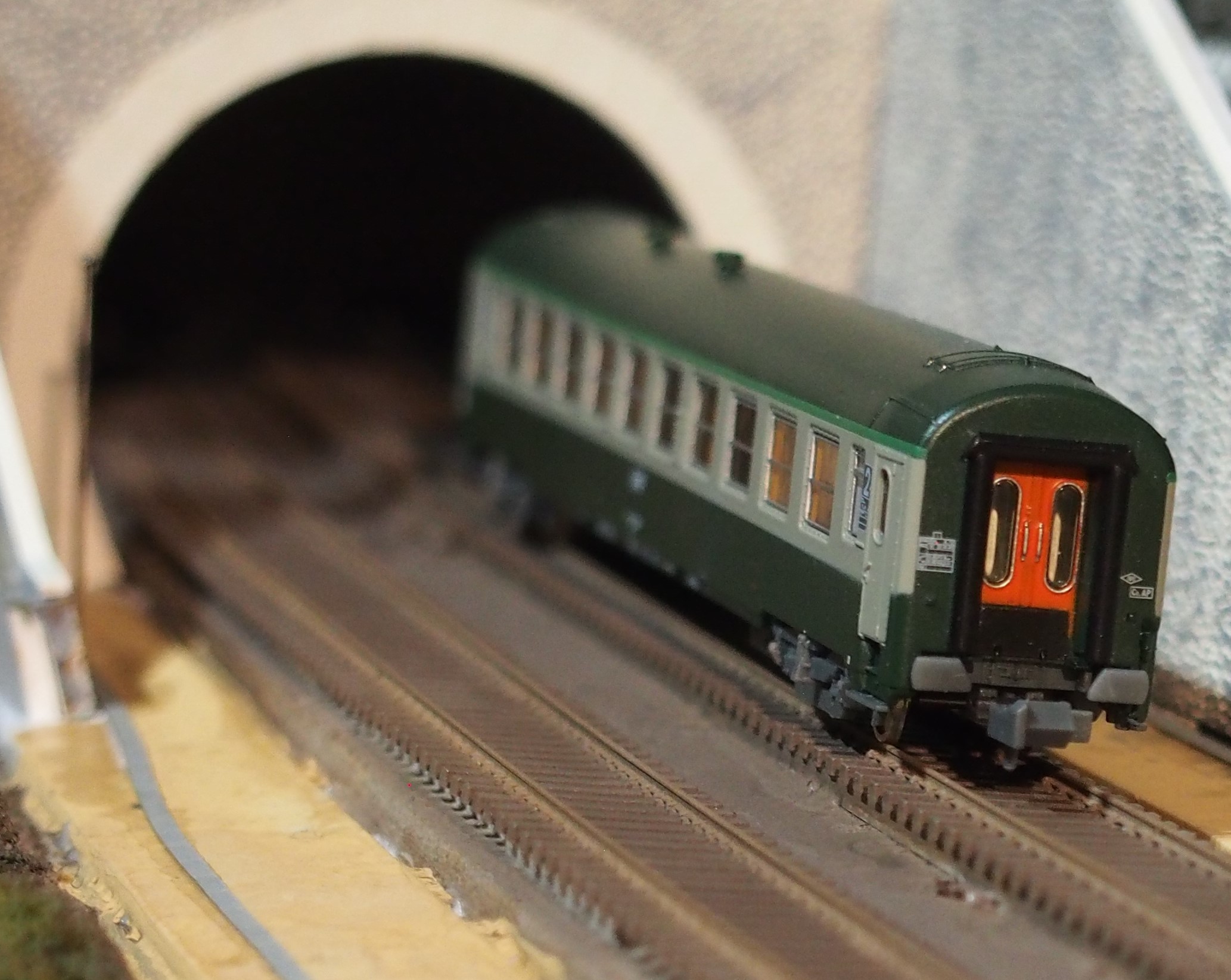

- entrée de tunnel intégrée dans le décor et supports caténaire sous voûte mis en place (ils restent accessibles et démontable pour y fixer ultérieurement la caténaire)

- reprise de la végétation

- mise en place des premiers éléments de signalisation (en l'occurrence 2 pancartes R) et les balises KVB associées









 @+ pour la suite !



Rémy

  • J'aime 4
  • J'adore 1
Lien vers le commentaire
Partager sur d’autres sites

  • 4 semaines plus tard...

Salut à tous,



Petit up du sujet avec une petite avancée sur les aspects signalisation. Le signal qui permettra aux train arrivant sur voie 2 à contre-sens (la voie qui est à gauche sur la dernière photo du post juste au-dessus) est en cours de réalisation. Je viens de terminer la construction du tableau indicateur type 1966 pouvant présenter G et le TSCS.

Le tableau éteint :

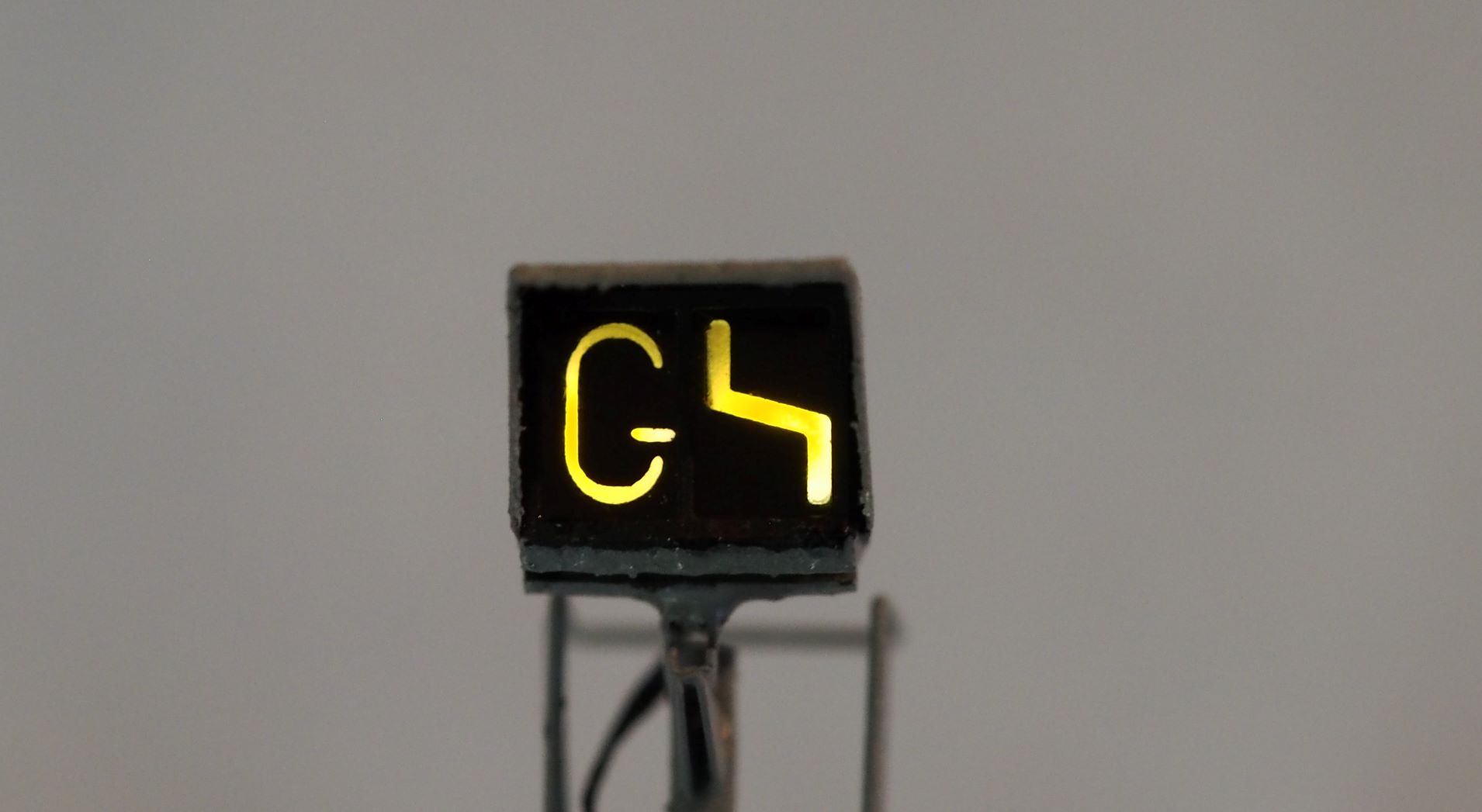

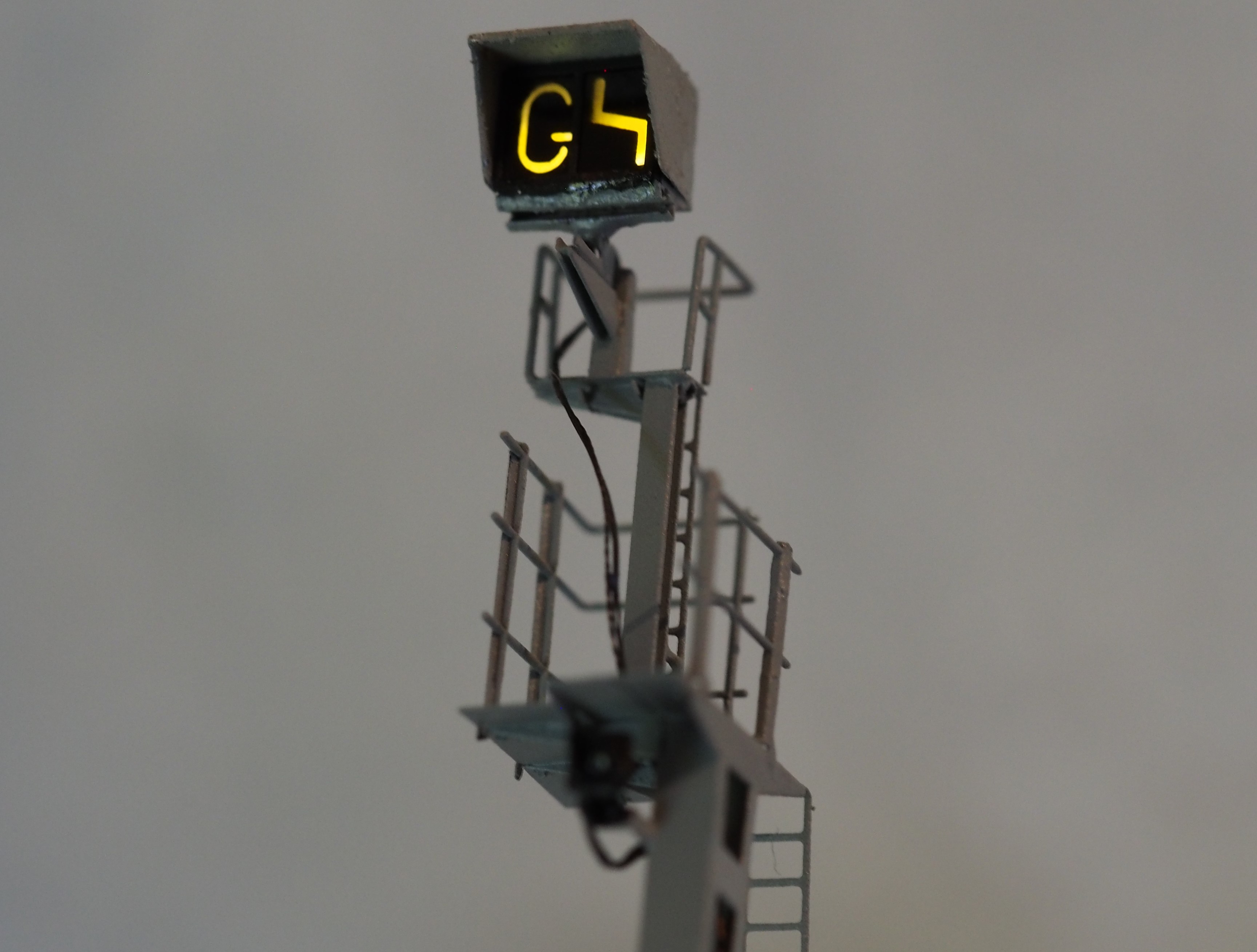

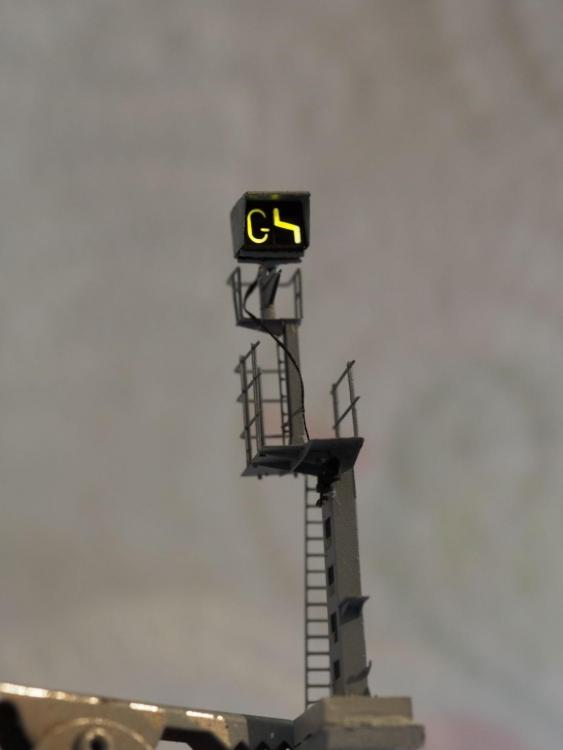

Et le tableau allumé avec soit le TSCS seul, soit les deux indications simultanément :





Il me reste à coller les fils d'alimentation sur le mâtereau et je pourrai ensuite m'attaque à la cible du signal (type châssis-écran). Restera à poser la plaque d'identification, le N° du signal et la flèche.



@+ 😉



Rémy



  • J'aime 2
  • J'adore 2
Lien vers le commentaire
Partager sur d’autres sites

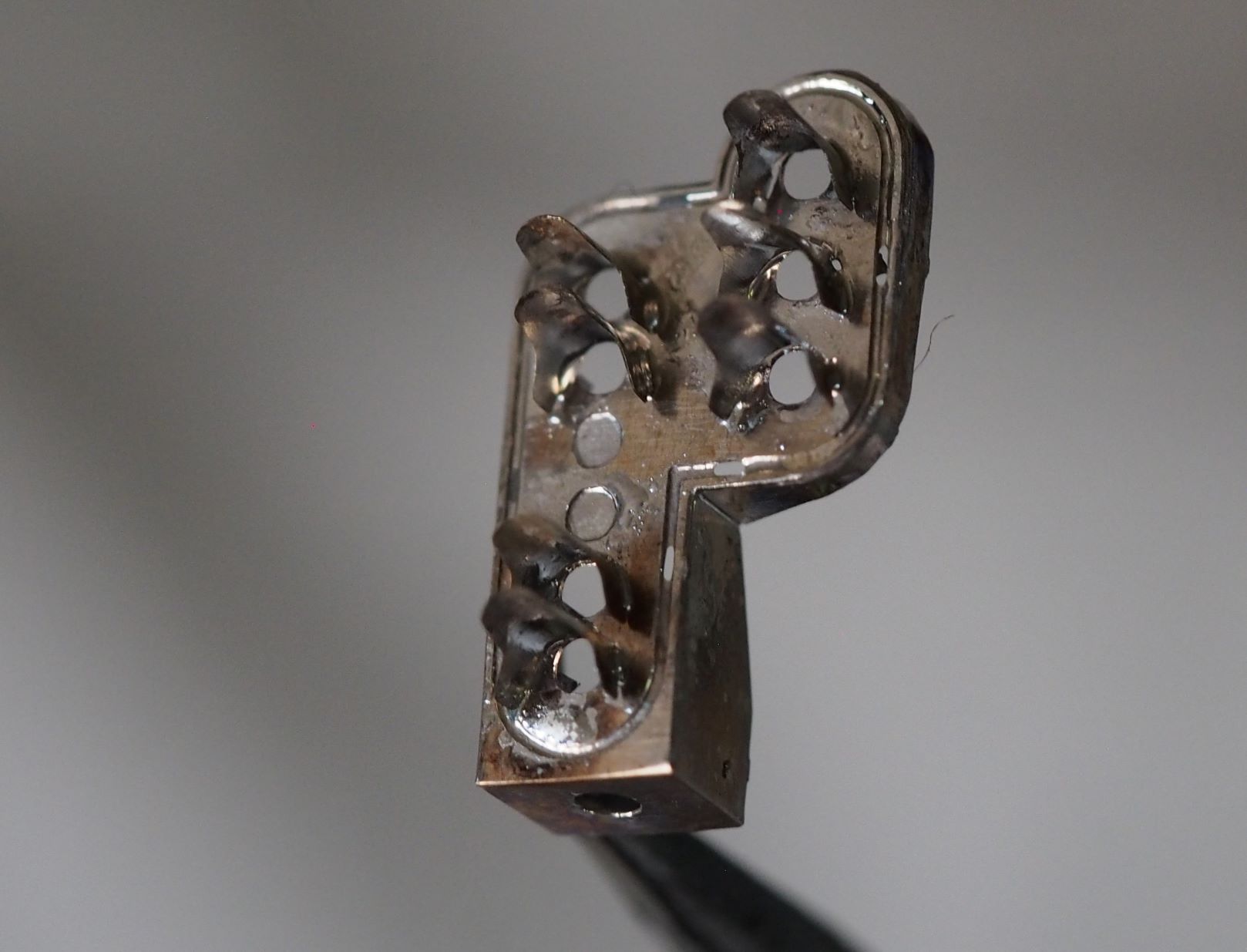

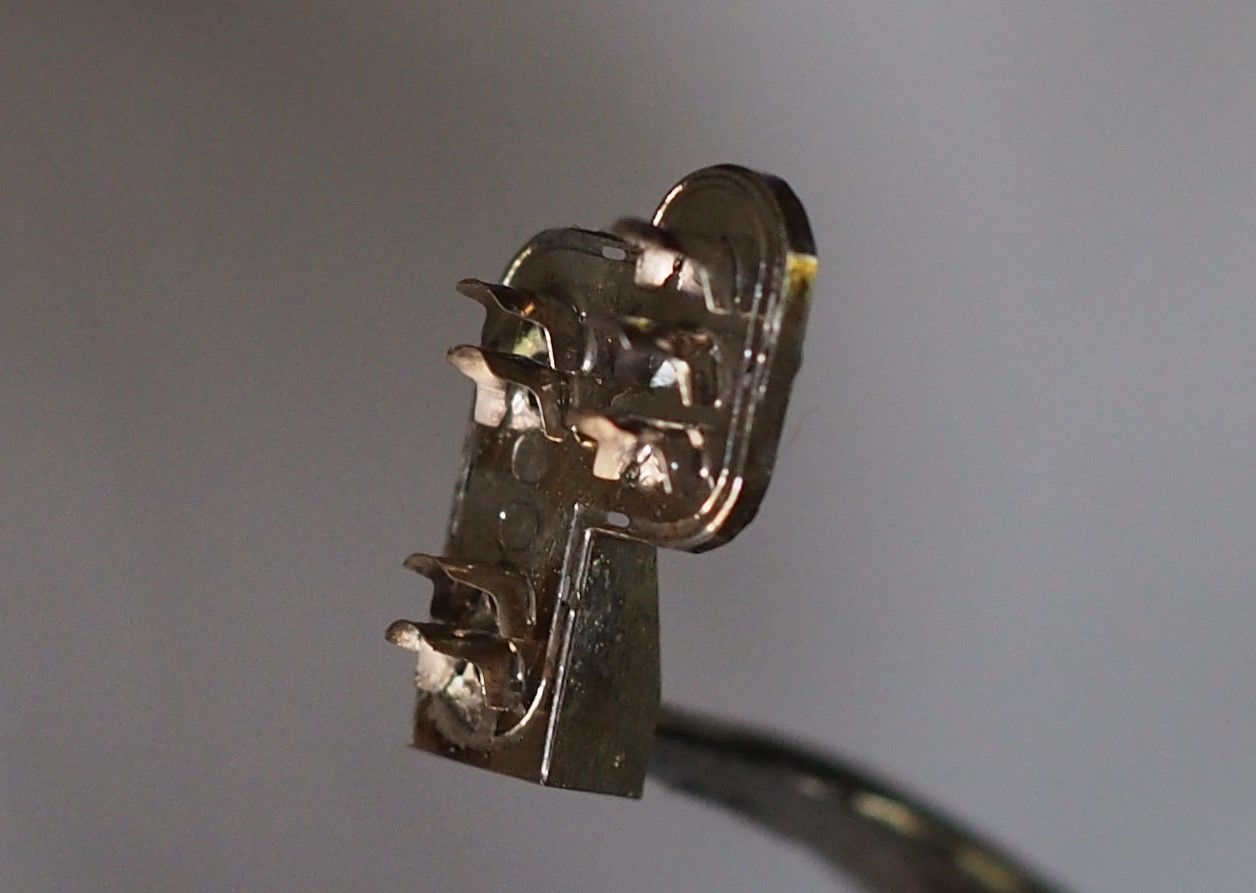

La suite des hostilités avec la gravure de la cible et son assemblage. Ca reste petit mais à comparer, c'est pas la partie la plus compliquée.



Prochaine étape : nettoyage et peinture.

@+ 😉

Rémy

  • J'aime 2
Lien vers le commentaire
Partager sur d’autres sites

  • 2 semaines plus tard...
