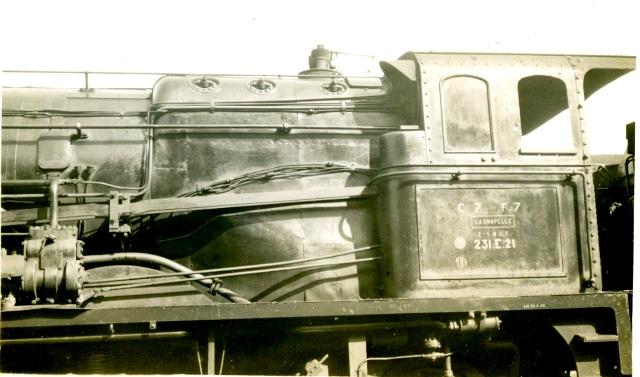

130hsp Publication: 19 novembre 2014 Publication: 19 novembre 2014 Que signifie le C7 et F7 peint sur les flancs de la cabine de cette 231E 21. Est-ce une info sur le freinage (robinet) ou cela correspond à des modifications apportées à la machine et si oui lesquelles. Merci

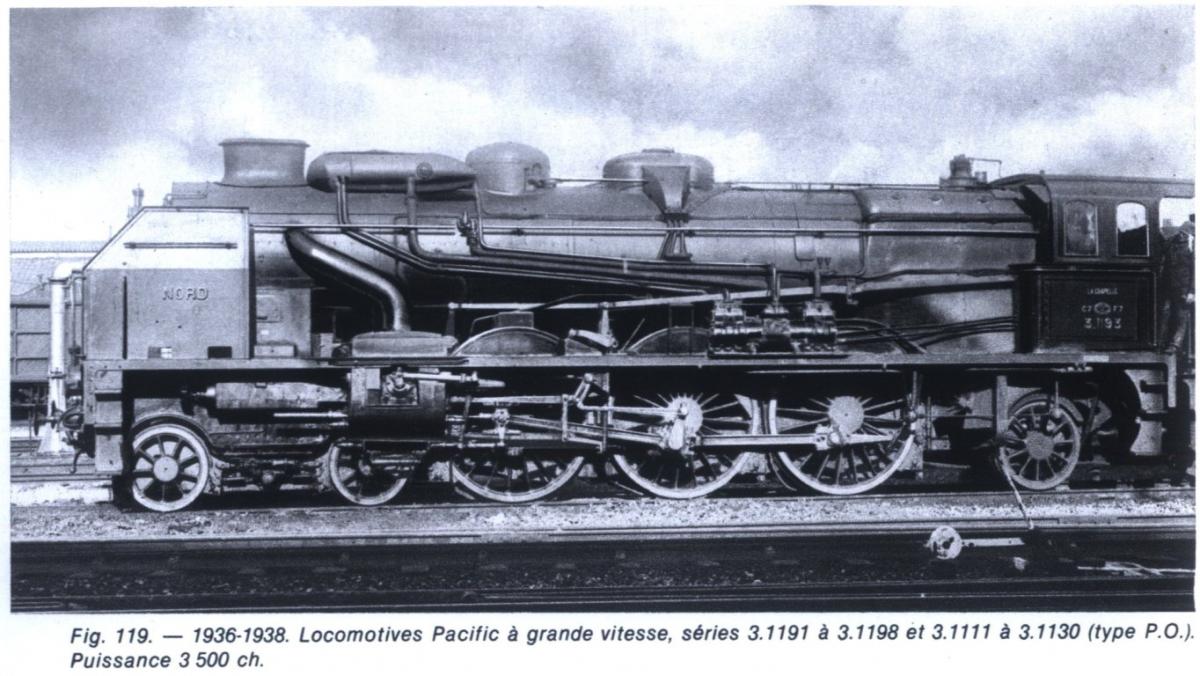

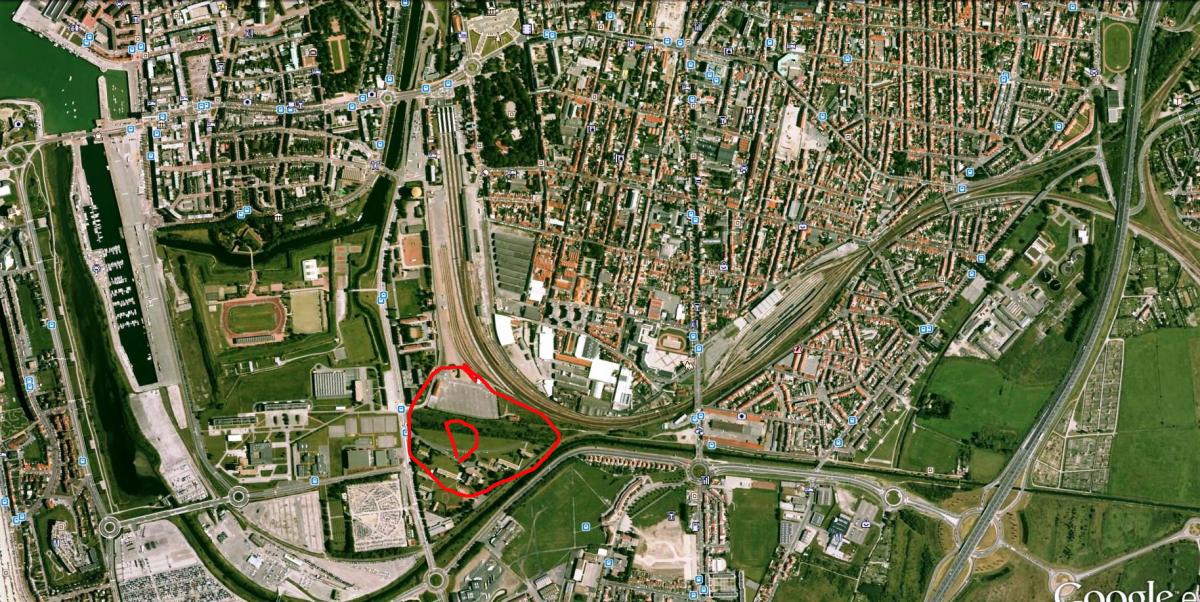

Invité jackv Publication: 19 novembre 2014 Publication: 19 novembre 2014 (modifié) c'est peut être pour la bataille navale... la photo doit être d'avant 58 car elles n'étaient plus a chapelle lorsque je les ai connu et a mon époque il n'y avait plus ses inscriptions..et elles étaient a calais 231 Nord 3.1191 à 3.1198 (type "Chapelon" neuves) suite de la série des 3.1171 à 3.1190 de 1936, futures : 2-231 E 21 à 28 l'emplacement de l'ancien dépôt de calais a proximité de la gare calais ville Modifié 19 novembre 2014 par jackv
130hsp Publication: 19 novembre 2014 Auteur Publication: 19 novembre 2014 Pas grave reste un porte avion un sous marin et deux porte hélicoptères Mistral mais il est vrai que ce F7 et C7 m'interpelle. A vot'bon coeur m'sieur dames
aldo500 Publication: 19 novembre 2014 Publication: 19 novembre 2014 Pemière trouvaille http://www.ebay.co.uk/itm/Pacific-Chapelon-Nord-Steam-Train-Calais-C7-F7-BOXED-MINT-/201210979770?pt=UK_Trains_Railway_Models&hash=item2ed91be5ba
aldo500 Publication: 19 novembre 2014 Publication: 19 novembre 2014 C7 pourrait vouloir dire Chapelon et le 7 de type 7 en rapport avec les différents modifications F, je cherche
130hsp Publication: 19 novembre 2014 Auteur Publication: 19 novembre 2014 Merci Aldo , moi je n'ai rien trouvé , peut être pas recherché aux bons endroits.
Invité technicentre Publication: 20 novembre 2014 Publication: 20 novembre 2014 Pemière trouvaille http://www.ebay.co.uk/itm/Pacific-Chapelon-Nord-Steam-Train-Calais-C7-F7-BOXED-MINT-/201210979770?pt=UK_Trains_Railway_Models&hash=item2ed91be5ba 13 livres pour une machine neuve? Ou c'est moi qui deviens gaga ou se moquerait-on de nous lorsque je vois les prix pratiqués en France? Ou alors, celle-ci est fabriquée en chewing gums ou capotes déjà utilisées par des malades du SIDA? Vite, y a-t-il un médecin dans la conversation?
black5 Publication: 20 novembre 2014 Publication: 20 novembre 2014 13 livres pour une machine neuve? Ou c'est moi qui deviens gaga ou se moquerait-on de nous lorsque je vois les prix pratiqués en France? Ou alors, celle-ci est fabriquée en chewing gums ou capotes déjà utilisées par des malades du SIDA? Vite, y a-t-il un médecin dans la conversation? Non elle n'est pas neuve, dans l'annonce il est spécifié : Condition USED càd d'occasion, c'est d'ailleurs visible sur la photo.
130hsp Publication: 20 novembre 2014 Auteur Publication: 20 novembre 2014 (modifié) Bonjour Technicentre, ce model réduit est une production de "maquette" oups pardon de mauvais modèle réduit statique distribué par la presse genre : Hachette , Altaya ou autre et à une échelle de 1/100ème il me semble. Très grossière repro en plastoc made in china ne pouvant même pas servir de presse papier. Bref du baise couillon. celle-ci est fabriquée en chewing gums ou capotes déjà utilisées tu n'es pas loin une capote sert trois fois une fois à l'endroit, une autre à l'envers et la troisième effectivement en chewing-gum Bon tout cela ne fais pas avancer ma recherche mais il est étonnant que sur cette machine le C7-F7 apparaissent bien vu Aldo Modifié 20 novembre 2014 par 130hsp
Invité technicentre Publication: 20 novembre 2014 Publication: 20 novembre 2014 Reproduction vite faite en République Populaire de Chine merdique, donc, les "auteurs" ne savaient même pas ce qu'ils copiaient... Remarquez, j'ai eu une conversation avec des gens de chez Jouef sur un T2 nouvelle version où il y avait une erreur de marquage latéral... C'est bête, on était 2 professionnels habilités T2 à leur en faire part... Erreur entre les 2 marchés de T2 portant sur les marchepieds non conformes... Il fallait juste changer de numéro de voiture pour le mettre en conformité exacte, jusqu'au bouchons des réservoirs de fioule...
130hsp Publication: 21 novembre 2014 Auteur Publication: 21 novembre 2014 (modifié) Pour revenir à ma question , une observation sur d'anciennes photos de locomotives à vapeur on constate que , sur des "coucou" C1-F1 est visible , sur des machines de plus en plus puissante ces deux chiffres augmentent , ainsi que la taille du compresseur pour arriver au chiffre 7. Est ce que le C peut correspondre à Compresseur et le F à Frein ? Ce qui pourrait être une dénomination dans le règlement entre la capacité à produire un certain volume d'air et le poids frein d'une machine ,et le nombre ou la masse de véhicules non freiné remorqué ? La même chose semble visible sur des loc vapeur Belge qui avait là il me semble la même réglementation que les anciennes compagnies Française et depuis la jeune SNCF de l'époque . Merci de votre aide. Modifié 21 novembre 2014 par 130hsp
Invité technicentre Publication: 21 novembre 2014 Publication: 21 novembre 2014 Pas bête cette hypothèse, surtout que les machines du "Nord" prenaient en charge aussi des voitures anglaises avec leur frein si spécial, demandant des choses pas ou peu continentales...
Roukmoute Publication: 21 novembre 2014 Publication: 21 novembre 2014 Pas bête cette hypothèse, surtout que les machines du "Nord" prenaient en charge aussi des voitures anglaises avec leur frein si spécial, demandant des choses pas ou peu continentales... Évidemment que les voitures "anglaises" qui venaient sur le continent étaient équipées du frein Westinghouse (en plus du frein à vide).
Invité technicentre Publication: 21 novembre 2014 Publication: 21 novembre 2014 Oui, du temps après guerre... Mais avant? Et puis, on sait tous que les moutons à 5 pattes existent et qu'une petite indication toute bête sur la machine d'un convoi évite pas mal de conneries...
PN407 Publication: 21 novembre 2014 Publication: 21 novembre 2014 quézaco ? jesépa :-) Hypothèse : j'ai tendance à proposer de creuser la piste suivante (comme déjà dit plus haut, codage apparent sur un certain nombre de vieilles photos Nord, le malheur veut que sur la photo ancienne classique, avec loc prise de 3/4 avant, l'abri est souvent trop loin) : C F Chaude Froide (chaudière vide, embiellages démontés), ce qui va bien pour une locomotive vapeur 7 : indice des catégories de ligne autorisées (7 probablement très restrictif), selon un document SNCF Région Nord de classement des lignes parcourables par les engins moteurs, dont je n'ai pas trace, pour usage des gens des bureaux des roulements, PC et dépôts (détournements, acheminements vers ateliers) Le problème de l'ancienne région Nord, c'est qu'elle était très rapidement jeteuse des documents périmés Grrrrrrr Les titulaires d'arrières et grands parents conservateurs ayant œuvré sur la région Nord sont invités à faire les malles du grenier ou à interviewer papy de 85ans aujourd'hui, qui en avait 25 en 1954 :-)
black5 Publication: 22 novembre 2014 Publication: 22 novembre 2014 Ne serait-ce pas, comme chez nos amis d'outre-Manche une indication des possibilités de traction de la machine exemple anglais 5MT (MT = Mixed Traffic exempe la "Black5") bonne à tout faire catégorie 5 (moyenne) express et omnibus train de marchandises "légers", les chiffres sont différents et on précise la catégorie P passenger F freight exemple la Pacific légère du Southern de Bullied 7P 5F possibilité de traction des express et rapides "lourds" mais beaucoup moins de capacités pour les marchandises. Ces Pacifics avaient une fâcheuse réputation en raison de leur propension au patinage...
PN407 Publication: 22 novembre 2014 Publication: 22 novembre 2014 (modifié) Je ne le pense pas, car : côté British, les règlements sur la composition et la charge des trains étaient cohérents avec le classement des locs par puissance et freinage (5MT de ton pseudo, je partage ton admiration :-) par exemple, 41 wagons standard pour un train Fret de classe G remorqué par une loc Classe 5 de Glasgow à Carlisle via Carstairs selon le Freight Train Loads Book BR31515/3 de 1961 Côté Français et SNCF après-guerre, l'Instruction sur la composition des trains de 1947 et la notice technique "horaires et charges" ne prévoient pas ce système, mais celui de la locomotive de référence avec barême d'équivalence pour les autres séries (soit aux Renseignements techniques du fascicule horaire, soit doc particulière détenue par les seuls PC pour les cas rares). Donc....le suspense continue. A suivre................ Modifié 22 novembre 2014 par PN407

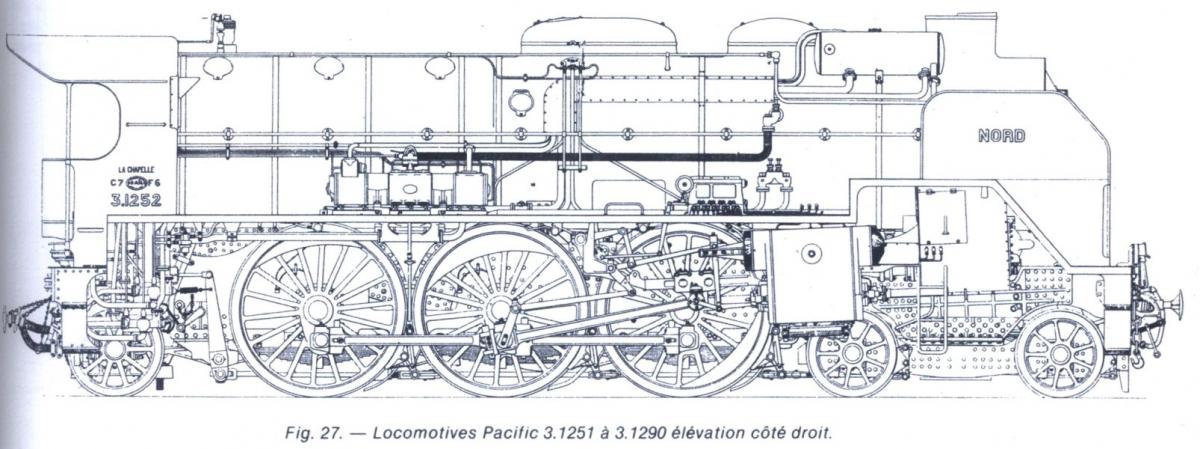

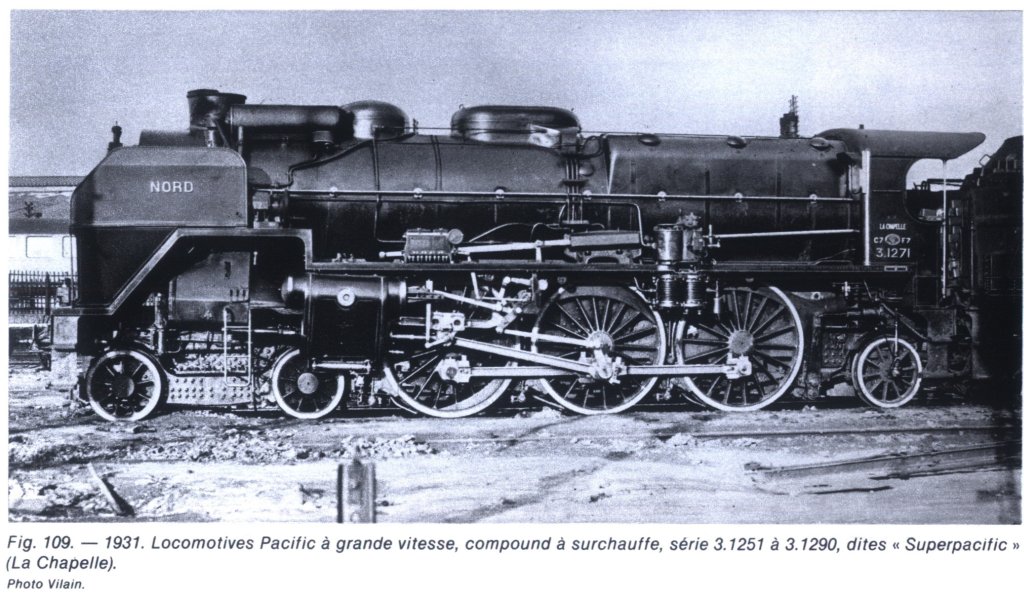

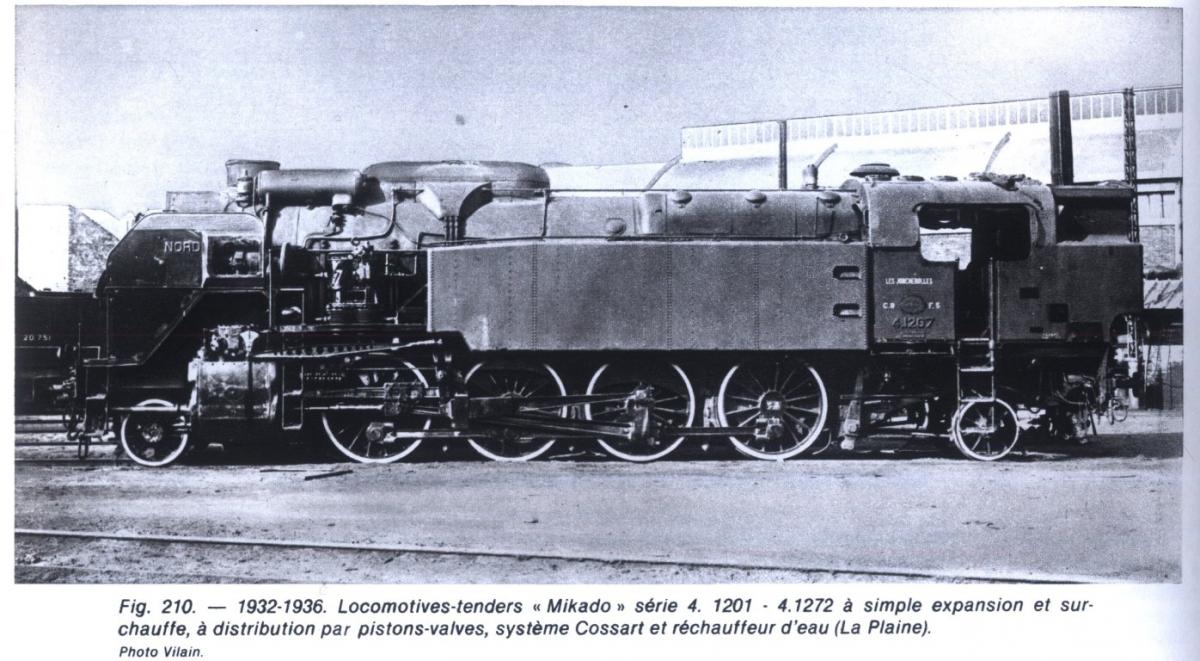

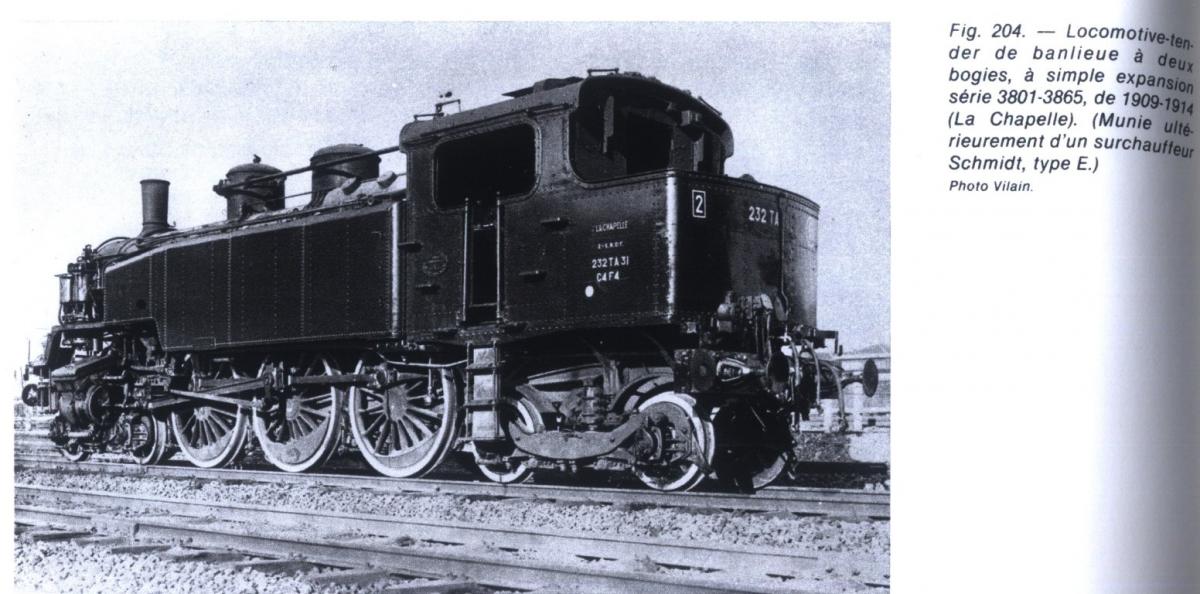

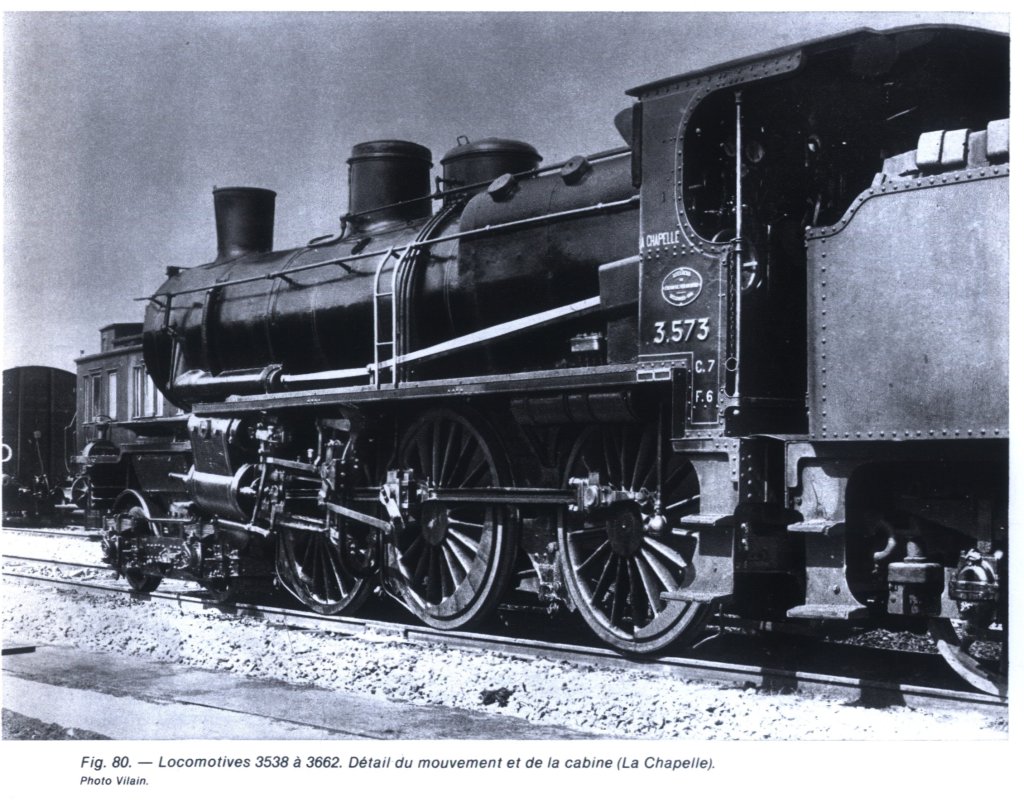

tomtit Publication: 25 novembre 2014 Publication: 25 novembre 2014 Pas de réponse non plus, juste quelques pistes: - d'abord, cette numérotation est propre à la Compagnie du Nord, mais en plus, sur toutes les photos que j'ai vues, elle ne concerne que des machines du dépôt de La Chapelle ou des dépôts de la couronne parisienne (La Plaine, Le Bourget, Les Joncherolles). - Ensuite, il y a une corrélation entre ces numéros et la classification par essieux, mais il y a des exceptions ! C3-F5 : 221 C9-F6: 140 C9-F7: 150 C9-F5: 141 C4-F4: 232TA Les C7-F7 seraient toutes des 231. Les C7-F6 sont en général des 230, mais il y a aussi des 231 (la n° 3.1151 , la n° 3.1251 et la 3.1252). Allez comprendre ! Enfin, sur la plaque ovale située au-dessus ou entre ces numéros on trouve le logo du constructeur: Cail ou Fives mais aussi d'autres ? Le mystère reste entier... Source des photos: Dix décennies de locomotives sur le réseau du Nord (1845-1948) de L.M. Vilain 5
cc27001 Publication: 26 novembre 2014 Publication: 26 novembre 2014 D'après le vénérable M. Tasma il s'agirait d'une indication de classe de chaudière, propre à la compagnie du Nord. (lu sur un forum de passionnés d'histoire de train). 1
130hsp Publication: 28 novembre 2014 Auteur Publication: 28 novembre 2014 On avance merci Tomtit . Un ancien qui voyait des anciens de la vapeur ces jours ci, doit me faire part des réponses qu'il aura eu. Je ne manquerais pas de faire suivre ici.
cc27001 Publication: 28 novembre 2014 Publication: 28 novembre 2014 Sur un forum qui parle de la 230D 116 Voici la 230 D 80 en tête d'une rame de voitures Nord Trains Rapides en bois tôlé. J.H. Renaud a du prendre ce cliché dans les toutes premières années de la SNCF, car la machine est encore dotée de l'éclairage au pétrole et elle porte toujours sur l'abri les marques de classe de chaudière "C7-F6" héritées du Chemin de Fer du NORD (On le retrouve facilement dans les pages en cache de google) 1
130hsp Publication: 1 décembre 2014 Auteur Publication: 1 décembre 2014 La piste sur les chaudières semble la bonne . Le C serait donc pour Chaudière et le F pour Foyer d'après "un vieux de la vieille", mais pas de réponses quand à la signification du chiffre suivant les lettres. Si quelqu'un à une idée...... Une supposition ces nombres seraient ils liés à la production de vapeur soit par le volume , la surface de chauffe, le type de foyer??? je vais retourner sur un site de CPA (cartes postale locomotives ancienne du nord) et comparer.
130hsp Publication: 5 décembre 2014 Auteur Publication: 5 décembre 2014 j'ai une réponse qui doit enfin être la bonne la voici. J'attends une copie du dit tableau. Un ami m’a adressé une copie d’une instruction du Chemin de Fer du NORD de Mai 1936 relative à la charge et au freinage des trains : il y a un tableau reprenant toutes les séries de Locomotives : exemple Pacific 3.1200, futures 231C à catégorie charge C7 et freinage F7.Il fallait donc se reporter à ces tableaux pour déterminer par section de ligne la charge maximale et la masse freinée nécessaire.Cette instruction et donc les marquages liés ont été abrogés à la mise en place de l’ICT (SNCF, Instruction sur la Composition et le freinage des Trains) en 1947. 3
Invité jackv Publication: 9 décembre 2014 Publication: 9 décembre 2014 j'ai une réponse qui doit enfin être la bonne la voici. J'attends une copie du dit tableau. Un ami m’a adressé une copie d’une instruction du Chemin de Fer du NORD de Mai 1936 relative à la charge et au freinage des trains : il y a un tableau reprenant toutes les séries de Locomotives : exemple Pacific 3.1200, futures 231C à catégorie charge C7 et freinage F7.Il fallait donc se reporter à ces tableaux pour déterminer par section de ligne la charge maximale et la masse freinée nécessaire.Cette instruction et donc les marquages liés ont été abrogés à la mise en place de l’ICT (SNCF, Instruction sur la Composition et le freinage des Trains) en 1947. j'espére (et je ne dois pas être le seul) que tu vas scanner ces éléments très intéressants
